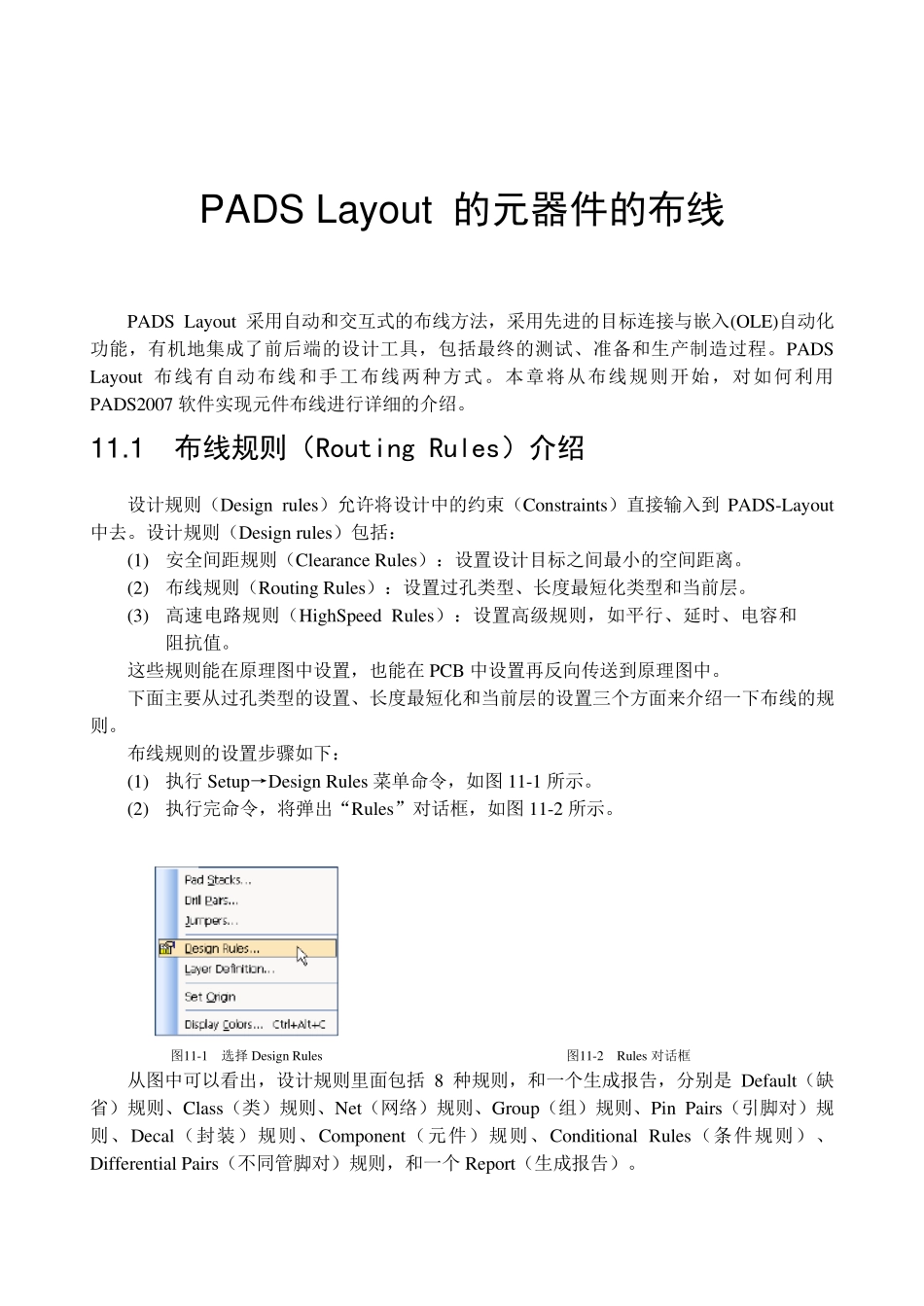

PADSLayout的元器件的布线_第1页
1/23

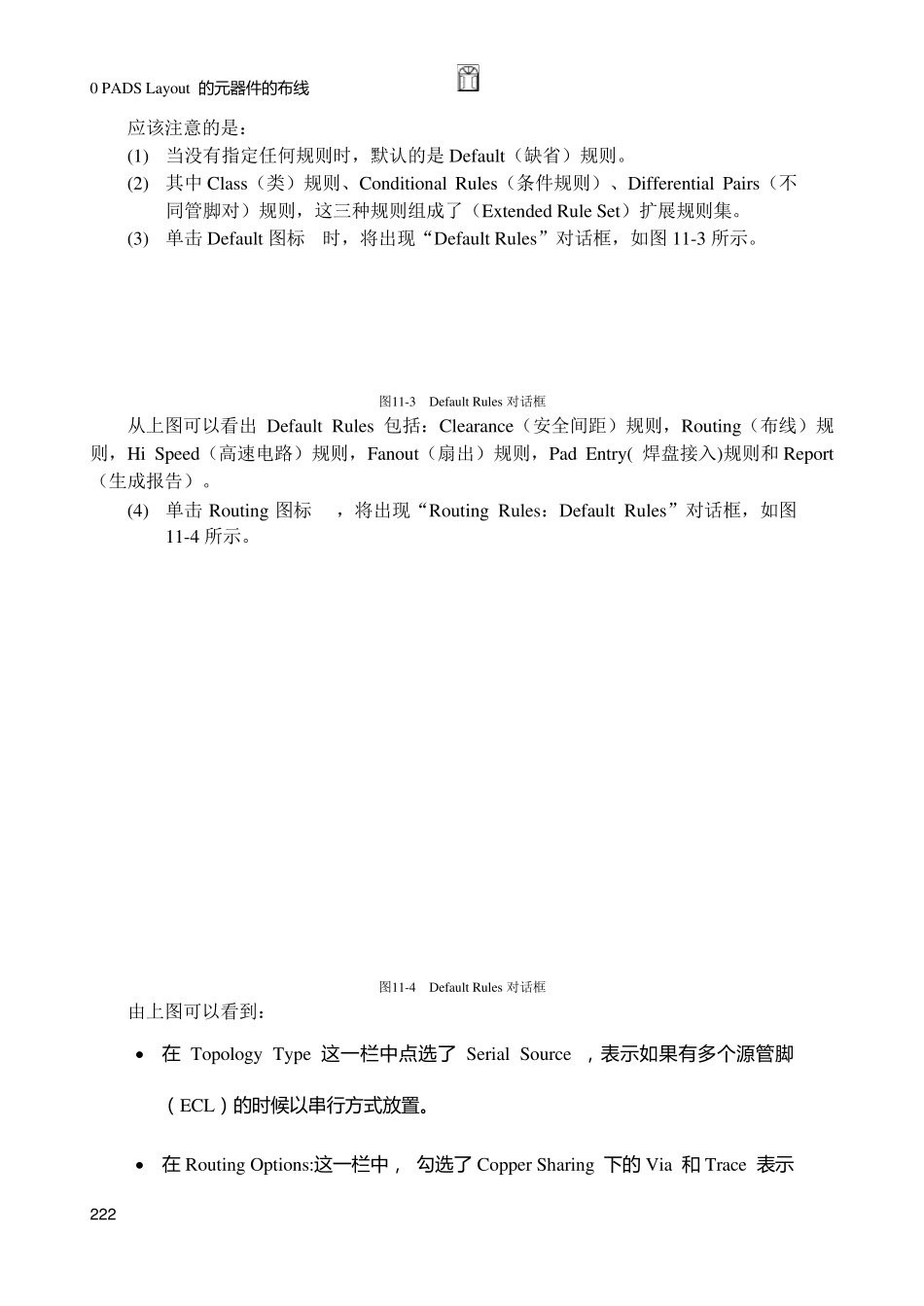

PADSLayout的元器件的布线_第2页
2/23

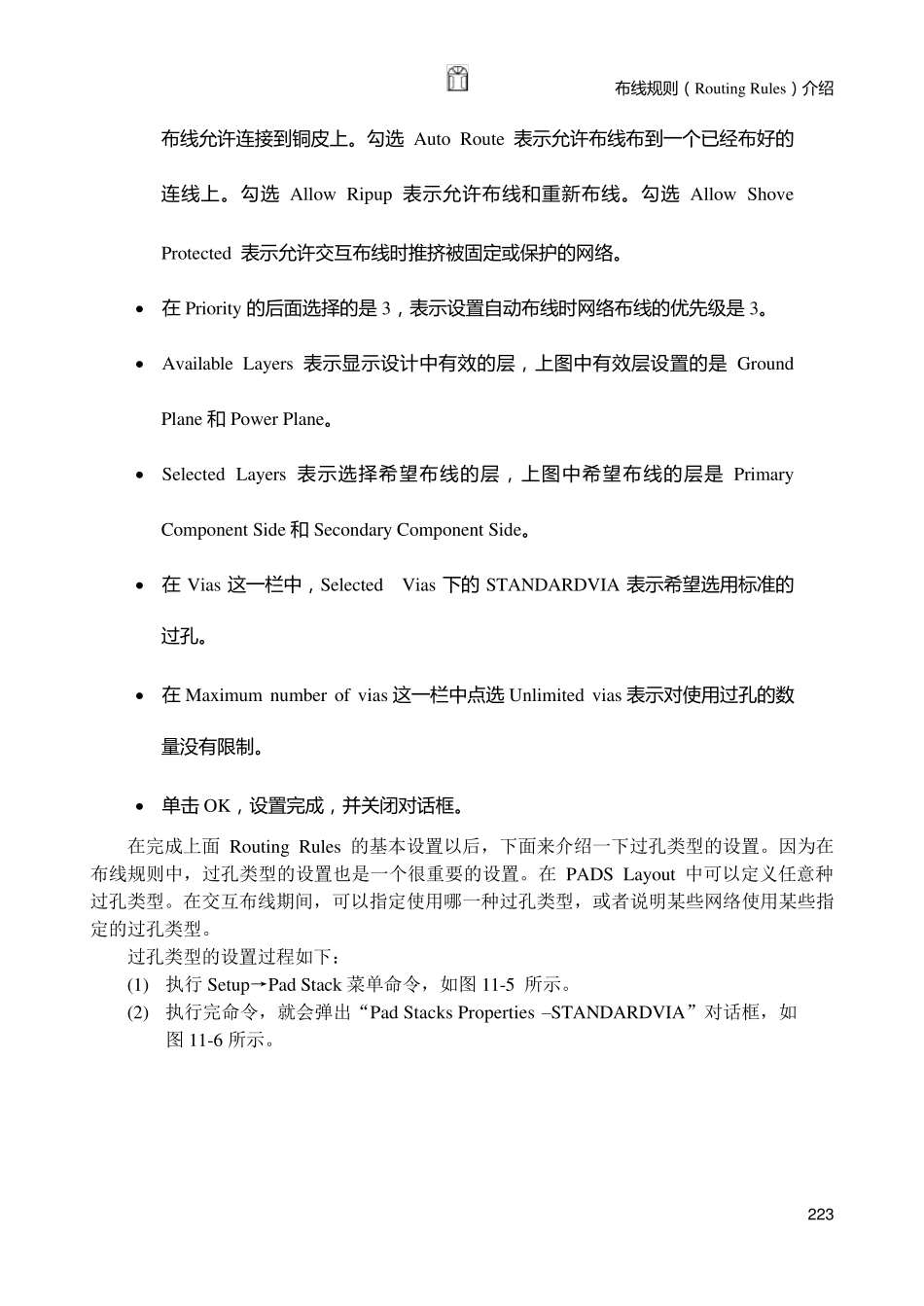

PADSLayout的元器件的布线_第3页
3/23
PADS Layout 的元器件的布线 PADS Lay ou t 采 用 自 动 和 交 互 式 的 布 线 方 法 , 采 用 先 进 的 目 标 连 接 与 嵌 入 (OLE)自 动 化功 能 , 有 机 地 集 成 了 前 后 端 的 设 计 工 具 , 包 括 最 终 的 测 试 、 准 备 和 生 产 制 造 过 程 。 PADS Lay ou t 布 线 有 自 动 布 线 和 手 工 布 线 两 种 方 式 。 本 章 将 从 布 线 规 则 开 始 , 对 如 何 利 用PADS2007 软 件 实 现 元 件 布 线 进 行 详 细 的 介 绍 。 11.1 布线规则(Routing Rules)介绍 设 计 规 则 ( Design ru les) 允 许 将 设 计 中 的 约 束 ( Constraints) 直 接 输 入 到PADS-Lay ou t 中 去 。 设 计 规 则 ( Design ru les) 包 括 : (1) 安 全 间 距 规 则 ( Clearance Ru les) : 设 置 设 计 目 标 之 间 最 小 的 空 间 距 离 。 (2) 布 线 规 则 ( Rou ting Ru les) : 设 置 过 孔 类 型 、 长 度 最 短 化 类 型 和 当 前 层 。 (3) 高 速 电 路 规 则 ( HighSpeed Ru les) : 设 置 高 级 规 则 , 如 平 行 、 延 时 、 电 容 和阻 抗 值 。 这 些 规 则 能 在 原 理 图 中 设 置 , 也 能 在 PCB 中 设 置 再反向传送到 原 理 图 中 。 下面主要从 过 孔 类 型 的 设 置 、 长 度 最 短 化 和 当 前 层 的 设 置 三个方 面来介 绍 一下布 线 的 规则 。 布 线 规 则 的 设 置 步骤如 下: (1) 执行 Setu p→Design Ru les 菜单命令, 如 图 11-1 所示。 (2) 执行 完命令, 将 弹出“Ru les”对 话框, 如 图 11-2 所示。 图 11-1 选择Design Ru les 图 11-2 Ru les 对 话框 从 图 中 可 以 看 出, 设 计 规 则 里 面包 括8 种 规 则 , 和 一个生 成 报 告 , 分 别 是Defau lt( 缺省 ) 规 则 、 Class( 类 ) 规 则 、 Net( 网 络 ) 规 则 、 Grou p( 组 ) 规 则 、 Pin Pairs( 引 脚 对 ) 规则 、 Decal( 封 装 ) 规 则 、 Component( 元 件 ) 规 ...
