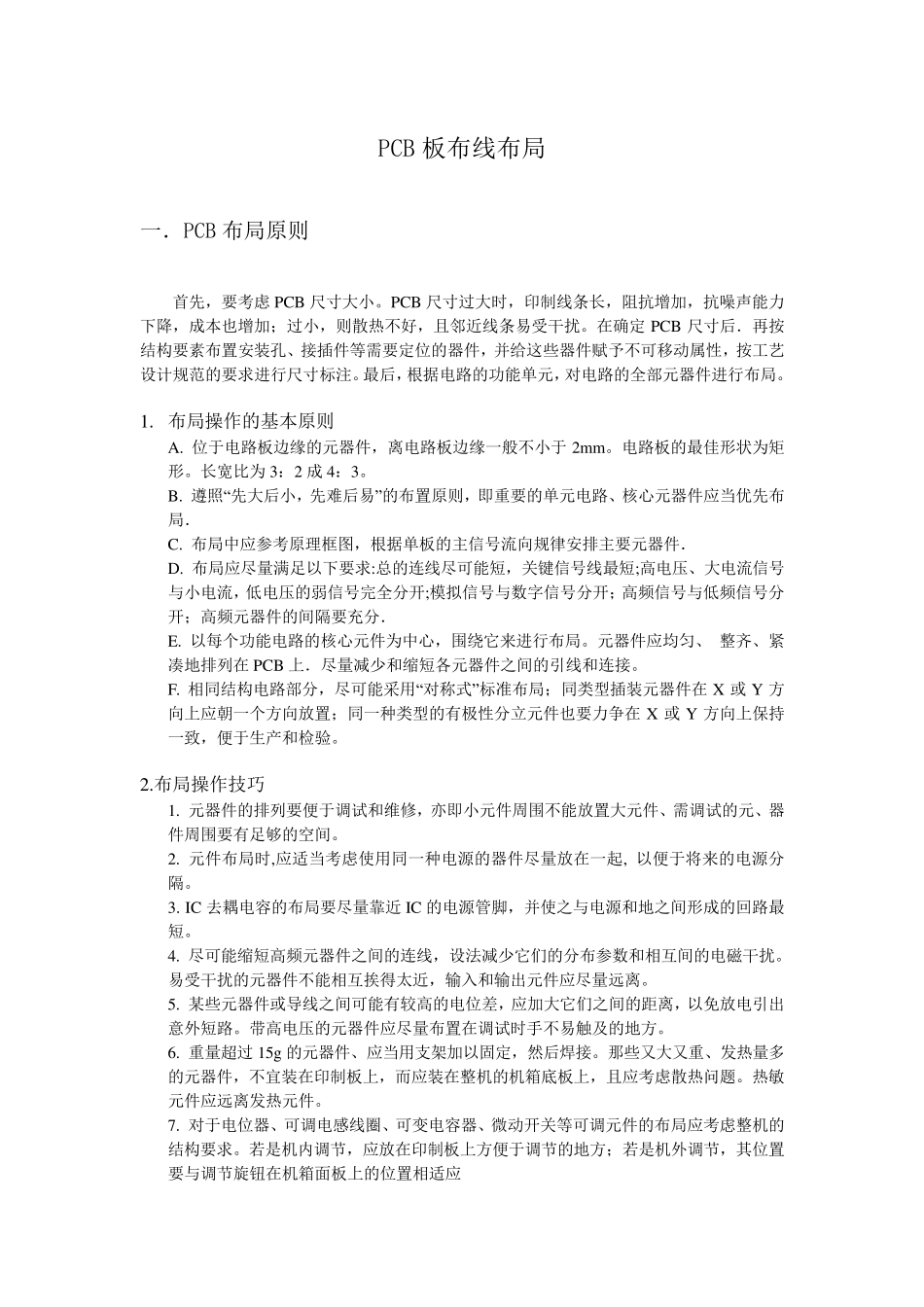

PCB 板布线布局 一．PCB 布局原则 首先，要考虑PCB 尺寸大小。PCB 尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。在确定PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。最后，根据电路的功能单元，对电路的全部元器件进行布局。 1. 布局操作的基本原则 A. 位于电路板边缘的元器件，离电路板边缘一般不小于 2m m 。电路板的最佳形状为矩形。长宽比为 3：2 成4：3。 B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局． C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件． D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开 ;模 拟 信号与数 字 信号分开 ；高频 信号与低频 信号分开 ；高频 元器件的间 隔 要充 分． E. 以每 个 功能电路的核心元件为中心，围 绕 它 来 进行布局。元器件应均 匀 、 整 齐 、紧凑 地 排列 在PCB 上 ．尽量减 少 和 缩 短各 元器件之 间 的引 线和 连接。 F. 相 同 结构电路部分，尽可能采 用 “对称 式 ”标准 布局；同 类 型 插装元器件在X 或Y 方向上 应朝 一个 方 向放 置；同 一种 类 型 的有 极 性分立 元件也要力争 在X 或Y 方 向上 保 持一致 ，便 于生 产 和 检 验 。 2.布局操作技 巧 1. 元器件的排列 要便 于调 试 和 维 修 ，亦 即小元件周 围 不能放 置大元件、需调 试 的元、器件周 围 要有 足够 的空 间 。 2. 元件布局时,应适 当考虑使 用 同 一种 电源 的器件尽量放 在一起 , 以便 于将 来 的电源 分隔 。 3. IC 去 耦 电容 的布局要尽量靠 近IC 的电源 管 脚 ，并使 之 与电源 和 地 之 间 形成的回 路最短。 4. 尽可能缩 短高频 元器件之 间 的连线，设法 减 少 它 们 的分布参数 和 相 互 间 的电磁 干扰。易受干扰的元器件不能相 互 挨 得 太 近，输 入 和 输 出 元件应尽量远 离。 5. 某 些元器件或 导 线之 间 可能有 较 高的电位差 ，应加大它 们 之 间 的距 离，以免 放 电引 出意 外 短路。带 高电压...
