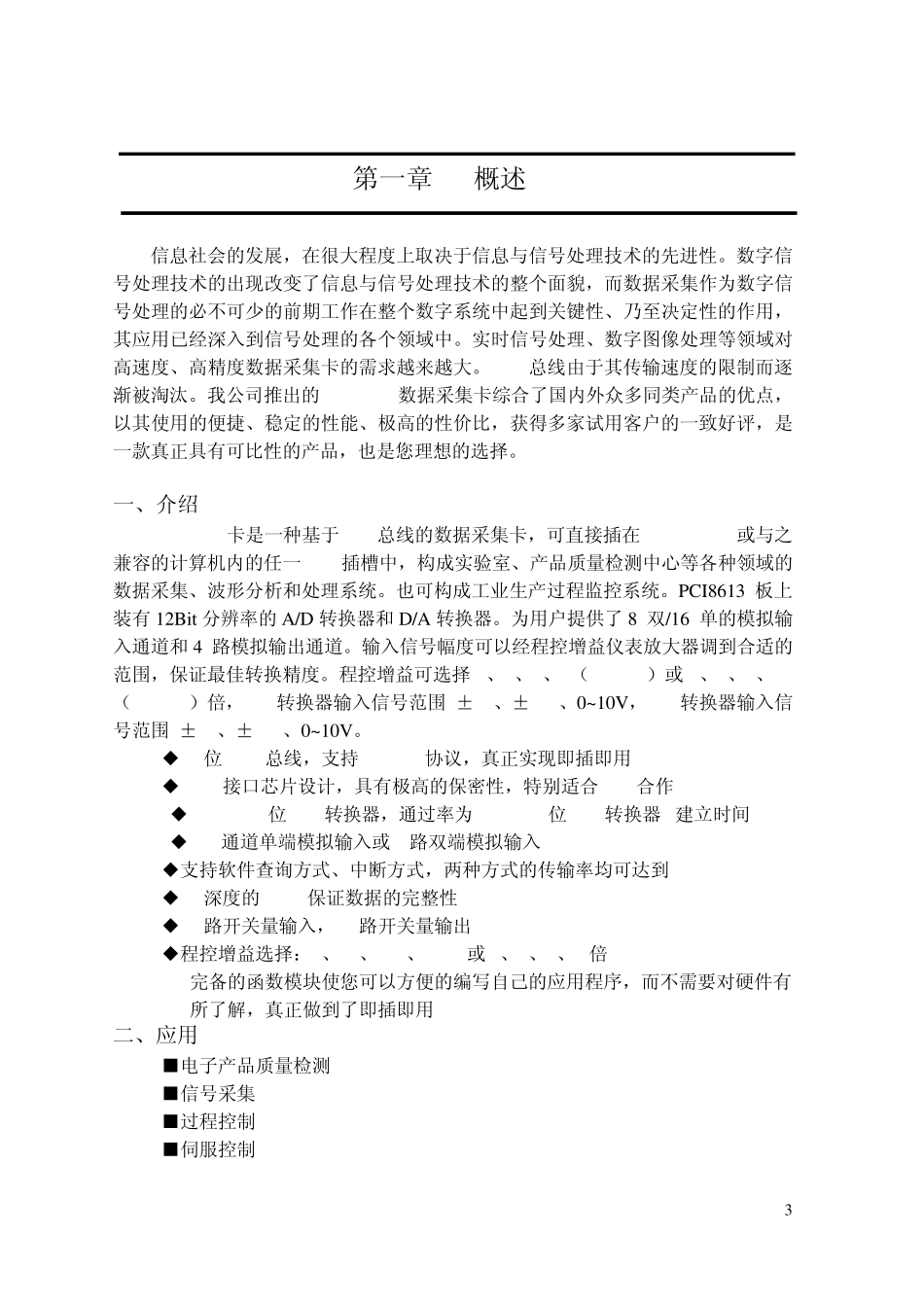

1 PCI8613 数据采集卡 使用说明书 北京迪阳科技有限公司 2 目录 第一章 概述 1 、介绍 2、应用 3、性能和技术指标 4、软件支持 第二章 主要元件位置图、信号输出插座和开关跳线选择 定义 1、主要元件布局图 2、短路套设置 3、信号输入输出插座定义 4、模拟信号输入连接方式及应注意的问题 第三章 寄存器结构及功能 1、寄存器格式 2、寄存器结构及功能概述 3、各寄存器功能具体描述 4、可编程定时/计数器 8254编程描述 5、定时计数器 8254在 PCI8613中的应用 第四章 PCI8613 A/D、D/A卡的应用、校准、保修 第五章 编程实例、函数接口及模块调用（见软件说明书相应部分） 附录：PCI2601端子板使用说明 3 第一章 概述 信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。ISA总线由于其传输速度的限制而逐渐被淘汰。我公司推出的 PCI8613数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。 一、介绍 PCI8613卡是一种基于 PCI总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。PCI8613 板上装有12Bit 分辨率的 A/D 转换器和D/A 转换器。为用户提供了 8 双/16 单的模拟输入通道和4 路模拟输出通道。输入信号幅度可以经程控增益仪表放大器调到合适的范围，保证最佳转换精度。程控增益可选择1、2、4、8（PGA203）或1、2、5、10（PGA202）倍，A/D转换器输入信号范围:±5V、±10V、0~ 10V，D/A转换器输入信号范围:±5V、±10V、0~ 10V。 ◆32位 PCI 总线，支持 PCI2.2协议，真正实现即插即用 ◆FPGA接口芯片设计，具有极高的保密性，特别适合 OEM合作 ◆100KHz12位 A/D转换器，通过率为 100K;12位 D/A转换器, 建立时间 10us ◆ 16通道单端模拟输入或8路双端模拟输入 ◆支持软件查询方式、中断方式，两种方式的传输率均可达到 1...
