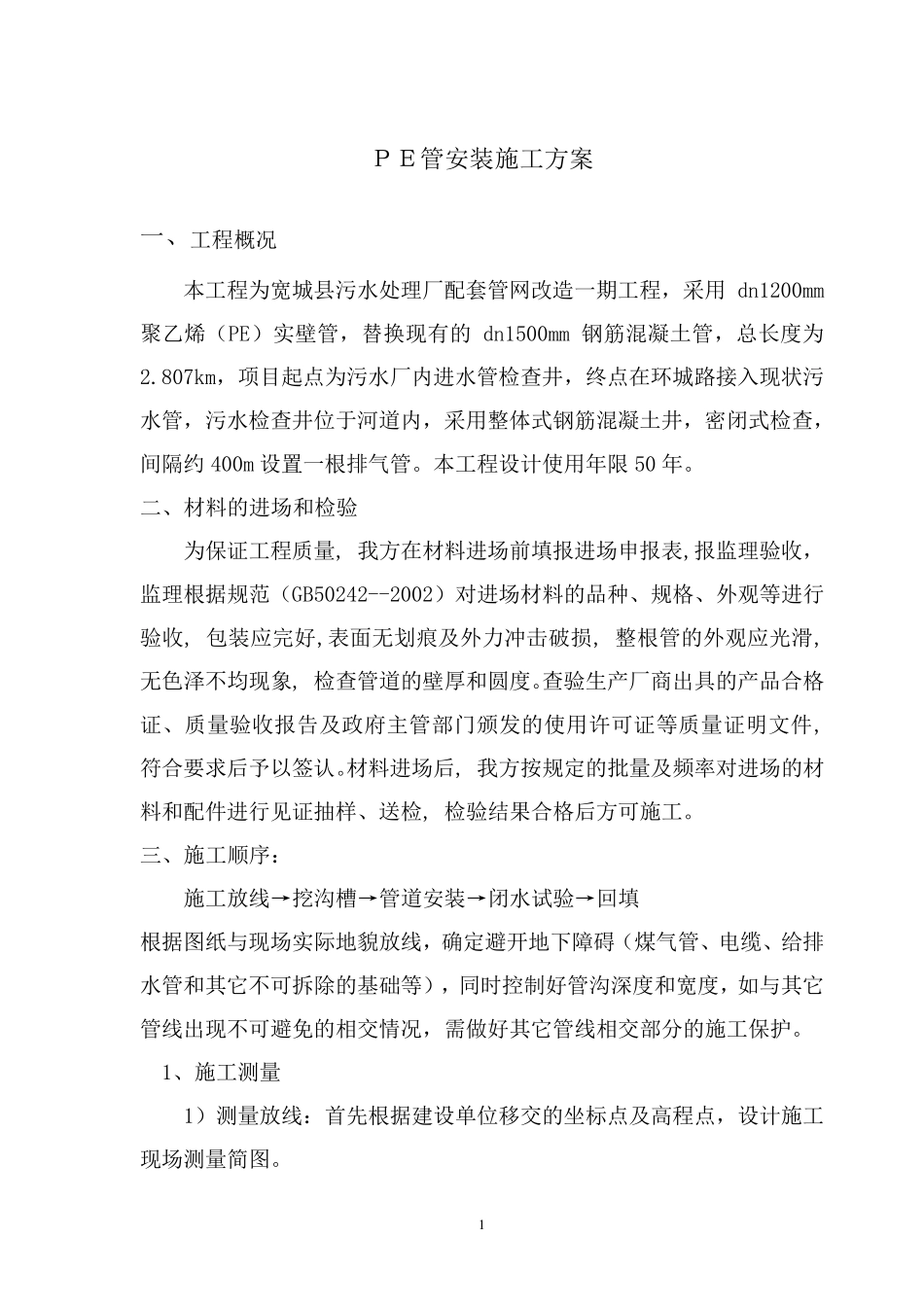

1 Ｐ Ｅ 管 安 装 施 工 方 案 一 、 工 程 概 况 本 工 程 为 宽 城 县 污 水 处 理 厂 配 套 管 网 改 造 一 期 工 程 ， 采 用dn1200mm聚 乙 烯 （ PE） 实 壁 管 ， 替 换 现 有 的dn1500mm 钢 筋 混 凝 土 管 ， 总 长 度 为2.807km， 项 目 起 点 为 污 水 厂 内 进 水 管 检 查 井 ， 终 点 在 环 城 路 接 入 现 状 污水 管 ， 污 水 检 查 井 位 于 河 道 内 ， 采 用 整 体 式 钢 筋 混 凝 土 井 ， 密 闭 式 检 查 ，间 隔 约 400m 设 置 一 根 排 气 管 。 本 工 程 设 计 使 用 年 限 50 年 。 二 、 材 料 的 进 场 和 检 验 为 保 证 工 程 质 量 , 我 方 在 材 料 进 场 前 填 报 进 场 申 报 表 ,报 监 理 验 收 ， 监 理 根 据 规 范 （ GB50242--2002） 对 进 场 材 料 的 品 种 、 规 格 、 外 观 等 进 行验 收 , 包 装 应 完 好 ,表 面 无 划 痕 及外 力冲击破损, 整 根 管 的 外 观 应 光滑,无 色泽不均现 象, 检 查 管 道 的 壁 厚和 圆度 。查 验 生产厂 商出具的 产品 合格证 、 质 量 验 收 报 告及政府主管 部门颁发的 使 用 许可证 等 质 量 证 明文件, 符合要求后予以签认。材 料 进 场 后, 我 方 按规 定的 批量 及频率对 进 场 的 材料 和 配 件进 行 见证 抽样、 送检 , 检 验 结果合格 后方 可施 工 。 三、 施 工 顺序： 施 工 放线→挖沟槽→管 道 安 装 →闭 水 试验 →回填 根 据 图纸与现 场 实 际地貌放线， 确定避开地下障碍（ 煤气 管 、 电缆、 给排水 管 和 其它不可拆除的 基础等 ） ， 同时控制好 管 沟深度 和 宽 度 ， 如与其它管 线出现 不可避免的 相交情况 ， 需做好 其它管 线相交部分的 施 工 保 护。 1、 施 工 测量 1） 测量 放线：首先根 据 建设 单位 移交的 坐标点 及高程 点 ， 设 计 施 工现 场 测量 简图。 2 2）将控制坐标点引测至施工现场，做好标记，并加以保护。 3）按照工程特点的要求引测量控制点。 4）进行施工沟槽中线及边线的放置。 5）测量管底标高。 2、施测方法： 1）...
