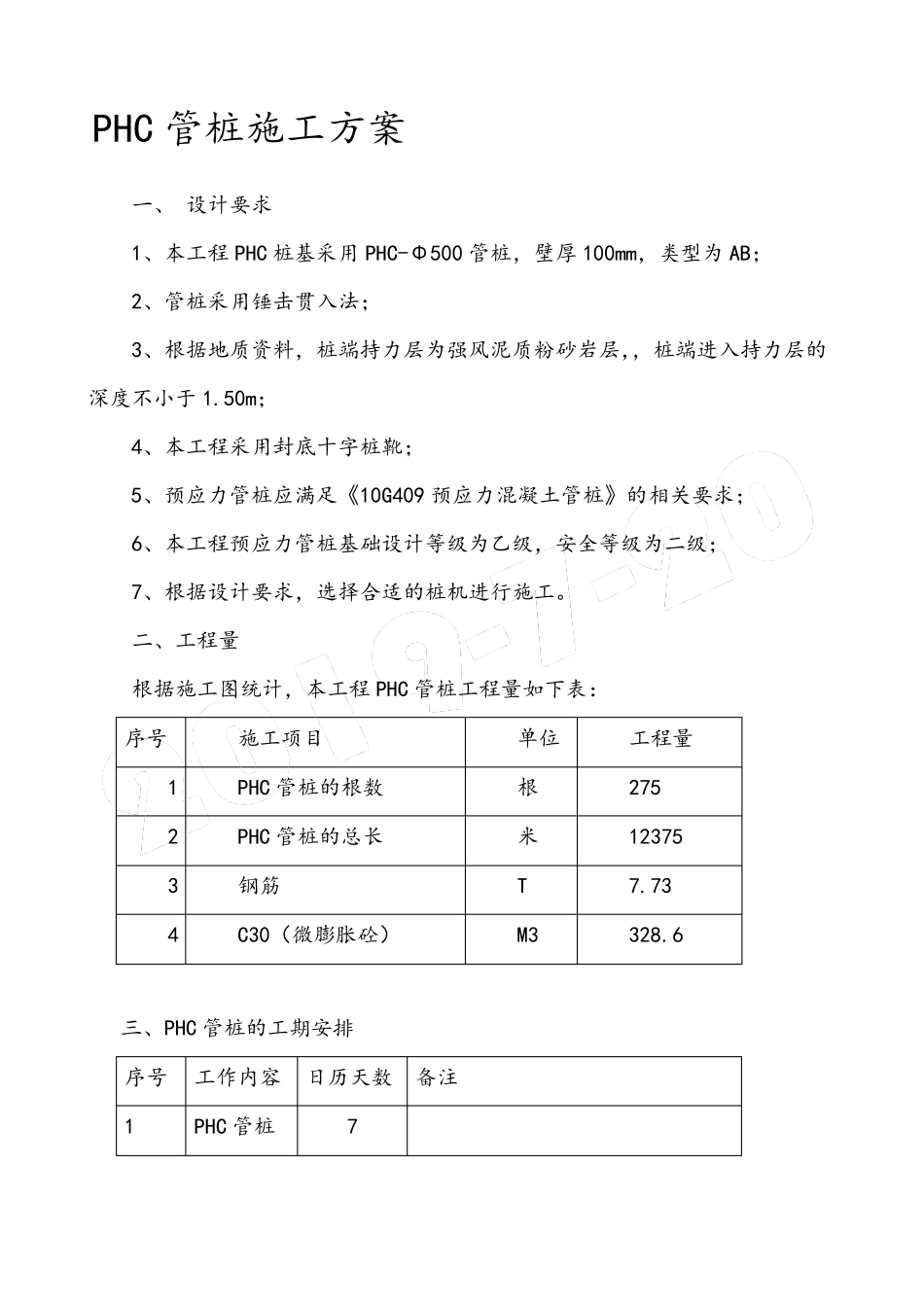

PHC 管桩施工方案 一、 设计要求 1、本工程PHC 桩基采用PHC-Φ500 管桩,壁厚 100mm,类型为 AB; 2、管桩采用锤击贯入法; 3、根据地质资料,桩端持力层为强风泥质粉砂岩层,,桩端进入持力层的深度不小于 1.50m; 4、本工程采用封底十字桩靴; 5、预应力管桩应满足《10G409 预应力混凝土管桩》的相关要求; 6、本工程预应力管桩基础设计等级为乙级,安全等级为二级; 7、根据设计要求,选择合适的桩机进行施工。 二、工程量 根据施工图统计,本工程PHC 管桩工程量如下表: 三、PHC 管桩的工期安排 序号 施工项目 单位 工程量 1 PHC 管桩的根数 根 275 2 PHC 管桩的总长 米 12375 3 钢筋 T 7.73 4 C30(微膨胀砼) M3 328.6 序号 工作内容 日历天数 备注 1 PHC 管桩 7 四 、 施 工 方 案 1、 施 工 要 求 ( 1)、 宜 在 正 式 开 工 前 按 不 小 于 1%工 程 桩 数 量 且 不 少 于 3 根 进 行 试 打 桩 ,通 过 试 打 桩 取 得 正 式 施 打 所 需 要 的 有 关 控 制 数 据 , 尤 其 是 需 要 送 桩 的 贯 入 度 控制 值 ; ( 2)、 第 一 节 管 桩 起 吊 就 位 插 入 地 面 时 的 垂 直 度 偏 差 不 得 大 于 0.5%, 并 宜用 长 条 水 准 尺 或 其 他 测 量 仪 器 校 正 , 必 要 时 , 宜 拔 出 重 插 ; ( 3)、 管 桩 施 打 过 程 中 , 桩 锤 、 桩 帽 和 桩 身 的 中 心 线 应 重 合 。 当 桩 身 倾 斜超 过 0.8%时 , 应 找 出 原 因 并 设 法 纠 正 , 当 桩 尖 进 入 硬 土 层 后 , 严 禁 用 移 动 桩 架强 行 回 扳 的 方 法 纠 偏 ; ( 4)、 在 较 厚 的 粘 土 、 粉 质 粘 土 层 中 施 打 管 桩 , 不 宜 采 用 大 流 水 打 桩 施 工法 , 宜 将 每根 桩 一 次性打 到底, 尽量 减少 中 间休歇时 间, 且 尽可能避免在 接近设 计深度 时 进 行 接桩 ; ( 5)、 桩 数 多于 30 根 的 群桩 基础应 从中 心 位 置向外施 打 , 承台边缘的 桩 宜待承台内其 他 桩 打 完并 重 新测 定桩 位 后 再插 桩 施 打 ; ( 6)、 打 桩 时 应 由专职记录员及时 准 确地...
