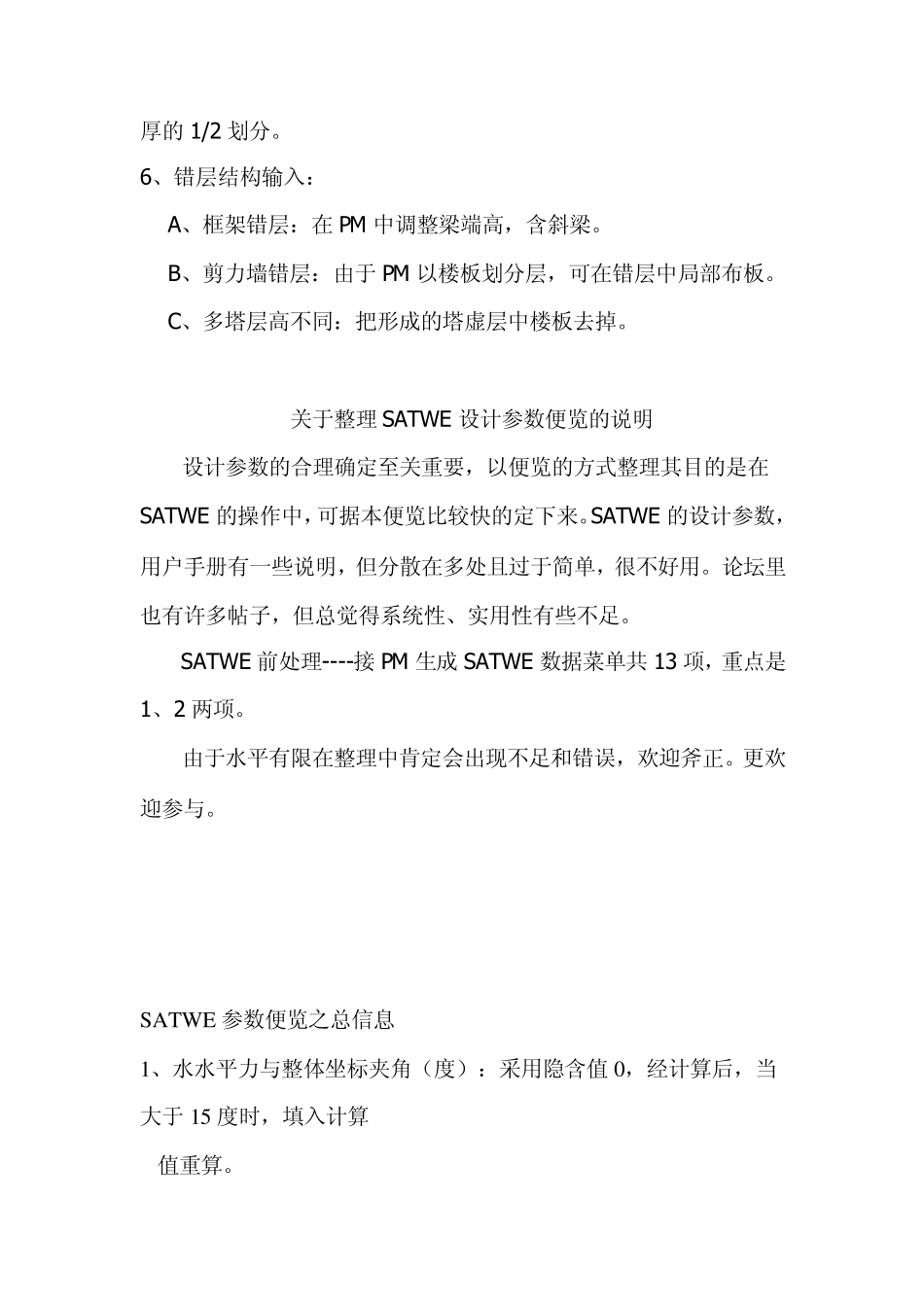

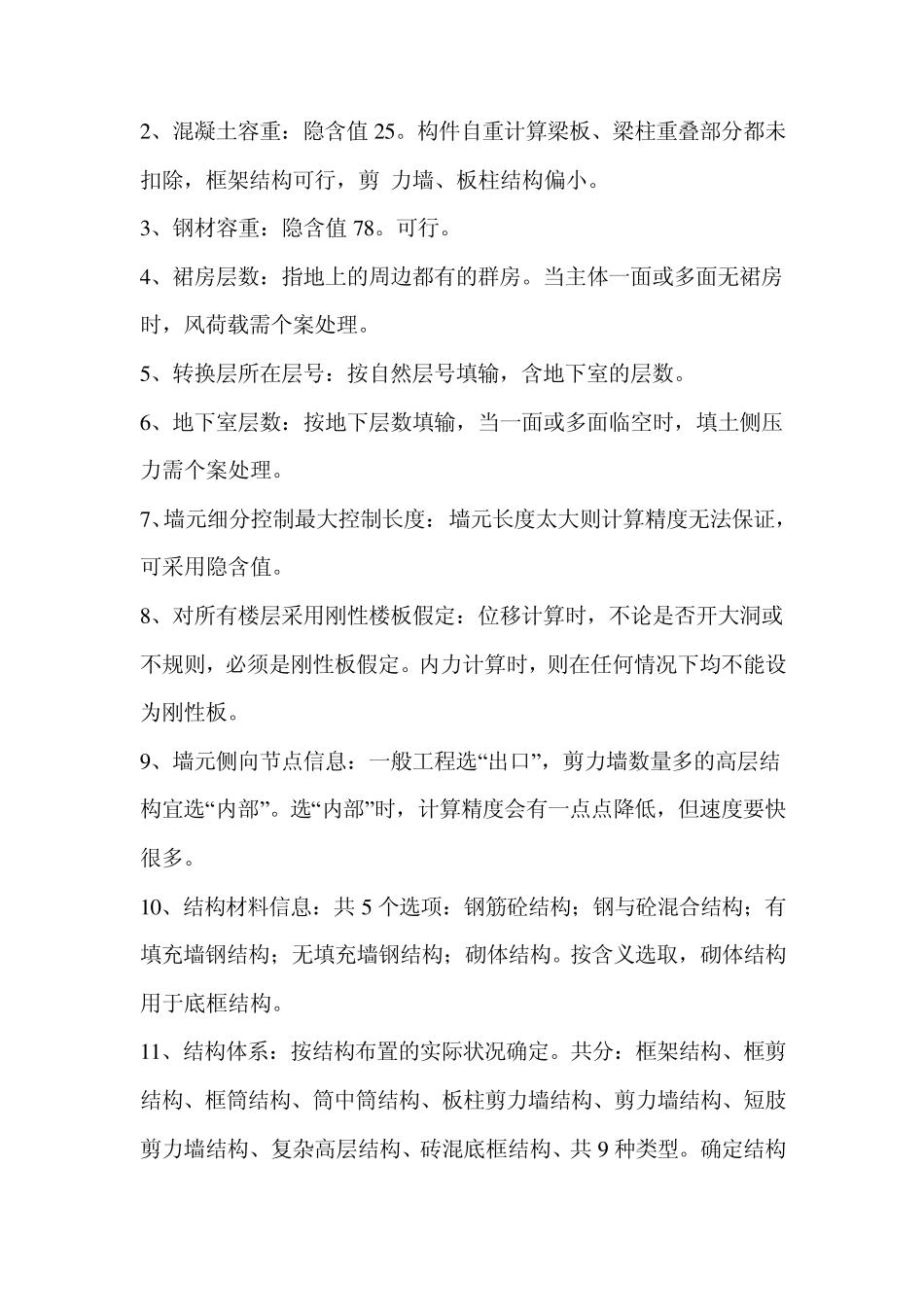

PKPM 参数设置和文本分析详解（一） (2009-05-16 01:34:11) 转载 标签： pkpm 层号 便览 振型 荷载 勾选 加密区 教育 分类： 土木工程 前处理注意事项 1、按构件原型输入：按柱、异形柱、梁、墙（含开洞）构件原型输入，没有楼板的房间要开洞，不要把TAT 薄壁柱理论对结的简化带入。 2、轴网输入：删除各层无用的网点，利用偏心布置构件功能，消除短梁、短墙、柱内多节点。PMCAD 的数据检查要通过。SATWE 数据报告提示的问题要消除。 3、柱、梁截面形式及材料：附录A 中的15 种截面类型，程序可计算自重。范例外的自重需用户输入。 4、板―柱结构输入：柱网需输入截面为100X100 的虚梁。 5、厚板转换层输入：柱网需输入截面为100X100 的虚梁。层高以板厚的1/2 划分。 6、错层结构输入： A、框架错层：在 PM 中调整梁端高，含斜梁。 B、剪力墙错层：由于 PM 以楼板划分层，可在错层中局部布板。 C、多塔层高不同：把形成的塔虚层中楼板去掉。 关于整理 SATW E 设计参数便览的说明 设计参数的合理确定至关重要，以便览的方式整理其目的是在SATW E 的操作中，可据本便览比较快的定下来。SATW E 的设计参数，用户手册有一些说明，但分散在多处且过于简单，很不好用。论坛里也有许多帖子，但总觉得系统性、实用性有些不足。 SATW E 前处理----接 PM 生成 SATW E 数据菜单共 13 项，重点是1、2 两项。 由于水平有限在整理中肯定会出现不足和错误，欢迎斧正。更欢迎参与。 SATW E 参数便览之总信息 1、水水平力与整体坐标夹角（度）：采用隐含值 0，经计算后，当大于 15 度时，填入计算 值重算。 2 、混凝土容重：隐含值 2 5 。构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪 力墙、板柱结构偏小。 3 、钢材容重：隐含值 7 8 。可行。 4 、裙房层数：指地上的周边都有的群房。当主体一面或多面无裙房时，风荷载需个案处理。 5 、转换层所在层号：按自然层号填输，含地下室的层数。 6 、地下室层数：按地下层数填输，当一面或多面临空时，填土侧压力需个案处理。 7 、墙元细分控制最大控制长度： 墙元长度太大则计算精度无法保证，可采用隐含值。 8 、对所有楼层采用刚性楼板假定：位移计算时，不论是否开大洞或不规则，必须是刚性板假定。内力计算时，则在任何情况下均不能设为刚性板。 9 、墙元侧向节点信息：一般工程选“出口”，剪力墙数量多...
