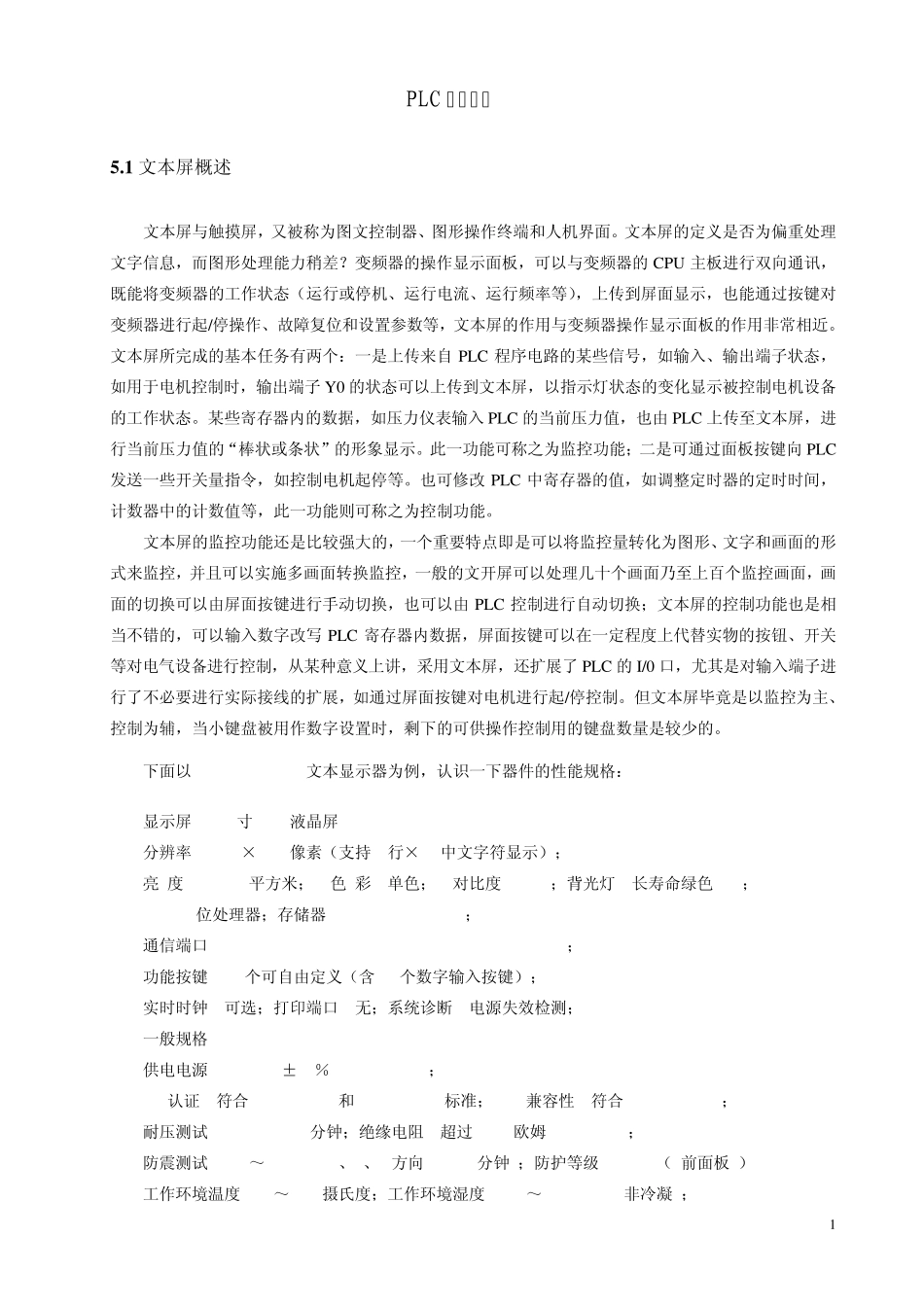

1 PLC 与文本屏 5 .1 文本屏概述 文本屏与触摸屏，又被称为图文控制器、图形操作终端和人机界面。文本屏的定义是否为偏重处理文字信息，而图形处理能力稍差？变频器的操作显示面板，可以与变频器的 CPU 主板进行双向通讯，既能将变频器的工作状态（运行或停机、运行电流、运行频率等），上传到屏面显示，也能通过按键对变频器进行起/停操作、故障复位和设置参数等，文本屏的作用与变频器操作显示面板的作用非常相近。文本屏所完成的基本任务有两个：一是上传来自 PLC 程序电路的某些信号，如输入、输出端子状态，如用于电机控制时，输出端子 Y 0 的状态可以上传到文本屏，以指示灯状态的变化显示被控制电机设备的工作状态。某些寄存器内的数据，如压力仪表输入 PLC 的当前压力值，也由PLC 上传至文本屏，进行当前压力值的“棒状或条状”的形象显示。此一功能可称之为监控功能；二是可通过面板按键向 PLC发送一些开关量指令，如控制电机起停等。也可修改PLC 中寄存器的值，如调整定时器的定时时间，计数器中的计数值等，此一功能则可称之为控制功能。 文本屏的监控功能还是比较强大的，一个重要特点即是可以将监控量转化为图形、文字和画面的形式来监控，并且可以实施多画面转换监控，一般的文开屏可以处理几十个画面乃至上百个监控画面，画面的切换可以由屏面按键进行手动切换，也可以由PLC 控制进行自动切换；文本屏的控制功能也是相当不错的，可以输入数字改写PLC 寄存器内数据，屏面按键可以在一定程度上代替实物的按钮、开关等对电气设备进行控制，从某种意义上讲，采用文本屏，还扩展了PLC 的 I/0 口，尤其是对输入端子进行了不必要进行实际接线的扩展，如通过屏面按键对电机进行起/停控制。但文本屏毕竟是以监控为主、控制为辅，当小键盘被用作数字设置时，剩下的可供操作控制用的键盘数量是较少的。 下面以 SLJD MD204LV4文本显示器为例，认识一下器件的性能规格： 显示屏: 3.7寸STN 液晶屏 分辨率: 192 × 84 像素（支持4行×12中文字符显示）； 亮 度: 60 cd/平方米； 色 彩: 单色； 对比度: 15:1；背光灯: 长寿命绿色LED； CPU: 8位处理器；存储器: 512KB Flash ROM； 通信端口: COM1: PC RS232 & PLC RS485/422 & PLC RS232； 功能按键: 20个可自由定义（含12个数字输入按键）； 实时时钟: 可选；打印端口: 无；系统诊断: 电源失效检测； 一般规格: 供电电源: 24...
