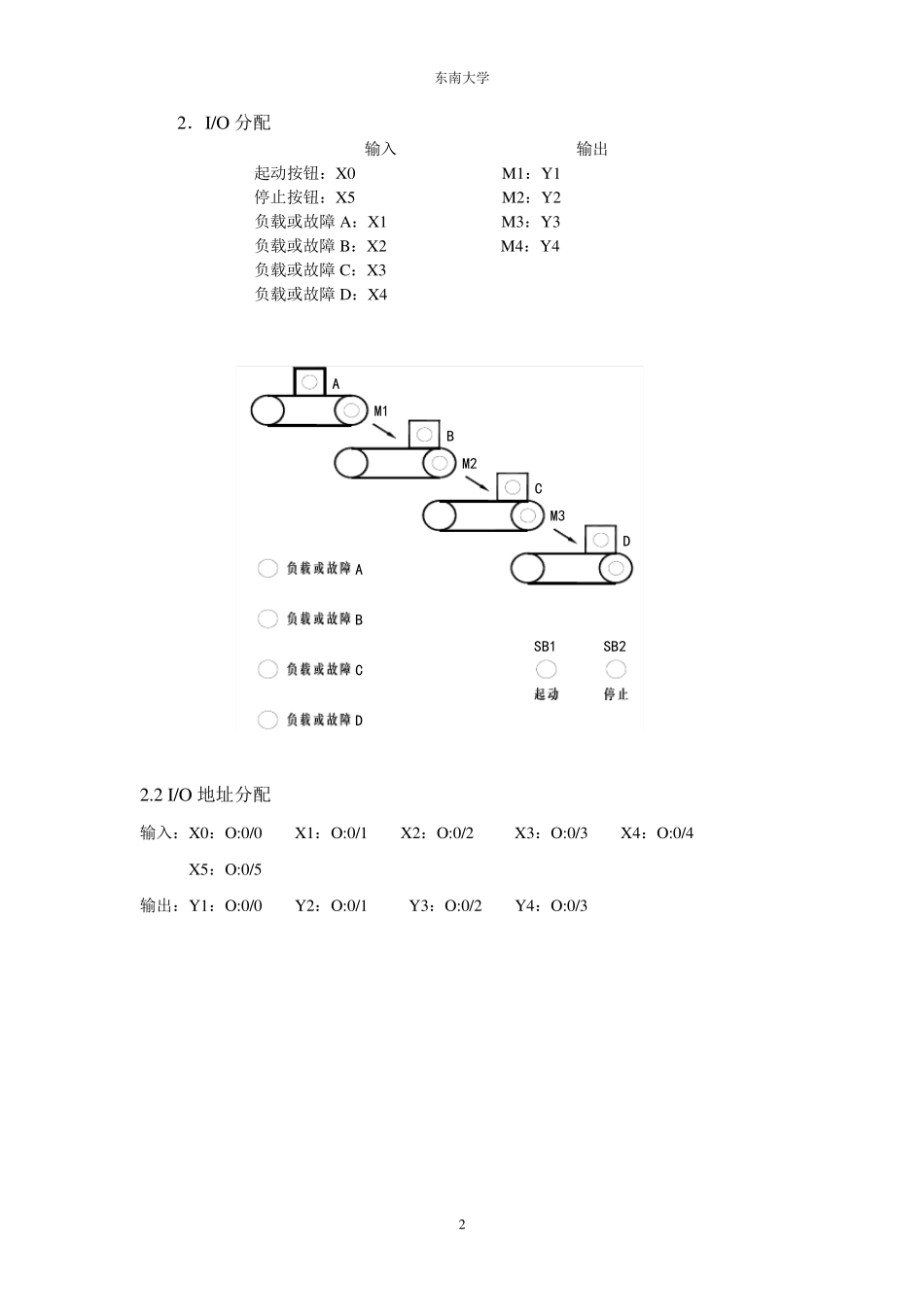

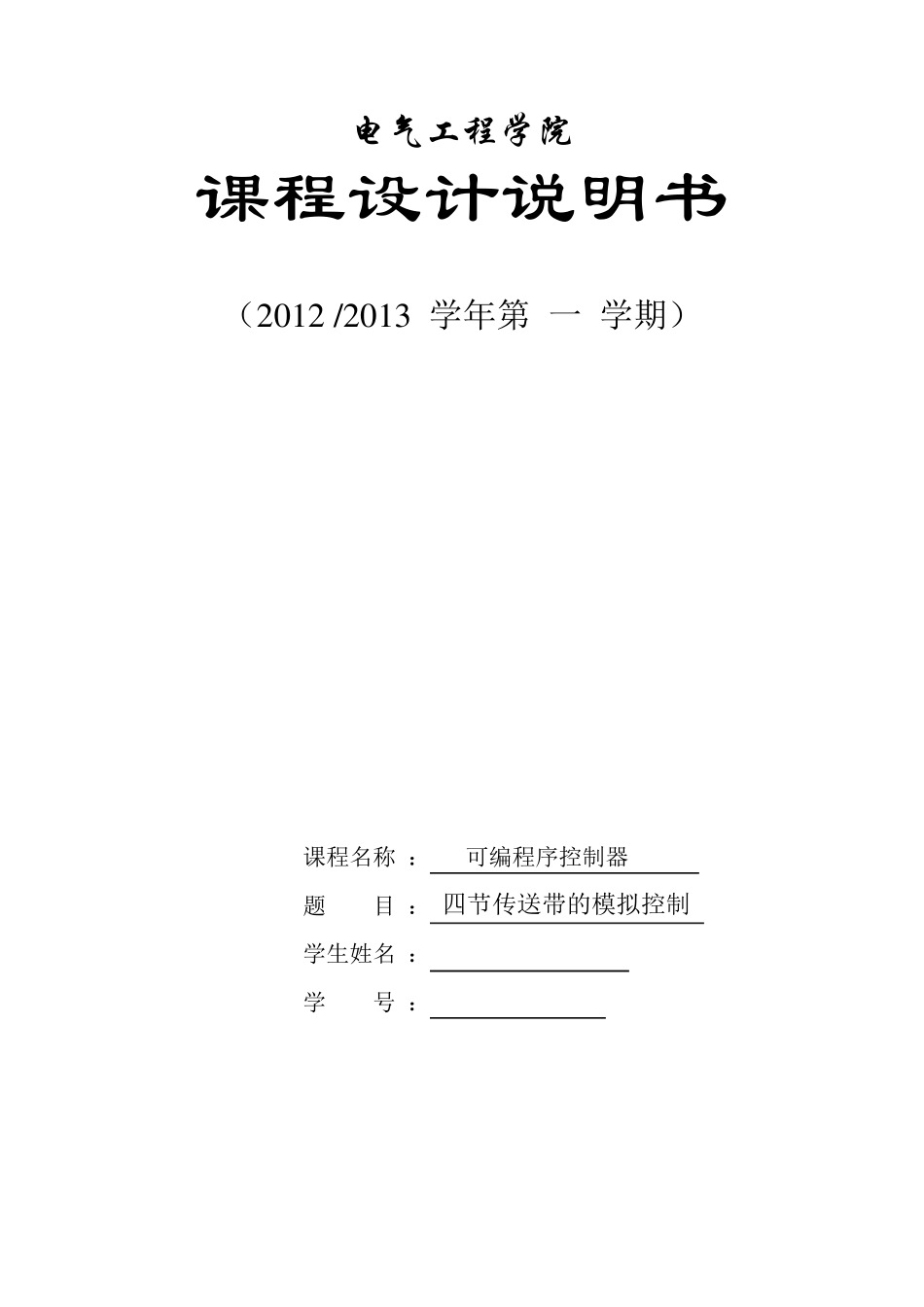

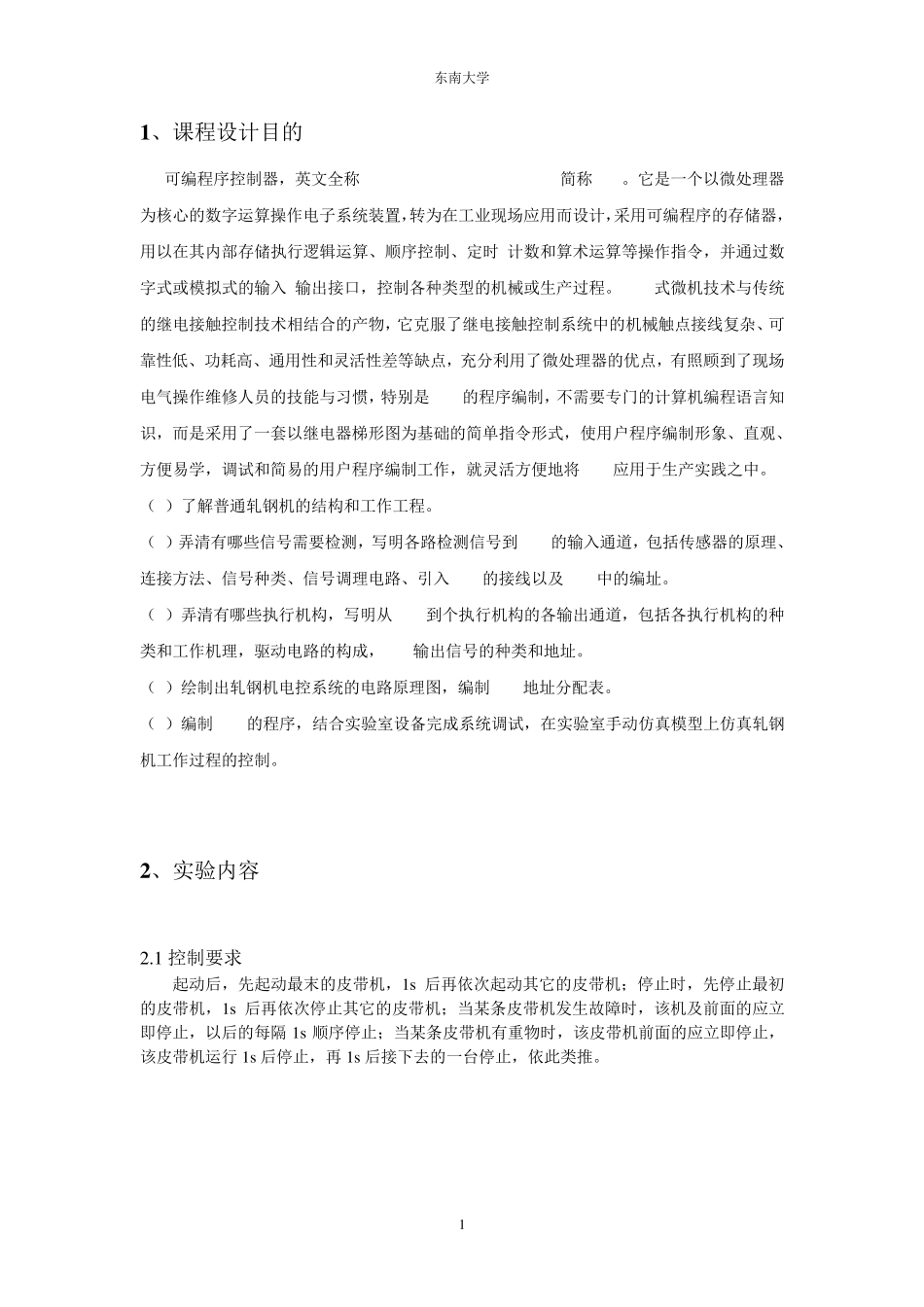

电气工程学院 课程设计说明书 （2 0 1 2 /2 0 1 3 学年第 一 学期） 课程名称 ： 可编程序控制器 题 目 ： 四节传送带的模拟控制 学生姓名 ： 学 号 ： 东南大学 1 1 、课程设计目的 可编程序控制器，英文全称 Programmable Controller,简称 PLC。它是一个以微处理器为核心的数字运算操作电子系统装置，转为在工业现场应用而设计，采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入/输出接口，控制各种类型的机械或生产过程。PLC式微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点接线复杂、可靠性低、功耗高、通用性和灵活性差等缺点，充分利用了微处理器的优点，有照顾到了现场电气操作维修人员的技能与习惯，特别是 PLC的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学，调试和简易的用户程序编制工作，就灵活方便地将 PLC应用于生产实践之中。 （1）了解普通轧钢机的结构和工作工程。 （2）弄清有哪些信号需要检测，写明各路检测信号到 PLC的输入通道，包括传感器的原理、连接方法、信号种类、信号调理电路、引入 PLC的接线以及 PLC中的编址。 （3）弄清有哪些执行机构，写明从 PLC到个执行机构的各输出通道，包括各执行机构的种类和工作机理，驱动电路的构成，PLC输出信号的种类和地址。 （4）绘制出轧钢机电控系统的电路原理图，编制 I/O地址分配表。 （5）编制 PLC的程序，结合实验室设备完成系统调试，在实验室手动仿真模型上仿真轧钢机工作过程的控制。 2 、实验内容 2.1 控制要求 起动后，先起动最末的皮带机，1s 后再依次起动其它的皮带机；停止时，先停止最初的皮带机，1s 后再依次停止其它的皮带机；当某条皮带机发生故障时，该机及前面的应立即停止，以后的每隔 1s 顺序停止；当某条皮带机有重物时，该皮带机前面的应立即停止，该皮带机运行 1s后停止，再 1s后接下去的一台停止，依此类推。 东南大学 2 M1AM2BM3CDABCDSB1SB22．I/O分配 输入 输出 起动按钮：X0 M1：Y1 停止按钮：X5 M2：Y2 负载或故障 A：X1 M3：Y3 负载或故障 B：X2 M4：Y4 负载或故障 C：X3 负载或故障 D：X4 2.2 I/O地址分配 输入：X0：O:0/0 X1：O:0/1 X2：O:0/2 X3：O:0...
