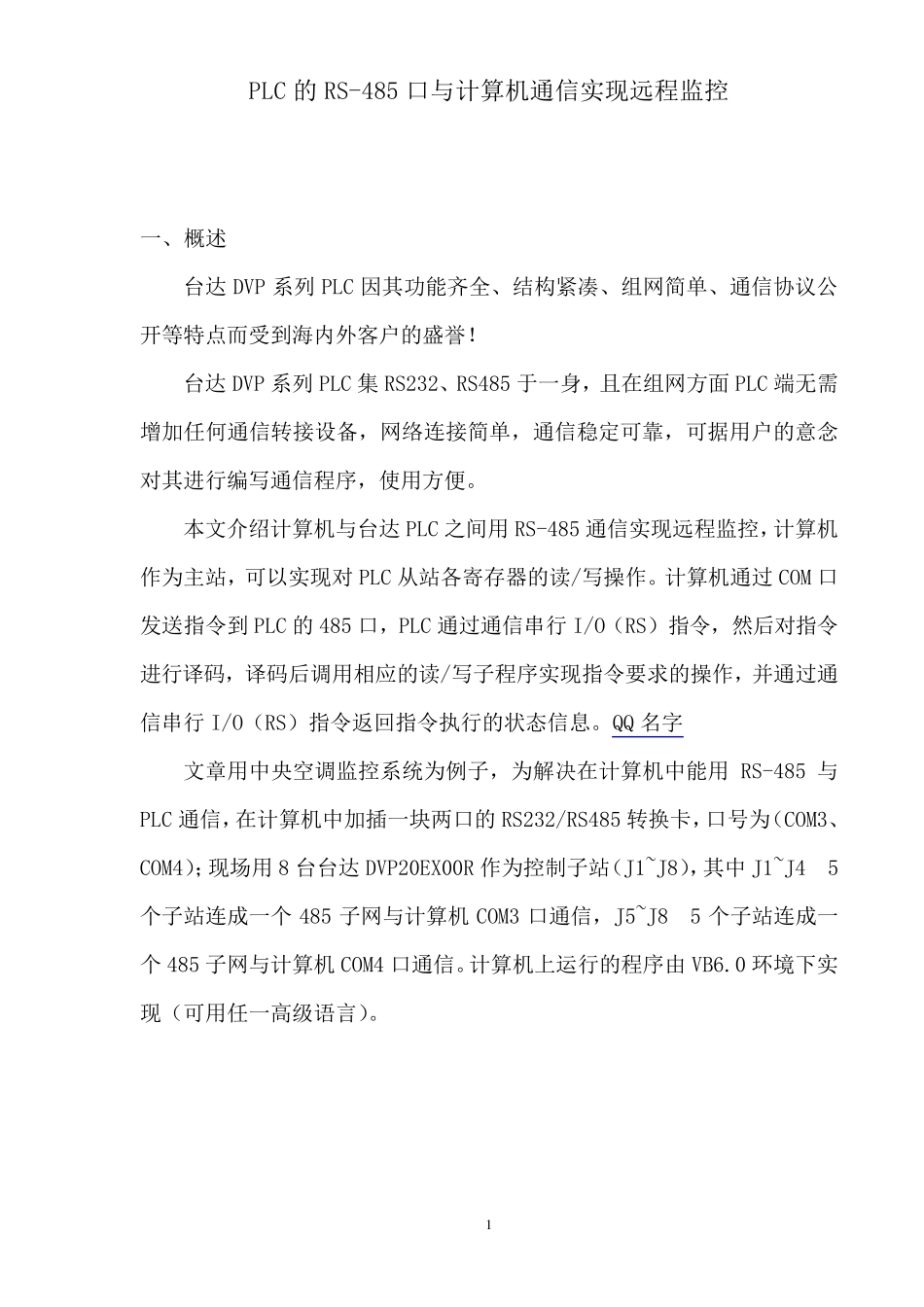

1 PLC 的RS-485 口与计算机通信实现远程监控 一、概述 台达 DVP 系列 PLC 因其功能齐全、结构紧凑、组网简单、通信协议公开等特点而受到海内外客户的盛誉！ 台达 DVP 系列 PLC 集 RS232、RS485 于一身，且在组网方面 PLC 端无需增加任何通信转接设备，网络连接简单，通信稳定可靠，可据用户的意念对其进行编写通信程序，使用方便。 本文介绍计算机与台达 PLC 之间用 RS-485 通信实现远程监控，计算机作为主站，可以实现对 PLC 从站各寄存器的读/写操作。计算机通过 COM 口发送指令到 PLC 的485 口，PLC 通过通信串行 I/O（RS）指令，然后对指令进行译码，译码后调用相应的读/写子程序实现指令要求的操作，并通过通信串行 I/O（RS）指令返回指令执行的状态信息。QQ 名字 文章用中央空调监控系统为例子，为解决在计算机中能用 RS-485 与PLC 通信，在计算机中加插一块两口的RS232/RS485 转换卡，口号为（COM3、COM4）；现场用 8 台台达 DVP20EX00R 作为控制子站（J1~J8），其中J1~J4 5个子站连成一个485 子网与计算机COM3 口通信，J5~J8 5 个子站连成一个485 子网与计算机COM4 口通信。计算机上运行的程序由VB6.0 环境 下 实现（可用任一高 级 语 言 ）。 2 系统功能： A、 计算机从各 PLC 中读取当前的实时采样资料（温度、室内压力、湿度、各个风阀的开度与状态、各 IO 及中间状态）； B、 对 PLC 设定温度、湿度； C、 对 PLC 设定各个 PID 参数（每台 PLC 8 个 PID） D、 对 PLC 设定开关机延时参数 E、 对 PLC 设定温湿控制中的快启参数 计算机在 0.5 秒内完成对所有 PLC 资料的读取、处理与显示。 二、系统方案及网络结构 1、 出于如下考虑我们选用 RS-485 A、 DVP 系列 PLC 具有 RS-485 口与通信能力； B、 整个系统有多台 PLC 子系统组成； C、 原有 RS-232 已用于与其它设备通信； D、 各子系统相距较远（最大距离 600 米）； 3 E、 抗干扰性强，有利于精确度的控制。 2、 系统硬件组成 www.mineqq.com A、 DVP 系列（DVP20EX00R）PLC：自带 RS232 与 RS485 口，组网方便； B、 2 芯带屏蔽双绞线：抗干扰性强； C、 工业控制计算机：稳定性好； D、 RS232/RS485 转换卡：安装后，可象计算机自带的 RS232 口一样使用。 三、通信实现 DVP 系列 PLC 的 485 通信方式较为灵活，通俗地说其通...
