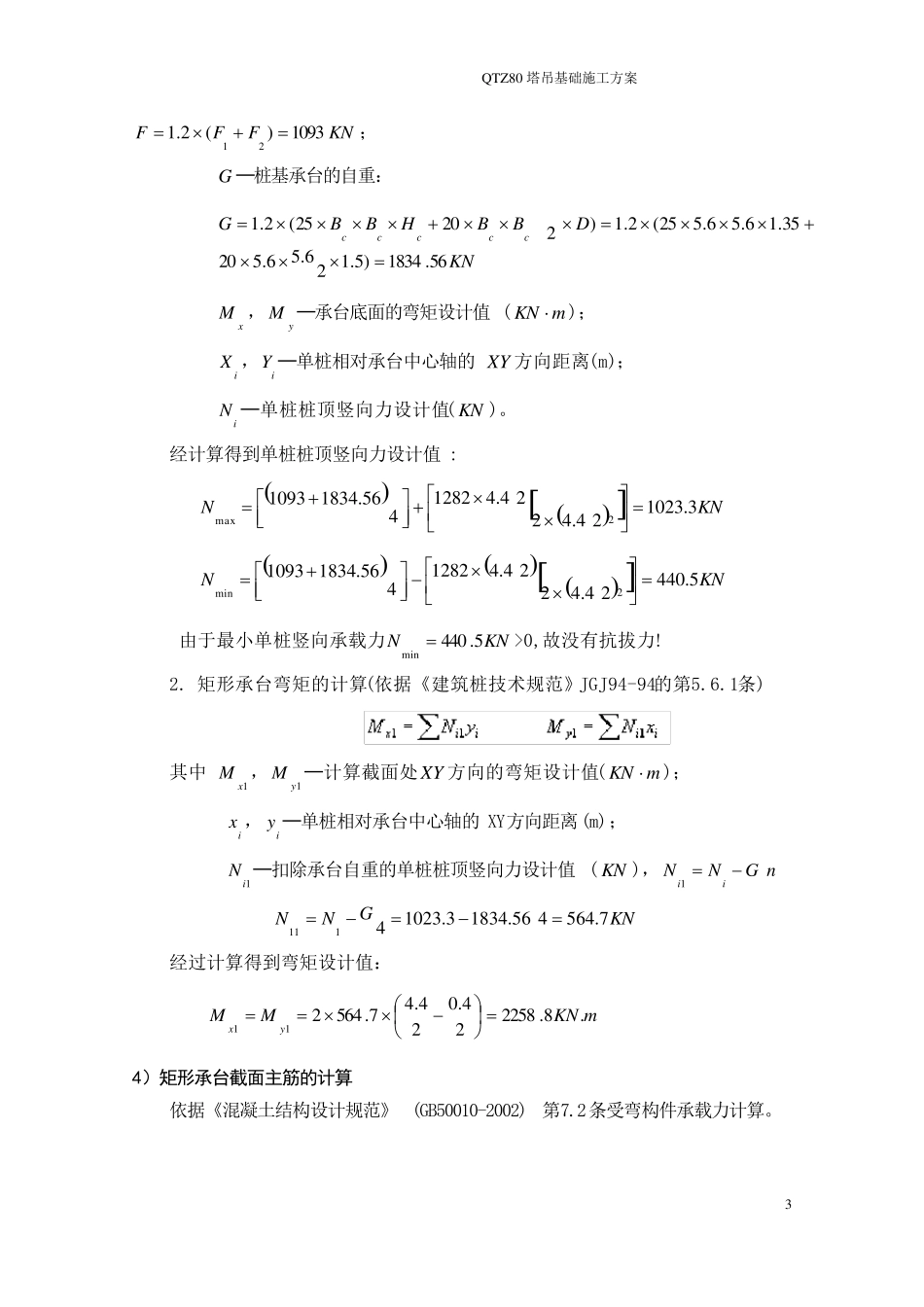

QTZ80 塔吊基础施工方案 1 QTZ80 型塔吊基础施工方案 一、工程概况 本工程均为27 层的高层住宅，层高2.9m，总高度85m。主体结构形式为剪力墙结构，一层地下室。 塔吊。主要技术指标如下： 1、塔吊功率：51.6KW； 2、塔吊臂长：55m； 3、塔吊自重：83.1t； 4、塔吊最大起重量：8t；最大幅度起重量：1.3t； 5、塔吊标准节尺寸：1.7m×1.7m×3.0m； 6、塔吊平衡配重：14.2t； 7、塔吊最大独立高度：42.5m 8、塔吊安装高度：约 90m。 其他技术参数祥见塔吊使用说明书。 本案塔吊基础尺寸为5600×5600×1350，基础埋深 1.5m，基础上标高为-2.500m，基础混凝土等级为C30。采用桩基础作为塔吊及其承台基础的承重构件，桩为高强度预制管,其型号为PHC A400 80 10 10。 二、塔吊基础布置 本案塔吊拟布置在10#西侧，具体详见《施工现场大型机械布置图》。塔吊基础及其桩基定位具体祥见《QTZ80塔吊基础定位图》。 三、基础承台及桩基的设计验算 本案桩基础采用四根静压预制管桩PHC A400 80 10 10，桩顶标高为-3.800m。基础承台尺寸为5600×5600×1350，混凝土强度等级为C30，基础承台上表面标高为-2.500m，基础承台埋深为-1.5m。基础配筋拟采用Ⅱ级钢，直径选择 25mm。 具体验算过程如下： 1）参数信息 塔吊型号:QT80,自重(包括压重)KNF8311 ,最大起重荷载KNF802  ； QTZ80 塔吊基础施工方案 2 塔吊倾覆力距mKNM 916,塔吊起重高度 mH90,塔身宽度 mB7.1； 混凝土强度:C30,钢筋级别:Ⅱ级,承台尺寸mmBLcc6.56.5 桩直径md4.0,桩间距ma4.4,承台厚度mHc35.1， 基础埋深mD5.1,保护层厚度:50mm 2）塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重) KNF8311  2. 塔吊最大起重荷载KNF802  作用于桩基承台顶面的竖向力KNFFF1093)(2.121 塔吊的倾覆力矩mKNM.12829164.1 3）矩形承台弯矩的计算 计算简图： 图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩 M 最不利方向进行验算。 1. 桩顶竖向力的计算 (依据《建筑桩技术规范》 JGJ94-94 的第5.1.1条) 其中 n──单桩个数，4n； F ─作用于桩基承台顶面的竖向力设计值， QTZ80 塔吊基础施工方案 3 KNFFF1093)(2.121； G ─桩基承台的自重：KNDBBHBBGccccc56.1834)5.126.56.52035.16.56.525(2.1)22025(2.1xM ，yM ─承台底...
