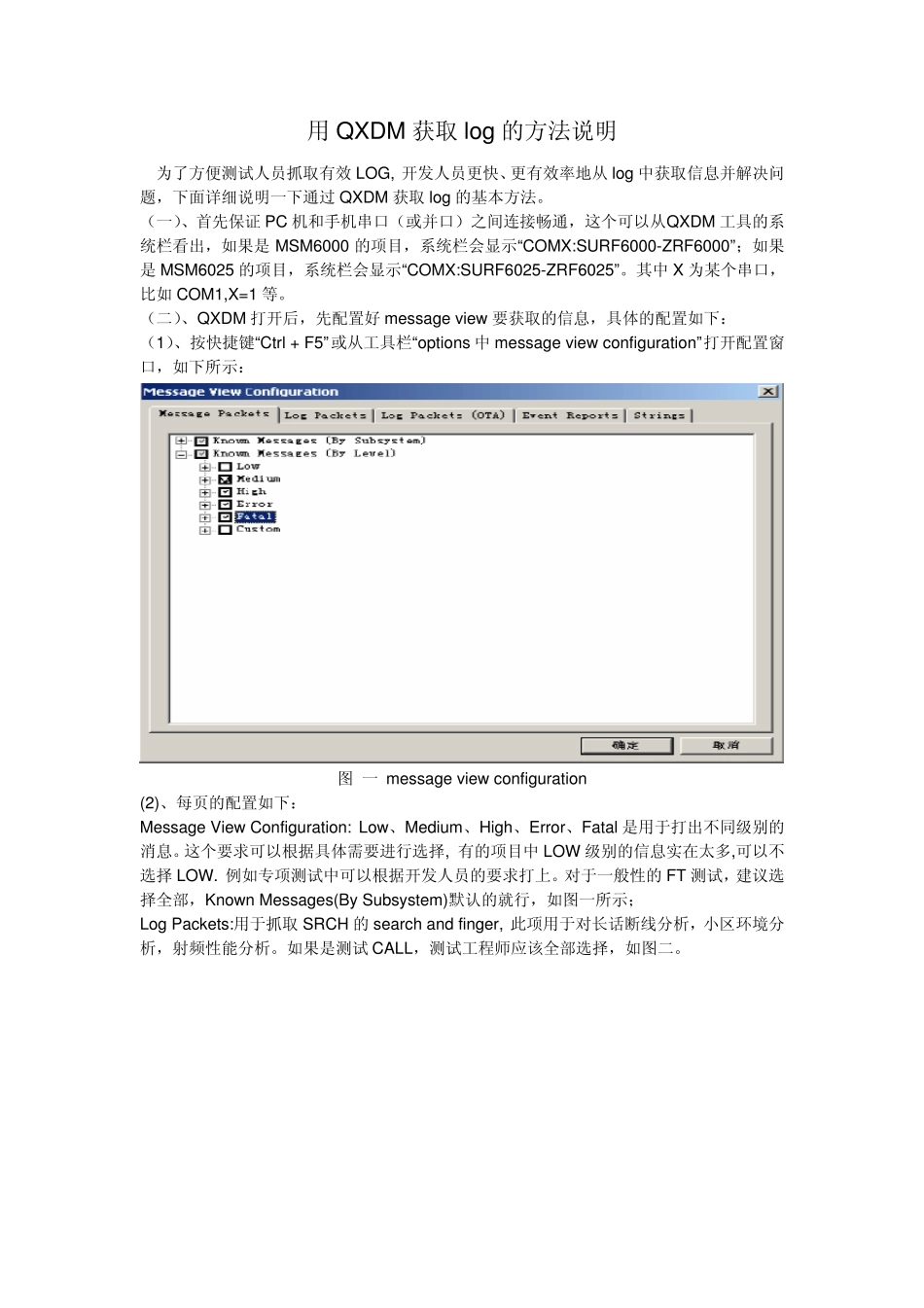

QXDM获取log的方法说明_第1页
1/10

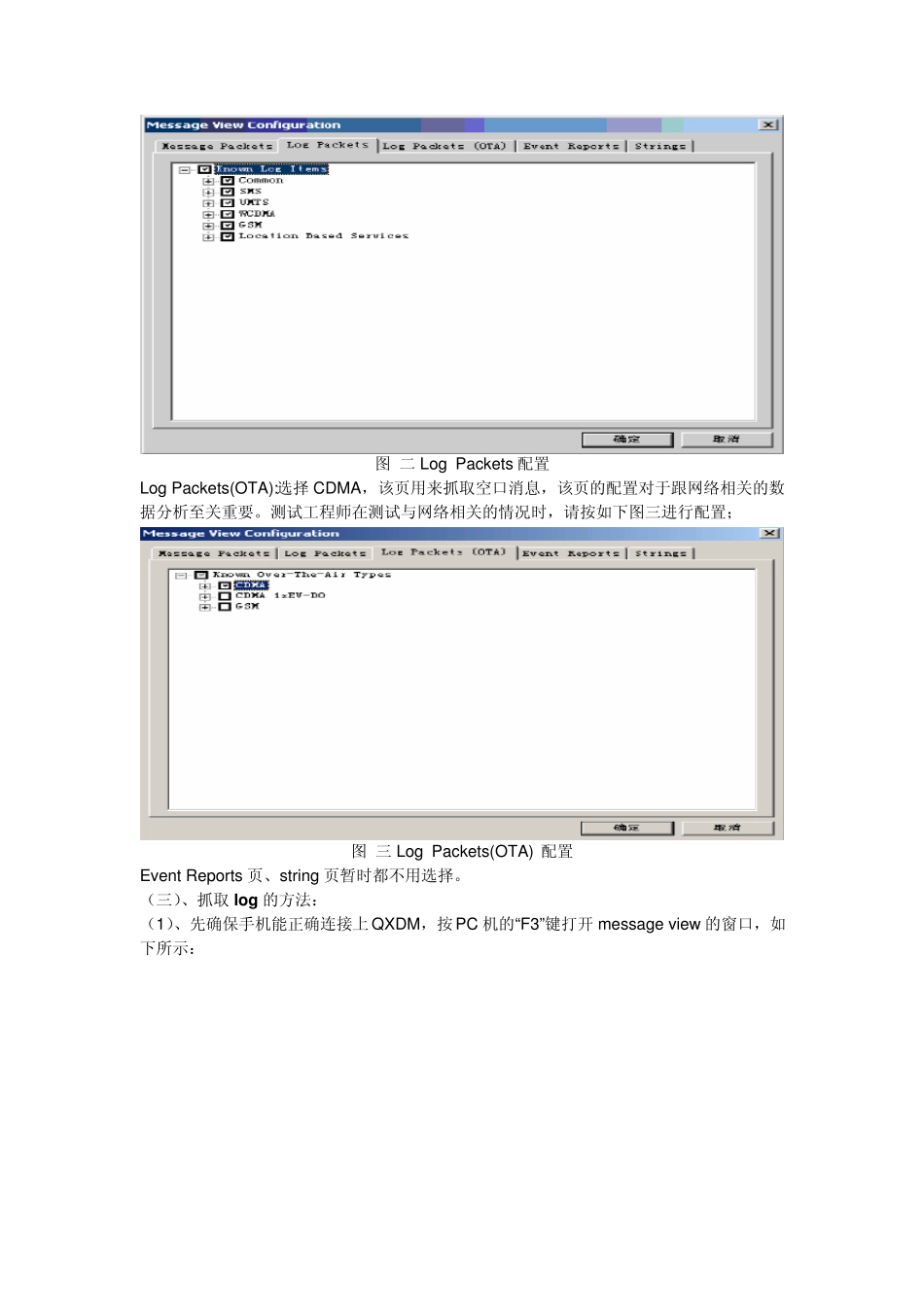

QXDM获取log的方法说明_第2页
2/10

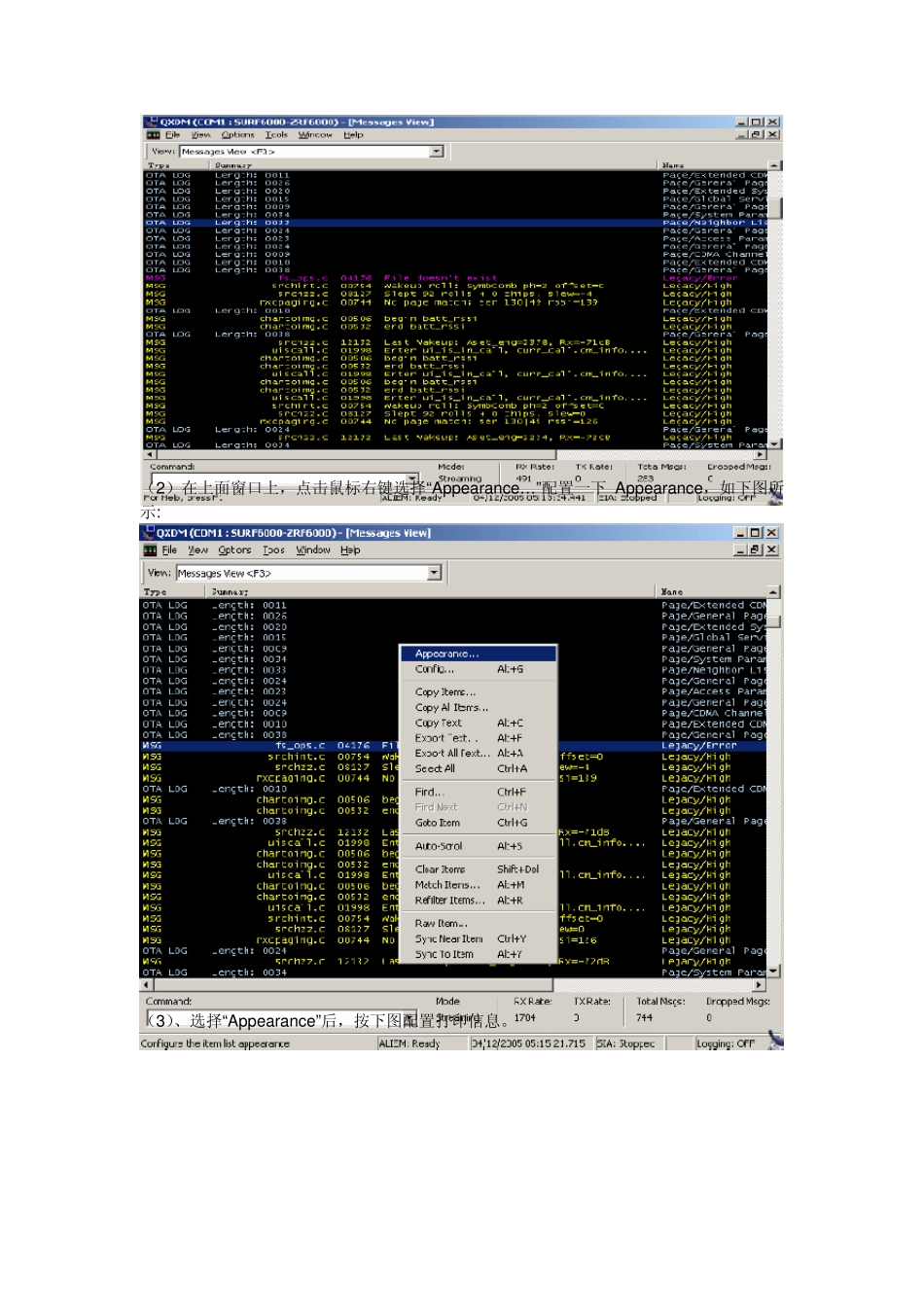

QXDM获取log的方法说明_第3页
3/10
用QXDM 获取log 的方法说明 为了方便测试人员抓取有效LOG, 开发人员更快、更有效率地从 log 中获取信息并解决问题,下面详细说明一下通过 QXDM 获取log 的基本方法。 (一)、首先保证 PC 机和手机串口(或并口)之间连接畅通,这个可以从QXDM 工具的系统栏看出,如果是 MSM6000 的项目,系统栏会显示“COMX:SURF6000-ZRF6000”;如果是 MSM6025 的项目,系统栏会显示“COMX:SURF6025-ZRF6025”。其中 X 为某个串口,比如 COM1,X=1 等。 (二)、QXDM 打开后,先配置好 message view 要获取的信息,具体的配置如下: (1)、按快捷键“Ctrl + F5”或从工具栏“options 中 message view configuration”打开配置窗口,如下所示: 图 一 message view configuration (2)、每页的配置如下: Message View Configuration: Low、Medium、High、Error、Fatal 是用于打出不同级别的消息。这个要求可以根据具体需要进行选择, 有的项目中 LOW 级别的信息实在太多,可以不选择 LOW. 例如专项测试中可以根据开发人员的要求打上。对于一般性的FT 测试,建议选择全部,Known Messages(By Subsystem)默认的就行,如图一所示; Log Packets:用于抓取SRCH 的search and finger, 此项用于对长话断线分析,小区环境分析,射频性能分析。如果是测试CALL,测试工程师应该全部选择,如图二。 图 二 Log Packets 配置 Log Packets(OTA):选择CDMA,该页用来抓取空口消息,该页的配置对于跟网络相关的数据分析至关重要。测试工程师在测试与网络相关的情况时,请按如下图三进行配置; 图 三 Log Packets(OTA) 配置 Event Reports 页、string 页暂时都不用选择。 (三)、抓取lo g 的方法: (1)、先确保手机能正确连接上 QXDM,按PC 机的“F3”键打开 message view 的窗口,如下所示: (2)在上面窗口上,点击鼠标右键选择“Appearance…”配置一下Appearance,如下图所示: (3)、选择“Appearance”后,按下图配置打印信息。 (4)、停掉 message view log 的方法:工具栏“option 中 communications…”,显示如下窗口: 在 Target Port下拉窗口中选中 Disconnect,然后选“OK”确定配置就行,当然如果再想抓取下一个 log,必须选择相应的 COM 口才可以,否则串口和手机不能通信。 (四)、保存 log: 在 Message View 窗口单击鼠标右键,选择“copy all i...
