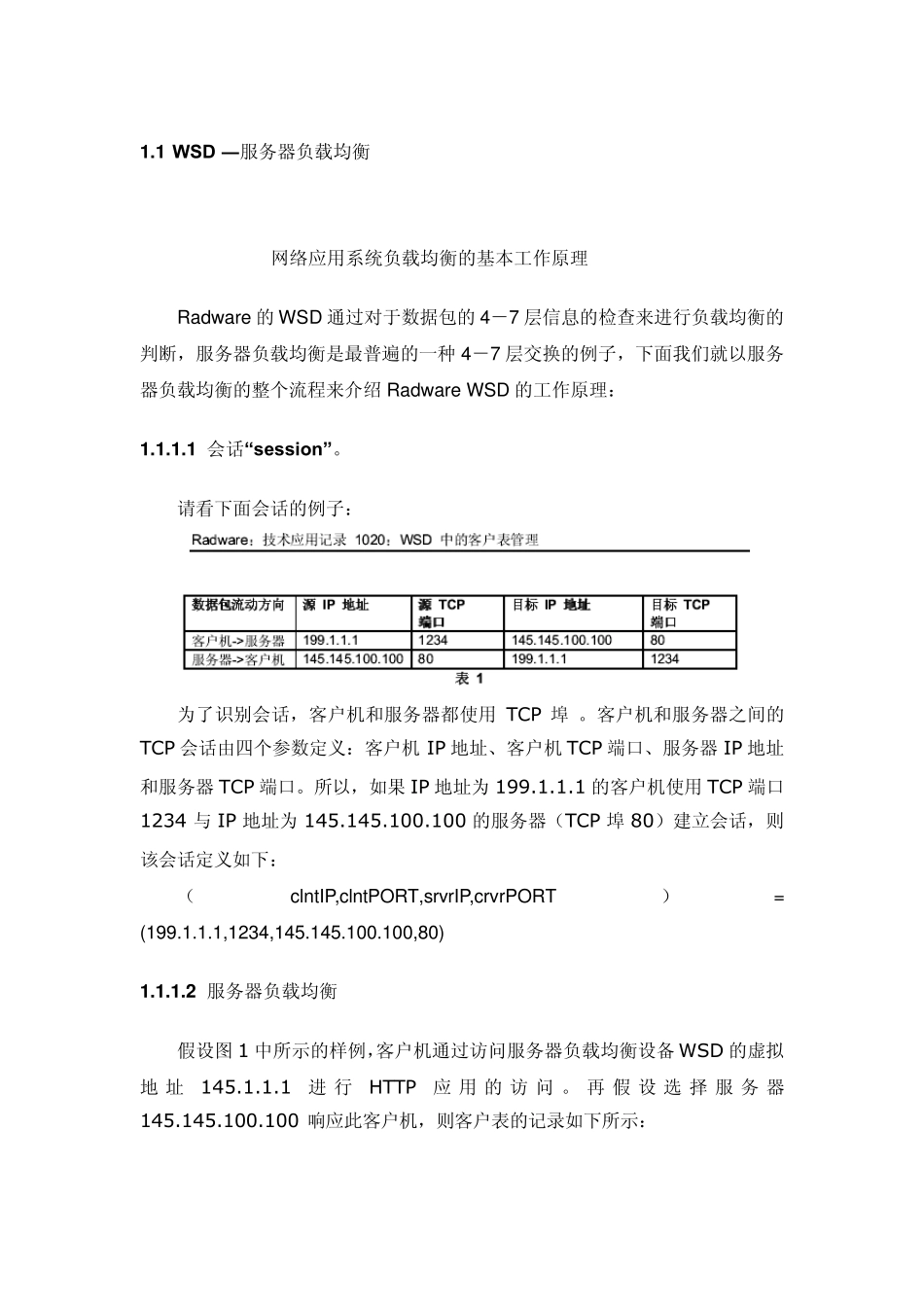

Radw are WSD 服务器负载均衡解决方案 1 .1 WSD ―服务器负载均衡 1.1.1 Radware 网络应用系统负载均衡的基本工作原理 Radw are 的WSD 通过对于数据包的4-7 层信息的检查来进行负载均衡的判断,服务器负载均衡是最普遍的一种4-7 层交换的例子,下面我们就以服务器负载均衡的整个流程来介绍Radw are WSD 的工作原理: 1 .1 .1 .1 会话“session”。 请看下面会话的例子: 为了识别会话,客户机和服务器都使用TCP“埠”。客户机和服务器之间的TCP 会话由四个参数定义:客户机IP 地址、客户机TCP 端口、服务器IP 地址和服务器TCP 端口。所以,如果 IP 地址为199.1.1.1 的客户机使用TCP 端口1234 与 IP 地址为145.145.100.100 的服务器(TCP 埠80)建立会话,则该会话定义如下: (clntIP,clntPORT,srvrIP,crvrPORT )= (199.1.1.1,1234,145.145.100.100,80) 1 .1 .1 .2 服务器负载均衡 假设图 1 中所示的样例,客户机通过访问服务器负载均衡设备 W SD 的虚拟地址145.1.1.1 进行HTTP应用的访 问 。再 假 设 选 择 服务器145.145.100.100 响应此客户机,则客户表的记录如下所示: 如果启用此记录,W SD 会执行以下两个任务: 1. 所有从客户机 199.1.1.1 发送到服务器群 145.145.1.1 且目标 TCP端口为 80 的数据包将被发送到服务器 145.145.100.100。 2. 所有从服务器 145.145.100.100 发送到客户机 199.1.1.1 且源 TCP端口为 80 的数据包将被改为源地址 145.145.1.1 发送出去。 即:对于用户 199.1.1.1 来说,145.145.1.1 是他要访问的服务器 IP 地址,当 WSD(145.145.1.1),收到用户请求后,会根据后面 2 台服务器的“健康状况”和负载均衡算法将用户的请求转发到某一台服务器 145.145.100.100 1 .1 .1 .3 健康检查 由于负载均衡设备同应用的关系比较紧密,所以需要对负载均衡的元素进行“健康”检查,如果负载均衡设备不能在应用进行健康检查,就无法做到对应用的高可靠性的保障。 Radw are 的高级健康检查模块,可以准确的做到应用层的健康检查。这种新的模块与流量复位向模块紧密相连,可以提前检验所有应用和网络部件的可用性和功能,这些网络部件包括应用服务器、防火墙、cache 服务器和路由器等。 先进的状态监视模块独特的架构使管理员能够在各种网络环境中应用先进的测试程序,包括使用各种预先定义的检查程序和用户定制的检...
