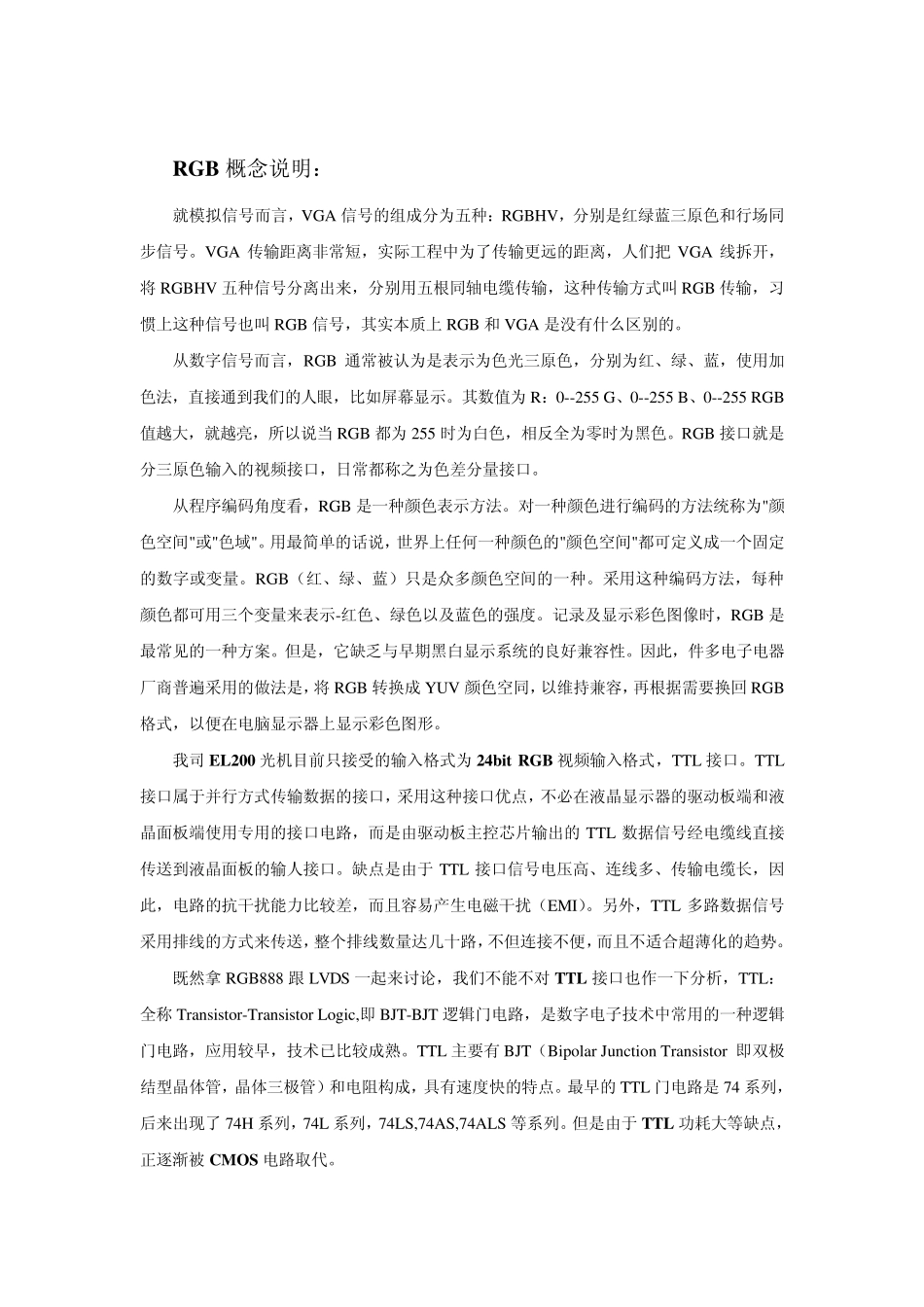

RGB 概念说明： 就模拟信号而言，VGA 信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。VGA 传输距离非常短，实际工程中为了传输更远的距离，人们把VGA 线拆开，将RGBHV 五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB 传输，习惯上这种信号也叫RGB 信号，其实本质上RGB 和VGA 是没有什么区别的。 从数字信号而言，RGB 通常被认为是表示为色光三原色，分别为红、绿、蓝，使用加色法，直接通到我们的人眼，比如屏幕显示。其数值为R：0--255 G、0--255 B、0--255 RGB值越大，就越亮，所以说当 RGB 都为255 时为白色，相反全为零时为黑色。RGB 接口就是分三原色输入的视频接口，日常都称之为色差分量接口。 从程序编码角度看，RGB 是一种颜色表示方法。对一种颜色进行编码的方法统称为"颜色空间"或"色域"。用最简单的话说，世界上任何一种颜色的"颜色空间"都可定义成一个固定的数字或变量。RGB（红、绿、蓝）只是众多颜色空间的一种。采用这种编码方法，每种颜色都可用三个变量来表示-红色、绿色以及蓝色的强度。记录及显示彩色图像时，RGB 是最常见的一种方案。但是，它缺乏与早期黑白显示系统的良好兼容性。因此，件多电子电器厂商普遍采用的做法是，将RGB 转换成YUV 颜色空同，以维持兼容，再根据需要换回 RGB格式，以便在电脑显示器上显示彩色图形。 我司 EL200 光机目前只接受的输入格式为24bit RGB 视频输入格式，TTL 接口。TTL接口属于并行方式传输数据的接口，采用这种接口优点，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL 数据信号经电缆线直接传送到液晶面板的输人接口。缺点是由于 TTL 接口信号电压高、连线多、传输电缆长，因此，电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI）。另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。 既然拿 RGB888 跟 LVDS 一起来讨论，我们不能不对 TTL 接口也作一下分析，TTL： 全称 Transistor-Transistor Logic,即 BJT-BJT 逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。TTL 主要有BJT（Bipolar Ju nction Transistor 即双极结型晶体管，晶体三极管）和电阻构成，具有速度快的特点。最早的TTL 门电路是74 系列，后来出现了74H 系列，74L 系列，74LS,74AS,74A...
