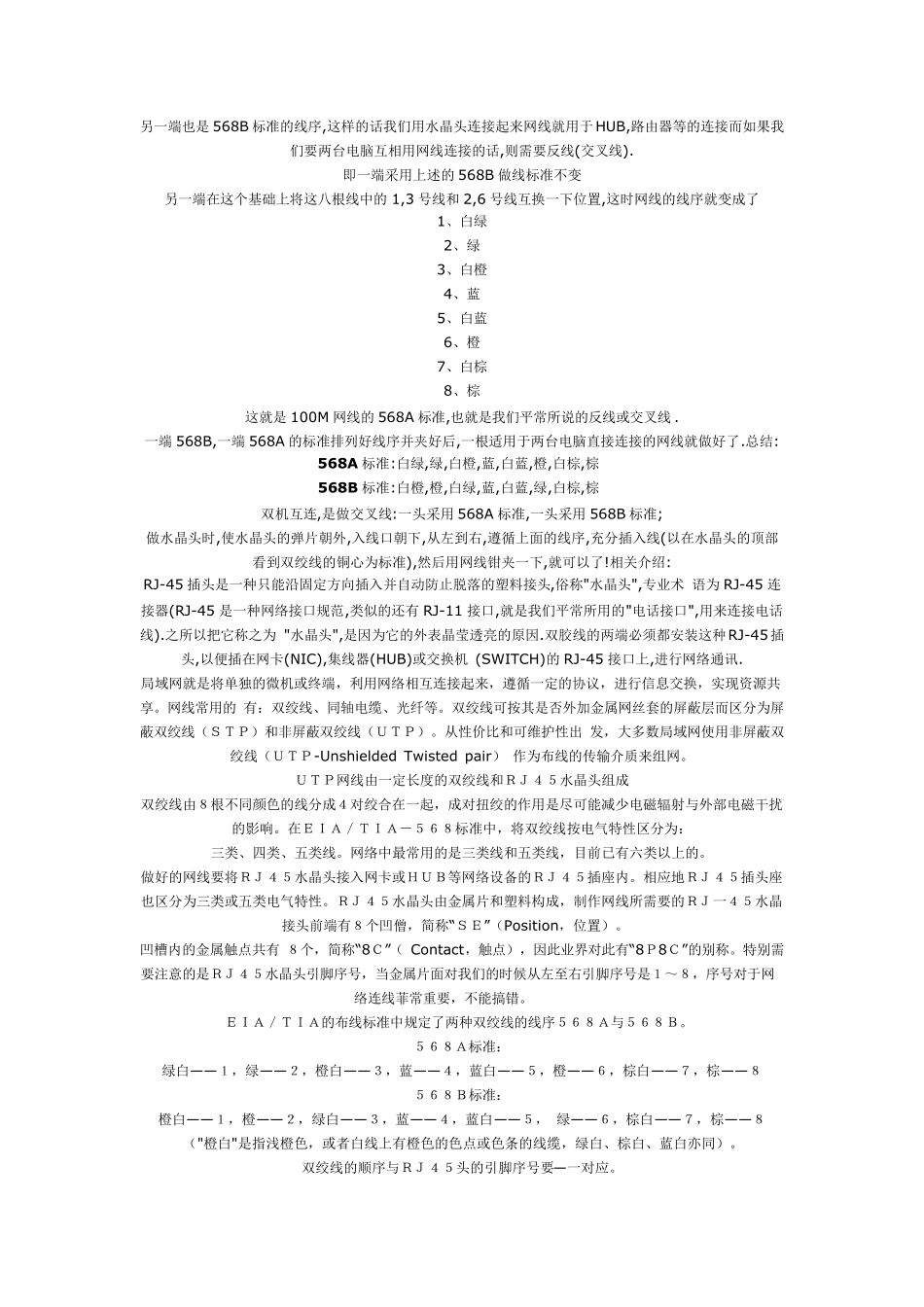

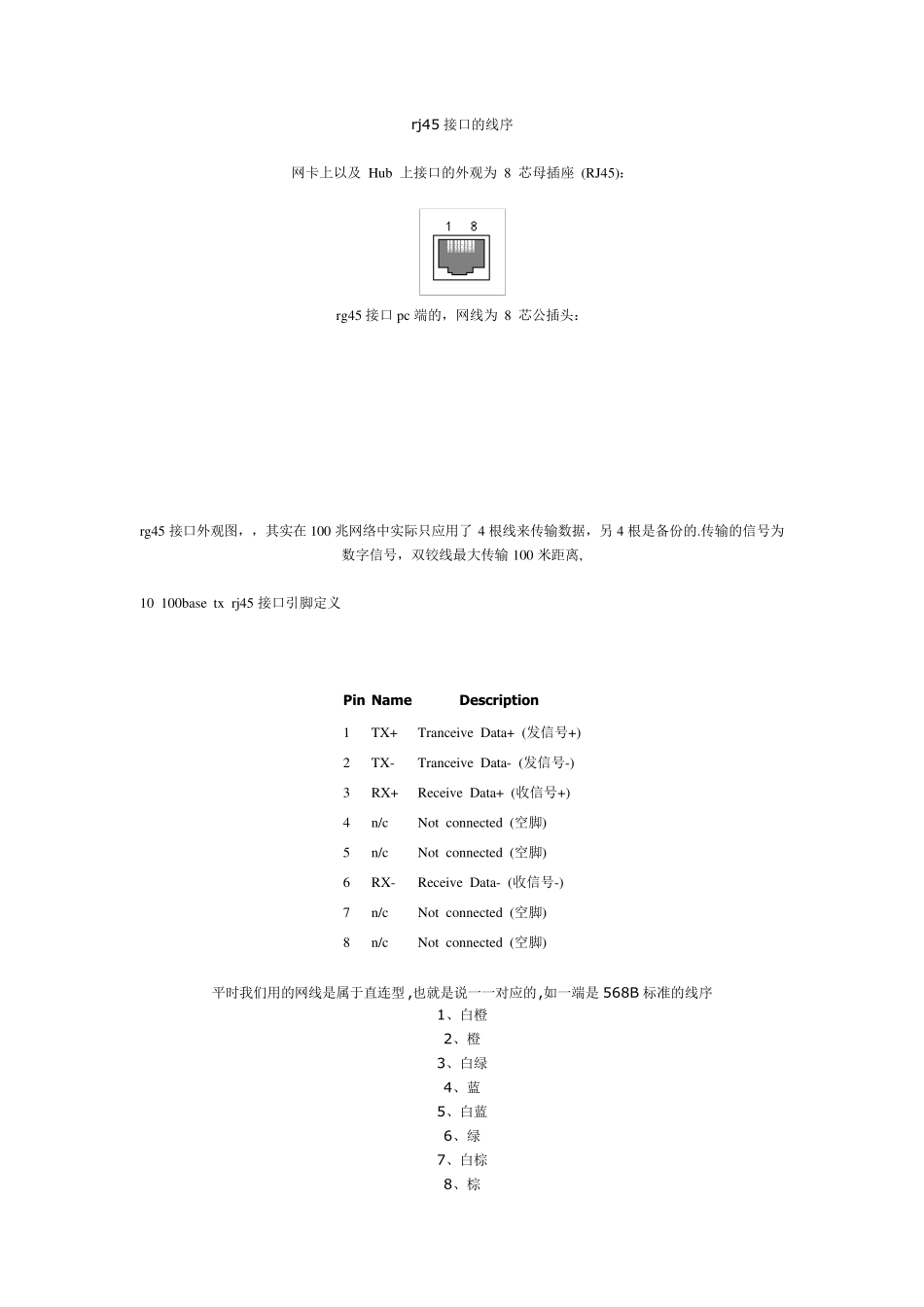

rj45 接口的线序 网卡上以及 Hu b 上接口的外观为 8 芯母插座 (RJ45)： rg45 接口pc 端的，网线为 8 芯公插头： rg45 接口外观图，，其实在100 兆网络中实际只应用了4 根线来传输数据，另4 根是备份的.传输的信号为数字信号，双铰线最大传输100 米距离, 10 100base tx rj45 接口引脚定义 Pin Name Description 1 TX+ Tranceiv e Data+ (发信号+) 2 TX- Tranceiv e Data- (发信号-) 3 RX+ Receiv e Data+ (收信号+) 4 n/c Not connected (空脚) 5 n/c Not connected (空脚) 6 RX- Receiv e Data- (收信号-) 7 n/c Not connected (空脚) 8 n/c Not connected (空脚) 平时我们用的网线是属于直连型,也就是说一一对应的,如一端是568B 标准的线序 1、白橙 2、橙 3、白绿 4、蓝 5、白蓝 6、绿 7、白棕 8、棕 另一端也是568B 标准的线序,这样的话我们用水晶头连接起来网线就用于HUB,路由器等的连接而如果我们要两台电脑互相用网线连接的话,则需要反线(交叉线). 即一端采用上述的568B 做线标准不变 另一端在这个基础上将这八根线中的1,3 号线和2,6 号线互换一下位置,这时网线的线序就变成了 1、白绿 2、绿 3、白橙 4、蓝 5、白蓝 6、橙 7、白棕 8、棕 这就是100M 网线的568A 标准,也就是我们平常所说的反线或交叉线. 一端568B,一端568A 的标准排列好线序并夹好后,一根适用于两台电脑直接连接的网线就做好了.总结: 568A 标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕 568B 标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕 双机互连,是做交叉线:一头采用568A 标准,一头采用568B 标准; 做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了!相关介绍: RJ-45 插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称"水晶头",专业术 语为 RJ-45 连接器(RJ-45 是一种网络接口规范,类似的还有RJ-11 接口,就是我们平常所用的"电话接口",用来连接电话线).之所以把它称之为 "水晶头",是因为它的外表晶莹透亮的原 因.双胶 线的两端必 须 都 安 装 这种RJ-45插头,以便 插在网卡 (NIC),集 线器(HUB)或交换机 (SWITCH)的RJ-45 接口上,进 行 网络通 讯 . 局 域 网就是将单 独 的微 机或终 端， 利 用网络相互连接起来， 遵循一定的...
