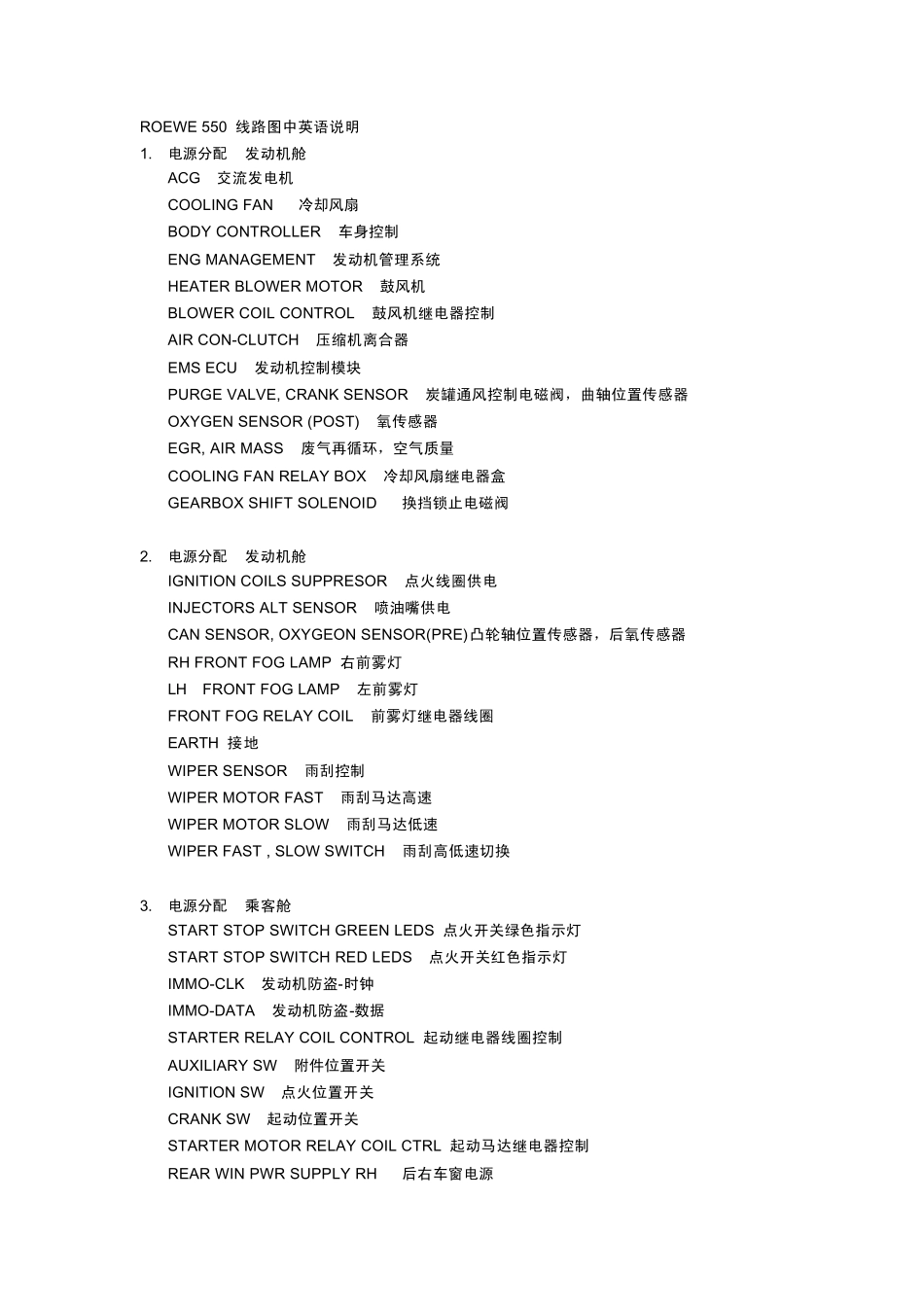

ROEWE 550 线路图中英语说明 1. 电源分配 发动机舱 ACG 交流发电机 COOLING FAN 冷却风扇 BODY CONTROLLER 车身控制 ENG MANAGEMENT 发动机管理系统 HEATER BLOWER MOTOR 鼓风机 BLOWER COIL CONTROL 鼓风机继电器控制 AIR CON-CLUTCH 压缩机离合器 EMS ECU 发动机控制模块 PURGE VALVE, CRANK SENSOR 炭罐通风控制电磁阀，曲轴位置传感器 OXYGEN SENSOR (POST) 氧传感器 EGR, AIR MASS 废气再循环，空气质量 COOLING FAN RELAY BOX 冷却风扇继电器盒 GEARBOX SHIFT SOLENOID 换挡锁止电磁阀 2. 电源分配 发动机舱 IGNITION COILS SUPPRESOR 点火线圈供电 INJECTORS ALT SENSOR 喷油嘴供电 CAN SENSOR, OXYGEON SENSOR(PRE)凸轮轴位置传感器，后氧传感器 RH FRONT FOG LAMP 右前雾灯 LH FRONT FOG LAMP 左前雾灯 FRONT FOG RELAY COIL 前雾灯继电器线圈 EARTH 接地 WIPER SENSOR 雨刮控制 WIPER MOTOR FAST 雨刮马达高速 WIPER MOTOR SLOW 雨刮马达低速 WIPER FAST , SLOW SWITCH 雨刮高低速切换 3. 电源分配 乘客舱 START STOP SWITCH GREEN LEDS 点火开关绿色指示灯 START STOP SWITCH RED LEDS 点火开关红色指示灯 IMMO-CLK 发动机防盗-时钟 IMMO-DATA 发动机防盗-数据 STARTER RELAY COIL CONTROL 起动继电器线圈控制 AUXILIARY SW 附件位置开关 IGNITION SW 点火位置开关 CRANK SW 起动位置开关 STARTER MOTOR RELAY COIL CTRL 起动马达继电器控制 REAR WIN PWR SUPPLY RH 后右车窗电源 STARTER STOP SWITCH PWR 点火开关电源 INERTIA SWITCH PWR 惯性开关电源 DIAGNOSTIC SOCKET 诊断座 STEERING ANGLE SENSOR 方向盘转角传感器 FR WIN PWR SUPPLY RH 前右车窗电源 ICE HEAD UNIT PWR SUPPLY 音响主机电源提供 ACC COMPONENTS PWR 附件电源 REAR WIN PWR SUPPLY LH 左后车窗电源 HCU ECU PWR SUPPLR 空调控制面板电源 HAZARD POWER 危险警告灯电源 MLS, DDSP. MIRRORS 灯光主开关 DDSP 后视镜 LOADSPACE AUX POWER SOCKET 后箱附件电源插座 SUNROOF PWR SUPPLY 天窗电源提供 PASSENGER SEAT MOTOR PWR 乘客座椅电源提供 TRIP COMPUTER 旅程电脑 GND 接地 ABS ,GEARBOX ECU BATT ABS 变速箱电脑电源 4....
