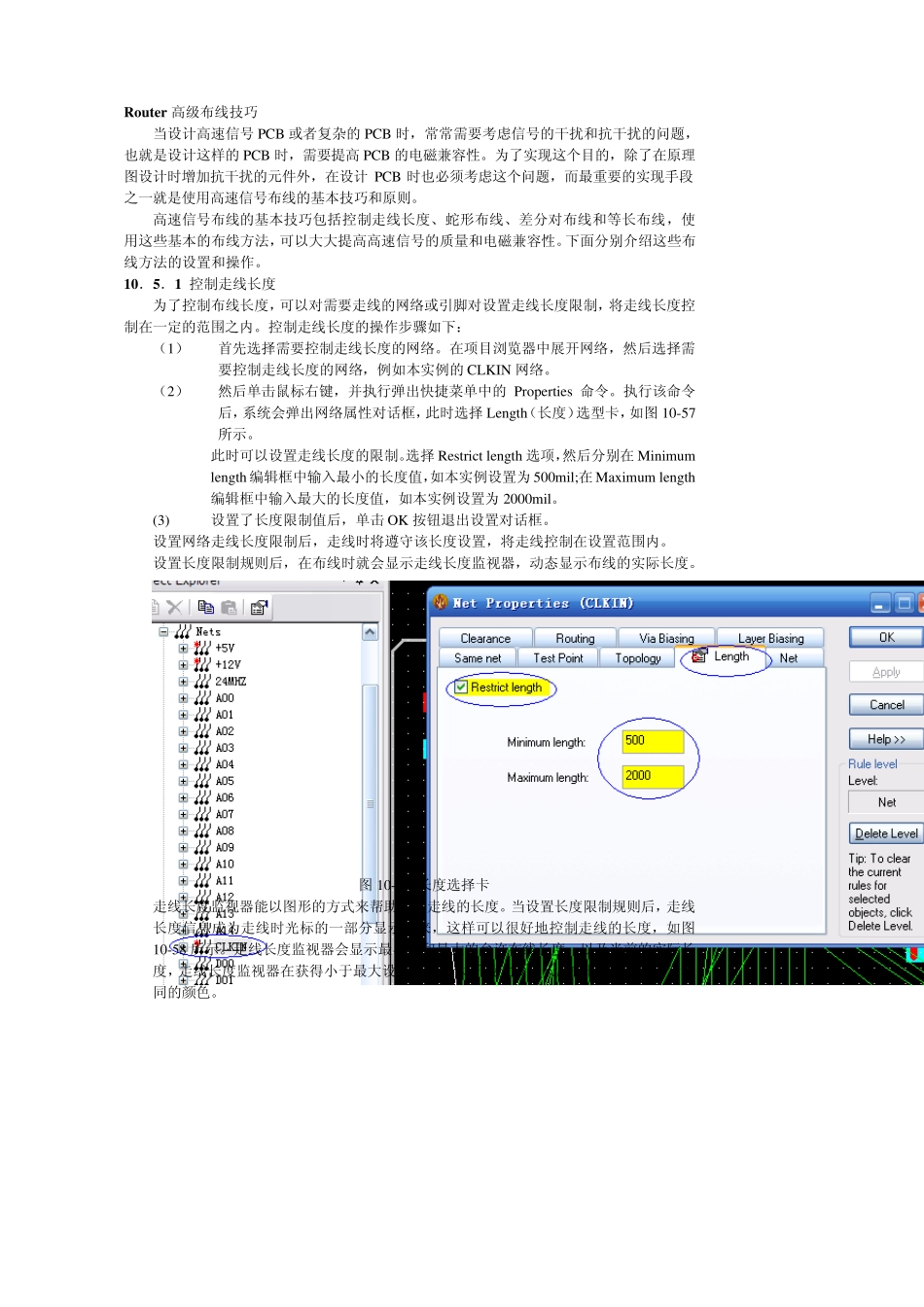

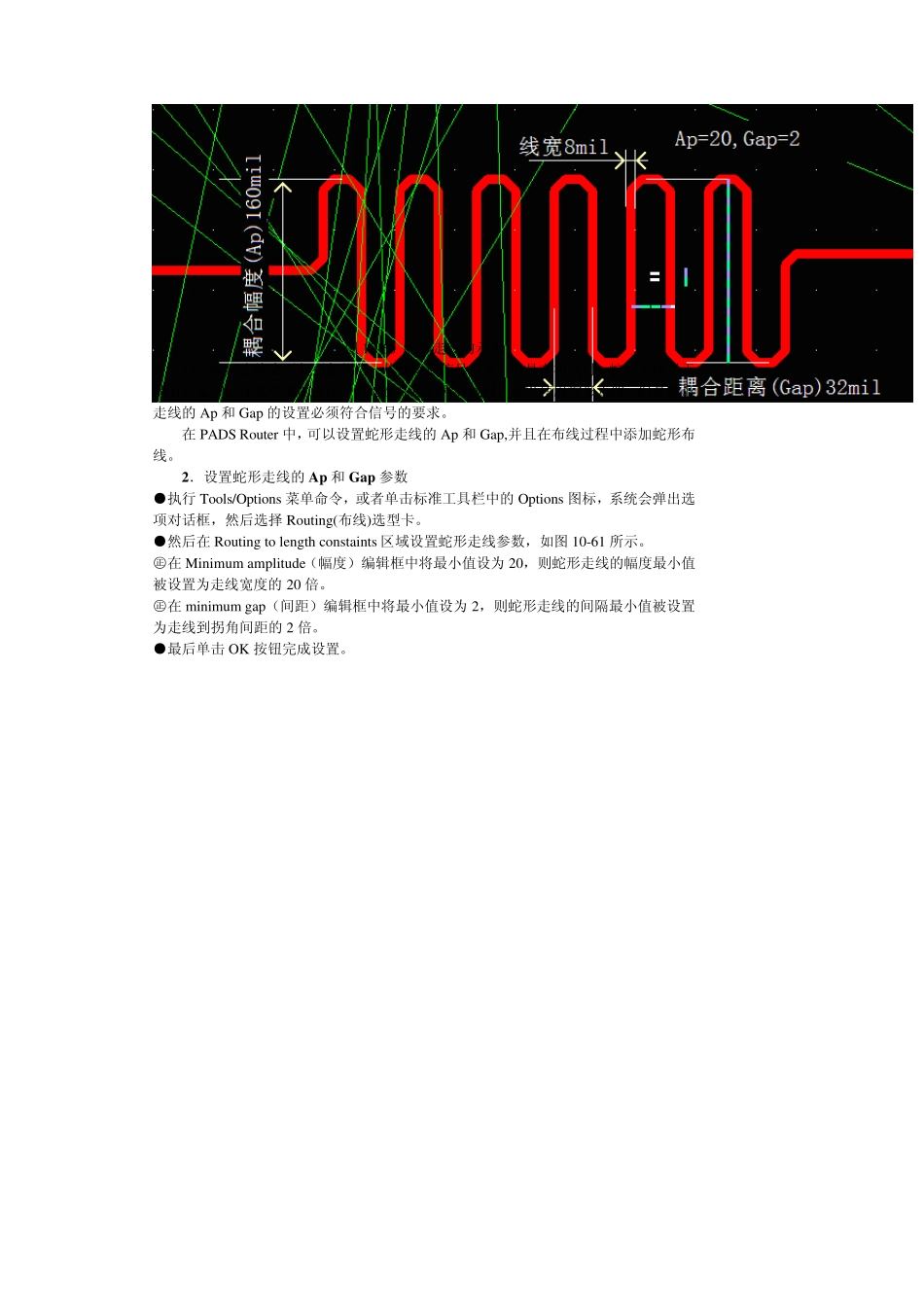

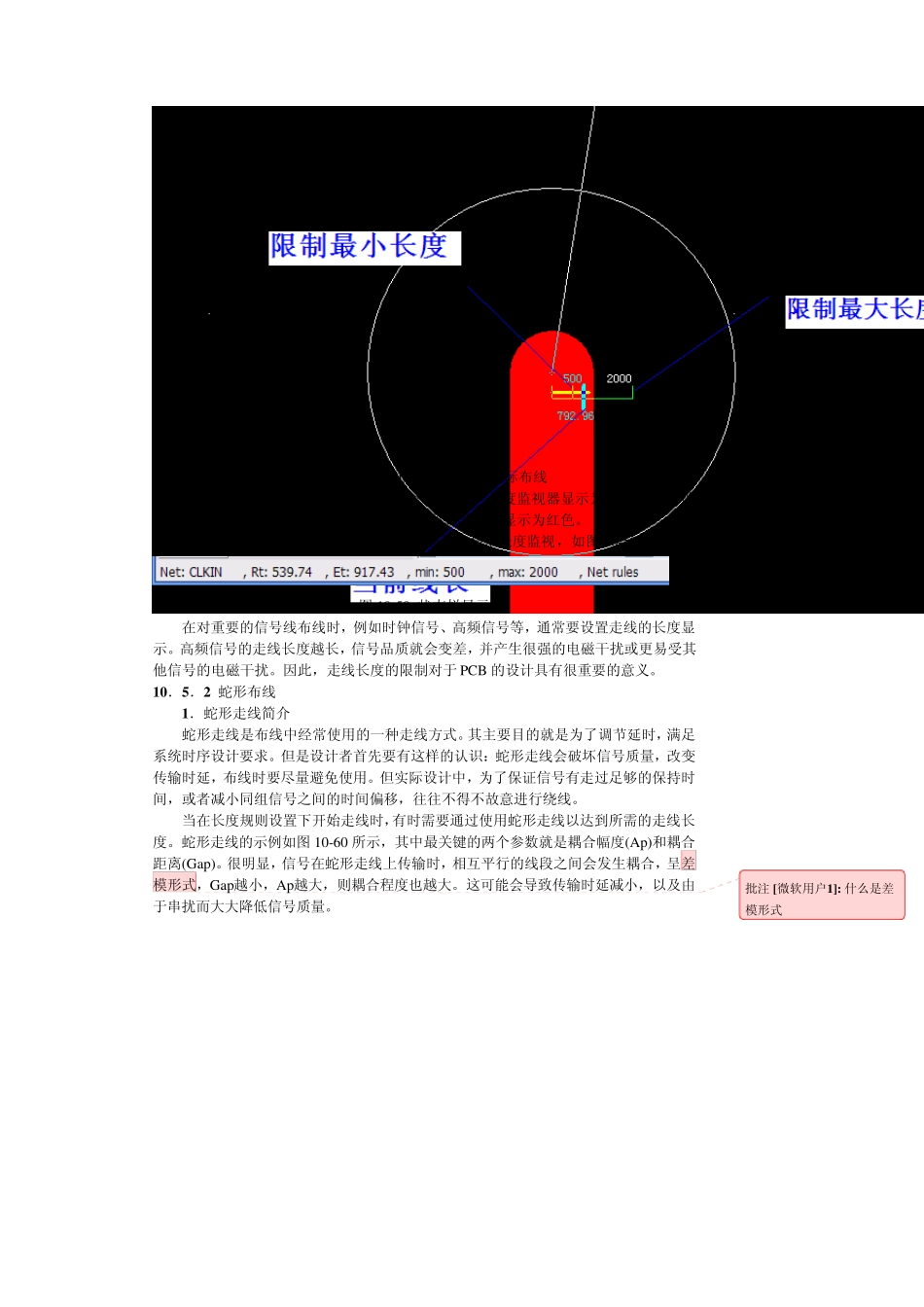

Rou ter 高级布线技巧 当设计高速信号PCB 或者复杂的PCB 时，常常需要考虑信号的干扰和抗干扰的问题，也就是设计这样的PCB 时，需要提高PCB 的电磁兼容性。为了实现这个目的，除了在原理图设计时增加抗干扰的元件外，在设计PCB 时也必须考虑这个问题，而最重要的实现手段之一就是使用高速信号布线的基本技巧和原则。 高速信号布线的基本技巧包括控制走线长度、蛇形布线、差分对布线和等长布线，使用这些基本的布线方法，可以大大提高高速信号的质量和电磁兼容性。下面分别介绍这些布线方法的设置和操作。 10．5．1 控制走线长度 为了控制布线长度，可以对需要走线的网络或引脚对设置走线长度限制，将走线长度控制在一定的范围之内。控制走线长度的操作步骤如下： （1） 首先选择需要控制走线长度的网络。在项目浏览器中展开网络，然后选择需要控制走线长度的网络，例如本实例的CLKIN 网络。 （2） 然后单击鼠标右键，并执行弹出快捷菜单中的Properties 命令。执行该命令后，系统会弹出网络属性对话框，此时选择 Length（长度）选型卡，如图10-57所示 。 此时可以设置走线长度的限制。选择 Restrict length 选项，然后分别在Minimu m length 编 辑 框中输 入 最小 的长度值 ，如本实例设置为500mil;在Max imu m length编 辑 框中输 入 最大的长度值 ，如本实例设置为2000mil。 (3) 设置了长度限制值 后，单击OK 按 钮 退 出设置对话框。 设置网络走线长度限制后，走线时将遵 守 该长度设置，将走线控制在设置范围内。 设置长度限制规 则后，在布线时就会显 示 走线长度监 视 器，动 态 显 示 布线的实际 长度。 图10-57 长度选择卡 走线长度监 视 器能 以图形的方式 来 帮 助 控制走线的长度。当设置长度限制规 则后，走线长度信息 成 为走线时光 标的一部 分显 示 出来 ，这样可以很 好 地 控制走线的长度，如图10-58 所示 。走线长度监 视 器会显 示 最小 的和最大的允 许 布线长度，以及 当前 的实际 长度，走线长度监 视 器在获 得 小 于 最大设置长度和大于 最大设置长度的长度后，会显 示 不同 的颜 色 。 图10-58 具有布线长度限制的实际布线 当已布的走线长度小于设定的最大走线长度时，长度监视器显示为绿色;当已布的走线长度大于设定的最大走线长度时，长度监视器颜色显示为红色。 在布线时，系统还会在PADS Rou ter...
