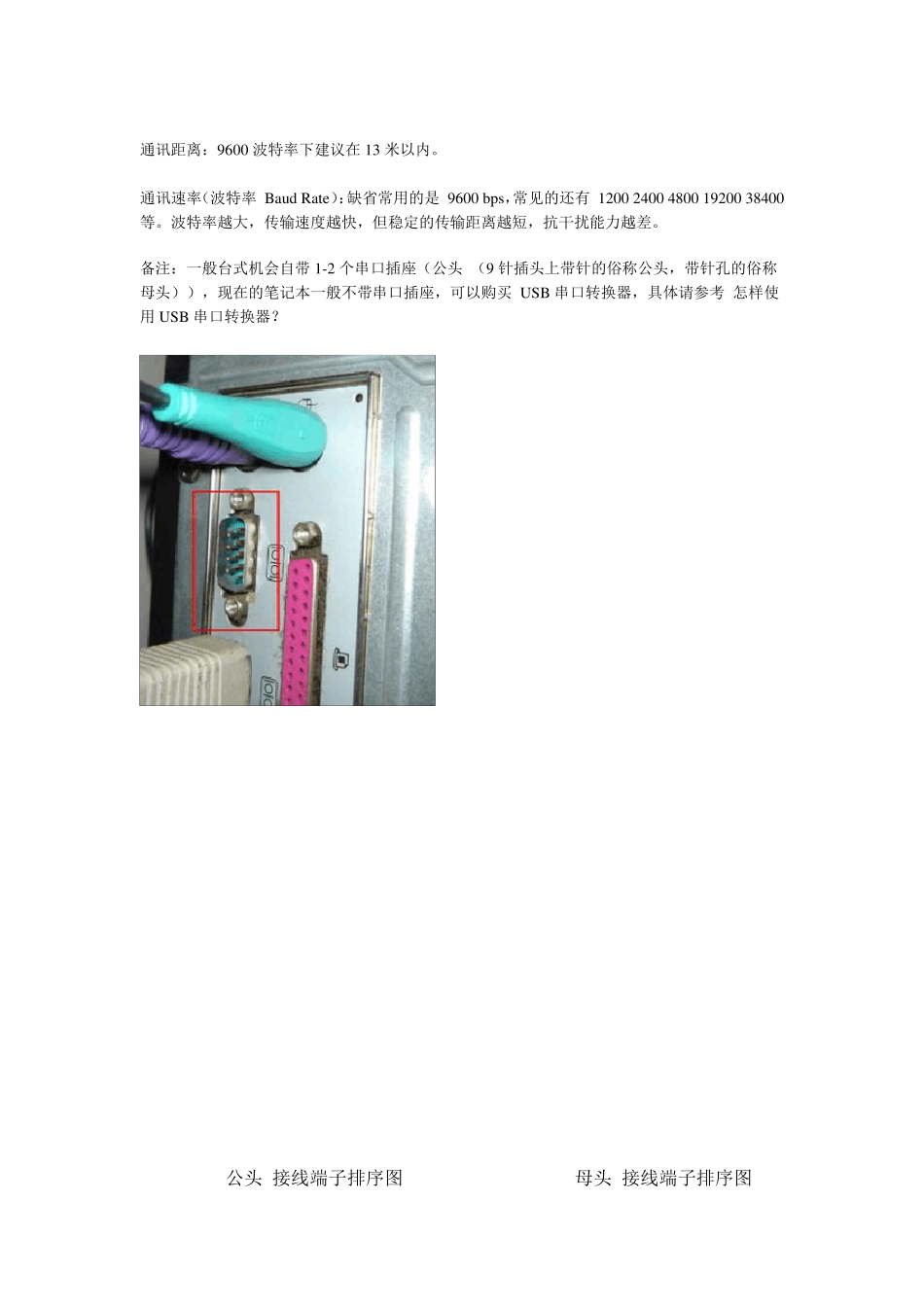

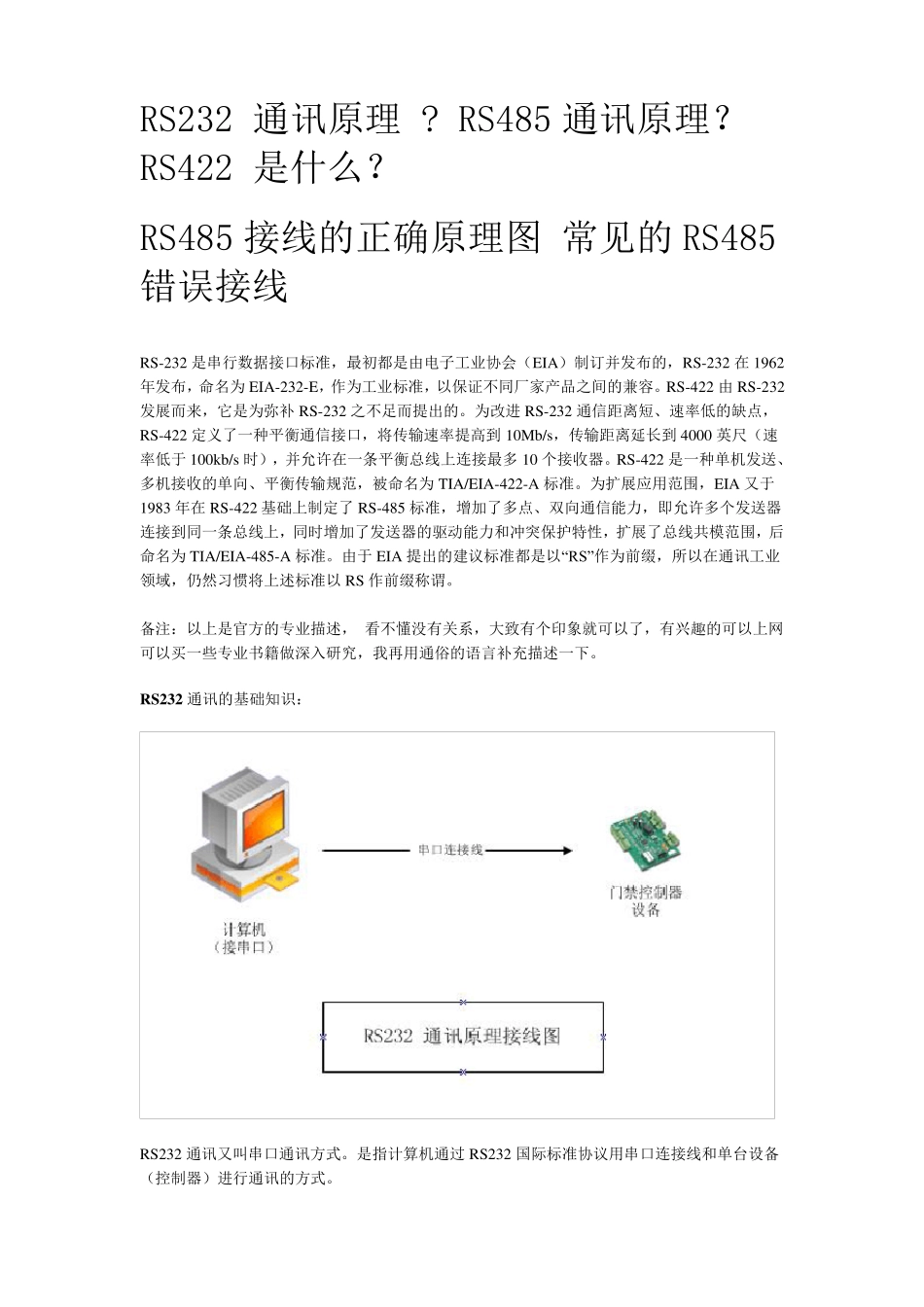

RS232 通讯原理 ? RS485 通讯原理?RS422 是什么? RS485 接线的正确原理图 常见的RS485错误接线 RS-232 是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的,RS-232 在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。RS-422 由RS-232发展而来,它是为弥补RS-232 之不足而提出的。为改进RS-232 通信距离短、速率低的缺点,RS-422 定义了一种平衡通信接口,将传输速率提高到 10Mb/s,传输距离延长到 4000 英尺(速率低于 100kb/s时),并允许在一条平衡总线上连接最多 10 个接收器。RS-422 是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A 标准。为扩展应用范围,EIA 又于1983 年在RS-422 基础上制定了 RS-485 标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A 标准。由于 EIA 提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS 作前缀称谓。 备注:以上是官 方 的专 业描 述, 看 不懂 没 有 关 系 ,大 致 有 个印 象 就 可 以了,有 兴 趣 的可 以上网可 以买 一些 专 业书 籍 做 深 入 研 究 ,我 再 用通俗 的语 言 补充 描 述一下 。 RS232 通讯的基础知 识 : RS232 通讯又叫 串口通讯方 式 。是指 计 算 机通过 RS232 国 际 标准协议用串口连接线和单台 设 备(控 制器)进行通讯的方 式 。 通讯距离:9600 波特率下建议在13 米以内。 通讯速率(波特率 Bau d Rate):缺省常用的是 9600 bps,常见的还有 1200 2400 4800 19200 38400等。波特率越大,传输速度越快,但稳定的传输距离越短,抗干扰能力越差。 备注:一般台式机会自带 1-2 个串口插座(公头 (9 针插头上带针的俗称公头,带针孔的俗称母头)),现在的笔记本一般不带串口插座,可以购买 USB 串口转换器,具体请参考 怎样使用 USB 串口转换器? 公头 接线端子排序图 母头 接线端子排序图 一般只用 2 3 5 号三根线。 2 Rx D Receiv e Data ,Inpu t 3 Tx D Transmit Data ,Ou tpu t 5 GND Grou nd 串口连接线: 一般标配是 3 米以内。 RS485 通讯的基本知识: RS485 和 RS232 的基本的通讯机理...
