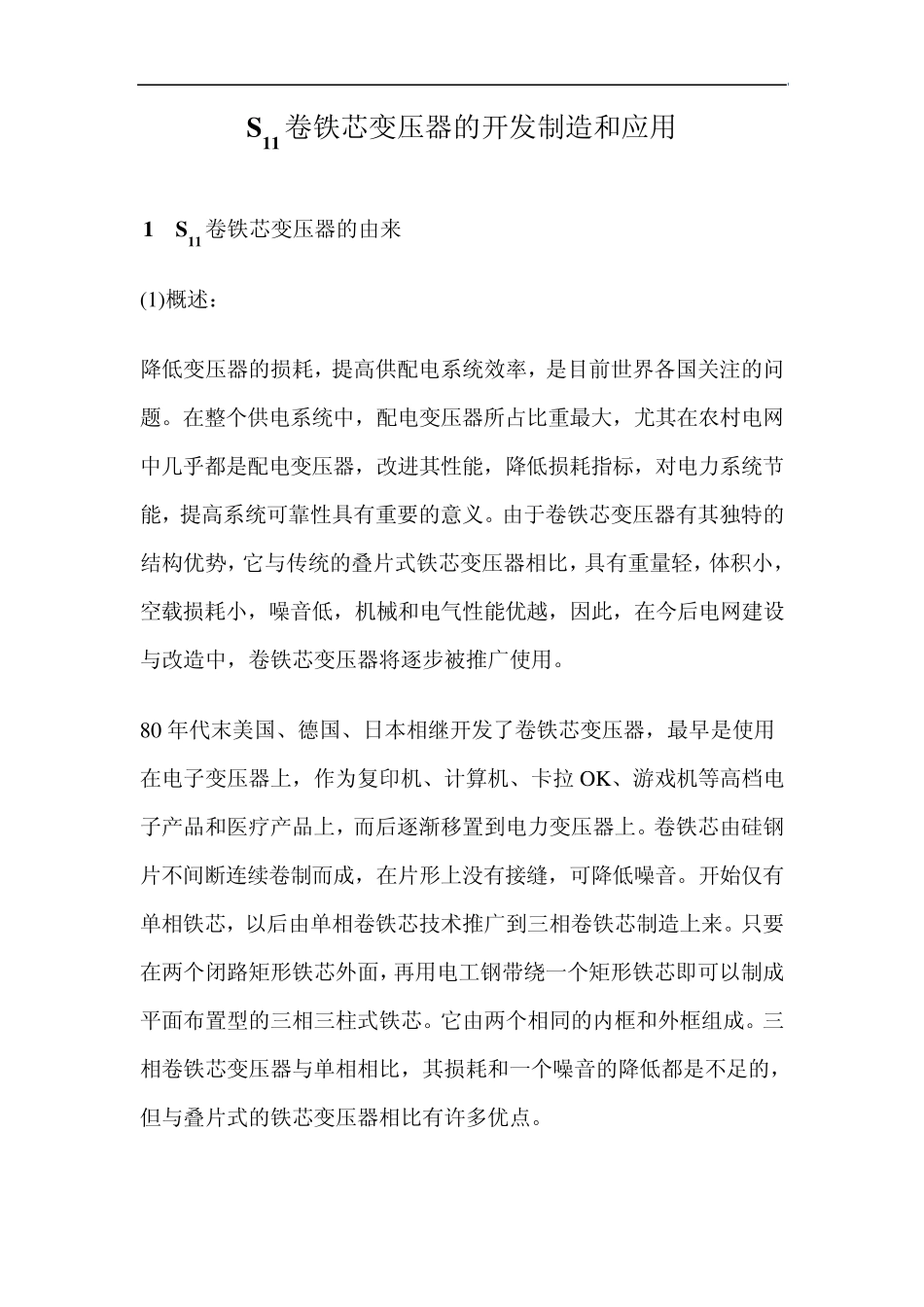

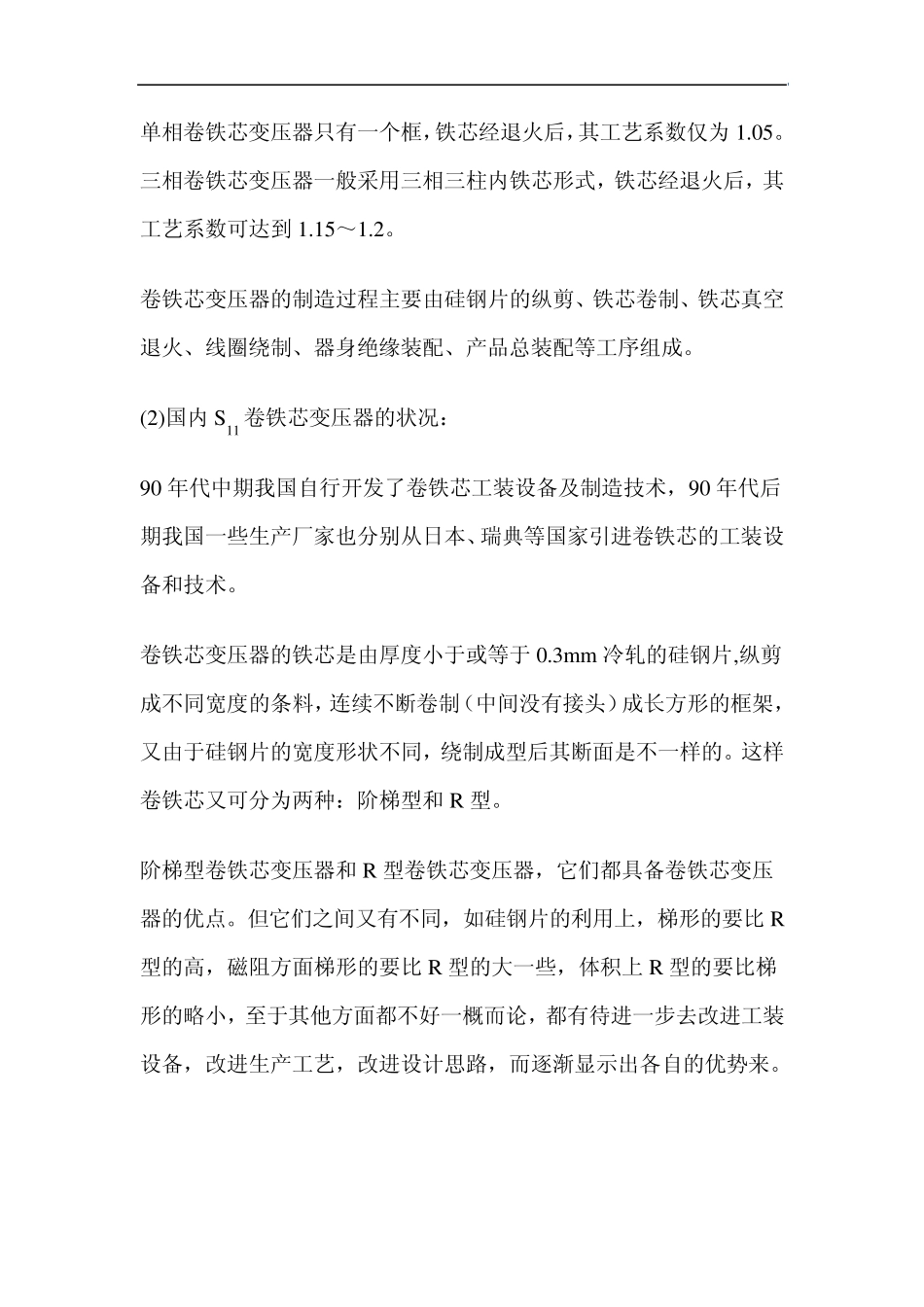

S11 卷铁芯变压器的开发制造和应用 1 S11 卷铁芯变压器的由来 (1)概述： 降低变压器的损耗，提高供配电系统效率，是目前世界各国关注的问题。在整个供电系统中，配电变压器所占比重最大，尤其在农村电网中几乎都是配电变压器，改进其性能，降低损耗指标，对电力系统节能，提高系统可靠性具有重要的意义。由于卷铁芯变压器有其独特的结构优势，它与传统的叠片式铁芯变压器相比，具有重量轻，体积小，空载损耗小，噪音低，机械和电气性能优越，因此，在今后电网建设与改造中，卷铁芯变压器将逐步被推广使用。 80 年代末美国、德国、日本相继开发了卷铁芯变压器，最早是使用在电子变压器上，作为复印机、计算机、卡拉 O K 、游戏机等高档电子产品和医疗产品上，而后逐渐移置到电力变压器上。卷铁芯由硅钢片不间断连续卷制而成，在片形上没有接缝，可降低噪音。开始仅有单相铁芯，以后由单相卷铁芯技术推广到三相卷铁芯制造上来。只要在两个闭路矩形铁芯外面，再用电工钢带绕一个矩形铁芯即可以制成平面布置型的三相三柱式铁芯。它由两个相同的内框和外框组成。三相卷铁芯变压器与单相相比，其损耗和一个噪音的降低都是不足的，但与叠片式的铁芯变压器相比有许多优点。 单相卷铁芯变压器只有一个框，铁芯经退火后，其工艺系数仅为1.05。三相卷铁芯变压器一般采用三相三柱内铁芯形式，铁芯经退火后，其工艺系数可达到1.15～1.2。 卷铁芯变压器的制造过程主要由硅钢片的纵剪、铁芯卷制、铁芯真空退火、线圈绕制、器身绝缘装配、产品总装配等工序组成。 (2)国内S11 卷铁芯变压器的状况： 90 年代中期我国自行开发了卷铁芯工装设备及制造技术，90 年代后期我国一些生产厂家也分别从日本、瑞典等国家引进卷铁芯的工装设备和技术。 卷铁芯变压器的铁芯是由厚度小于或等于 0.3m m 冷轧的硅钢片,纵剪成不同宽度的条料，连续不断卷制（中间没有接头）成长方形的框架，又由于硅钢片的宽度形状不同，绕制成型后其断面是不一样的。这样卷铁芯又可分为两种：阶梯型和 R 型。 阶梯型卷铁芯变压器和 R 型卷铁芯变压器，它们都具备卷铁芯变压器的优点。但它们之间又有不同，如硅钢片的利用上，梯形的要比 R型的高，磁阻方面梯形的要比 R 型的大一些，体积上 R 型的要比梯形的略小，至于其他方面都不好一概而论，都有待进一步去改进工装设备，改进生产工艺，改进设计思路，而逐渐显示出各自的优势来。 目前我国生产S11 卷铁芯变压器的...
