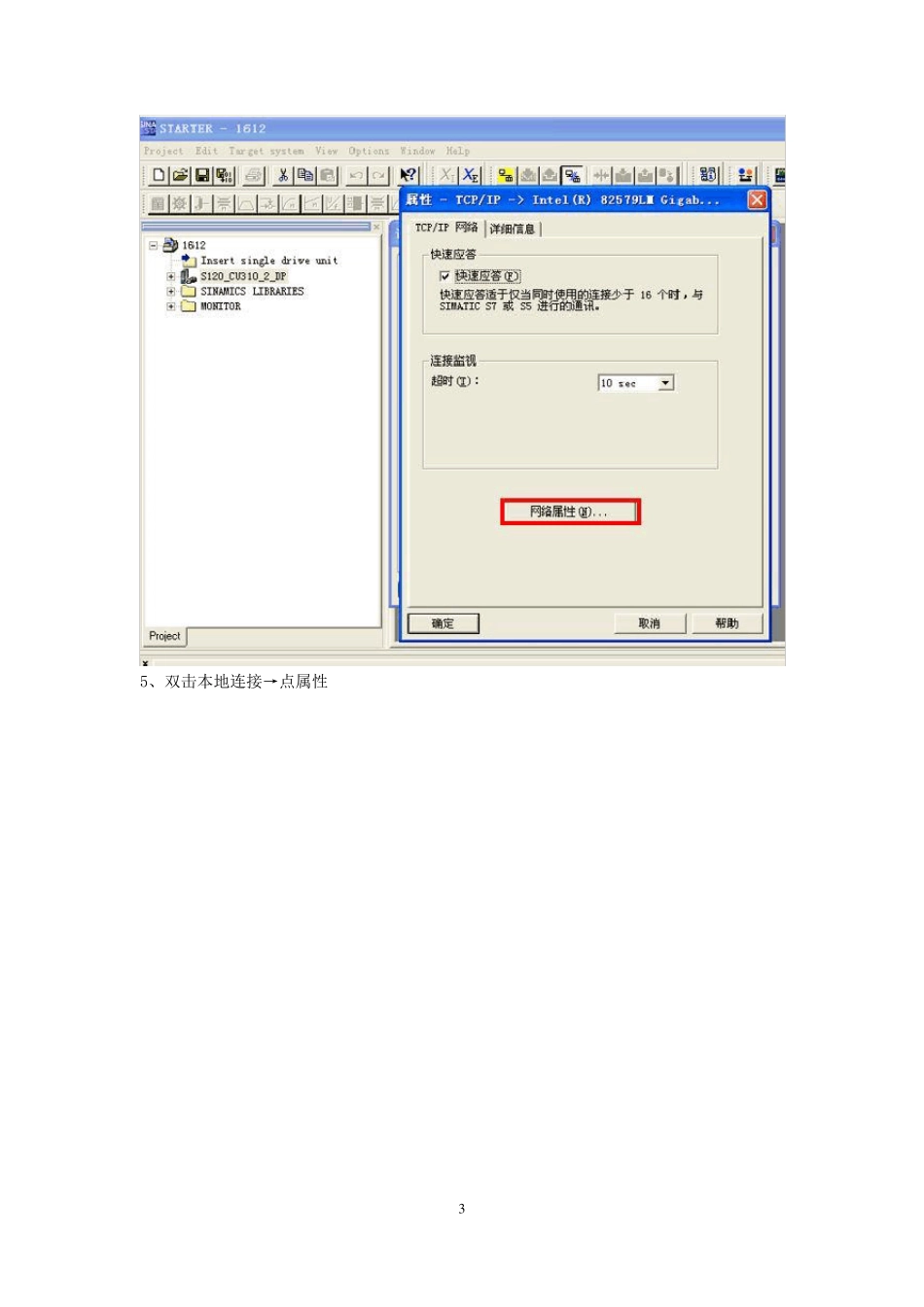

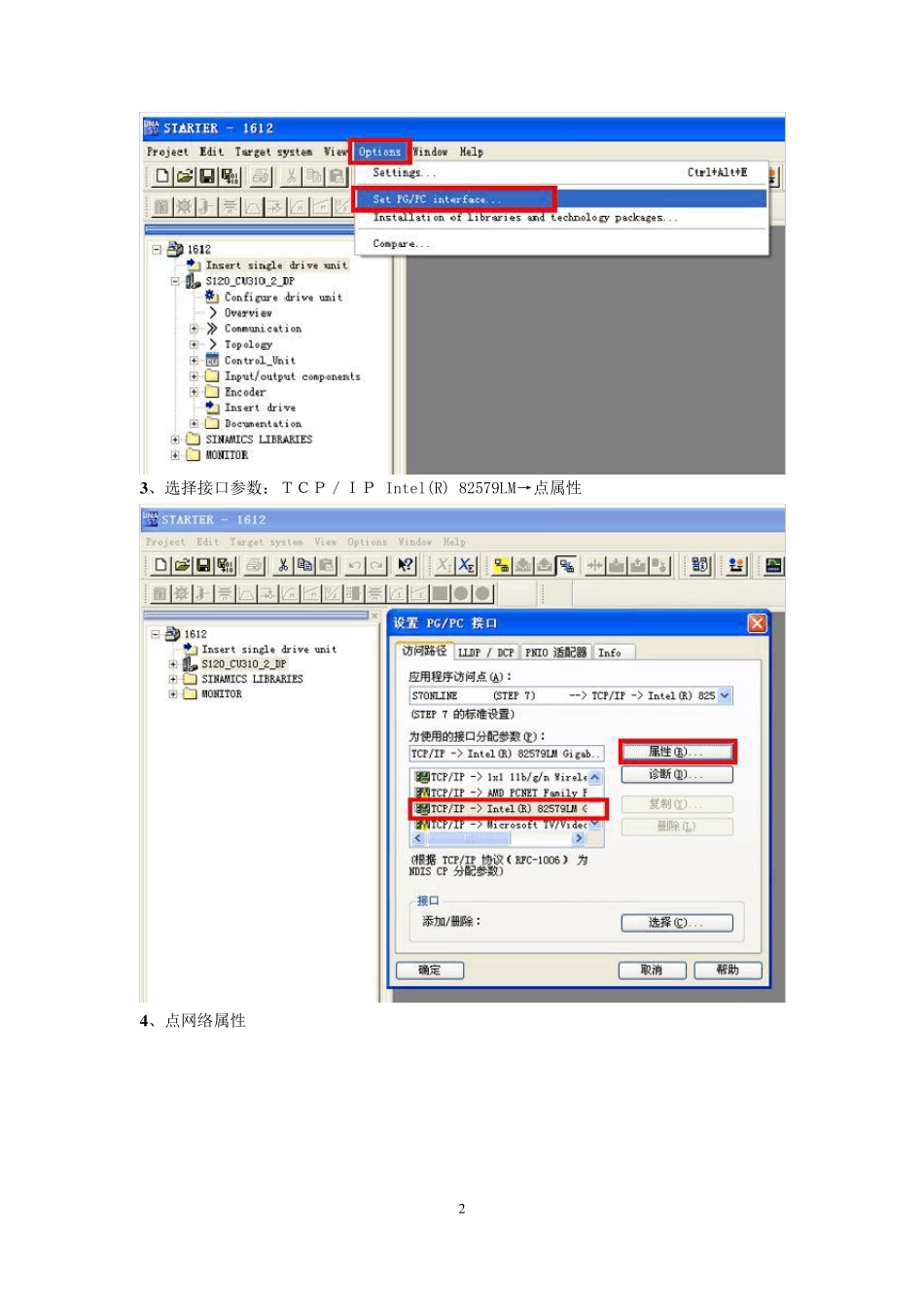

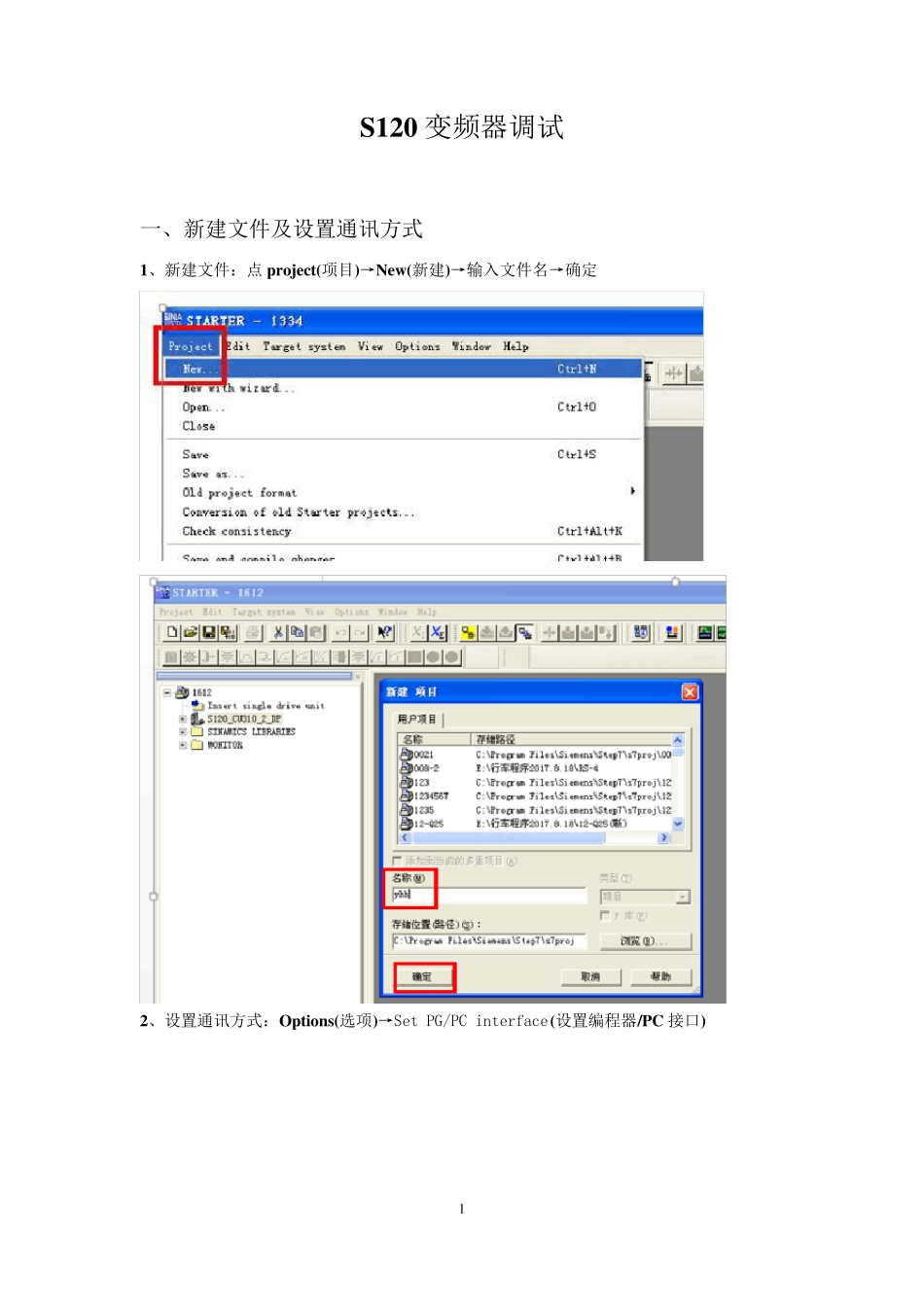

1 S120 变频器调试 一、新建文件及设置通讯方式 1、新建文件：点project(项目)→New (新建)→输入文件名→确定 2、设置通讯方式：Options(选项)→Set PG/PC interface(设置编程器/PC 接口) 2 3 、选择接口参数：ＴＣＰ／ＩＰ Intel(R) 82579LM→点属性 4 、点网络属性 3 5、双击本地连接→点属性 4 6 、选择ＴＣＰ／ＩＰ协议→点属性 5 7、输入ＩＰ地址，子网掩码→点确定 二、不带编码器手动组态 1、方式一：双击 Insert single drive unit(插入驱动装置)→选控制单元型号→ＣＦ卡版本号４.５→通讯方式ＩＰ→ＯＫ 6 2、方式二：自动读取驱动装置：点击Accessible nodes(可访问节点) →钩选 Accessible nodes→点Accept（接受）→Close 3、双击Configure drive unit(配置驱动单元)→选择驱动类型 Vector(矢量)→Next→Next 7 4、选择功率单元型号→Next→Next→Next 5、Enter motor data（确认电机数据）→Motor type(电机类型):〔１〕Induction motor(rotating)感应电机(旋转)→Next 8 6 、输入电机参数→Next→Next→Next→Next 7 、电机识别选:〔０〕Inhibited(不识别)→Next 9 8、报文选择：端子控制为默认设置(999)Free telegram configuration with BICO(通过BICO 进行自由报文配置)，通讯控制选(1)Standard telegram 1,PZD-2/2(标准报文1,PZD-2/2)→Next→Next 9、点 Finish(完成) 1 0 10、选中S120_CU 310_2_DP→点在线→钩上 S120_CU 310_2_DP→OK 1 1 11、下载程序：点Dow nload(下载)→YES→Close 三、带编码器自动项目组态 1、自动读取驱动装置：点击 Accessible nodes(可访问节点) →钩选 Accessible nodes→点Accept（接受）→Close 1 2 2、点击Drive_unit_1→点在线→Connect to assigned devices(连接到指定的设备)→Close 3、点Restore factory settings(恢复出厂设置)→YES 1 3 4、双击Au tomatic Configu ration(自动配置)→点击Start（自动组态） 5、选择 Vector 矢量→→Close 1 4 6、点GO OFFLINE(离线) 7、点Configu ration(配置)→点Configure DDS(配置DDS)→修改配置参数 1 5 8、选择(21)Speed control 带编码器矢量控制→Next→Next→Next→Next→Next 8、输入电机参数→去掉电机辅助数据与等效数据 2 个钩→Next→Next 1 6 9、修改编码器参数：选1024 HTL A/B 3005→Next 10、电机识别选:〔...
