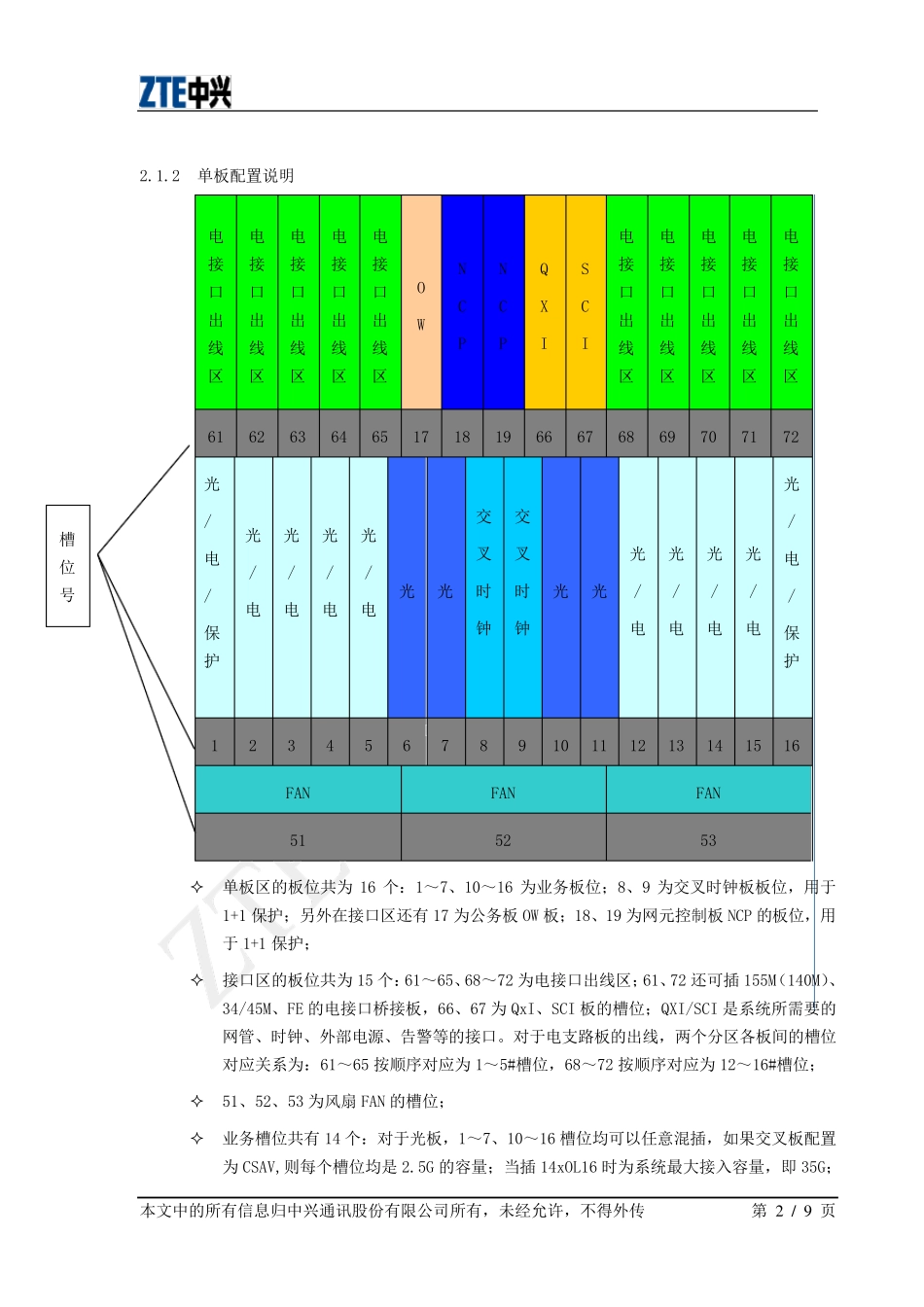

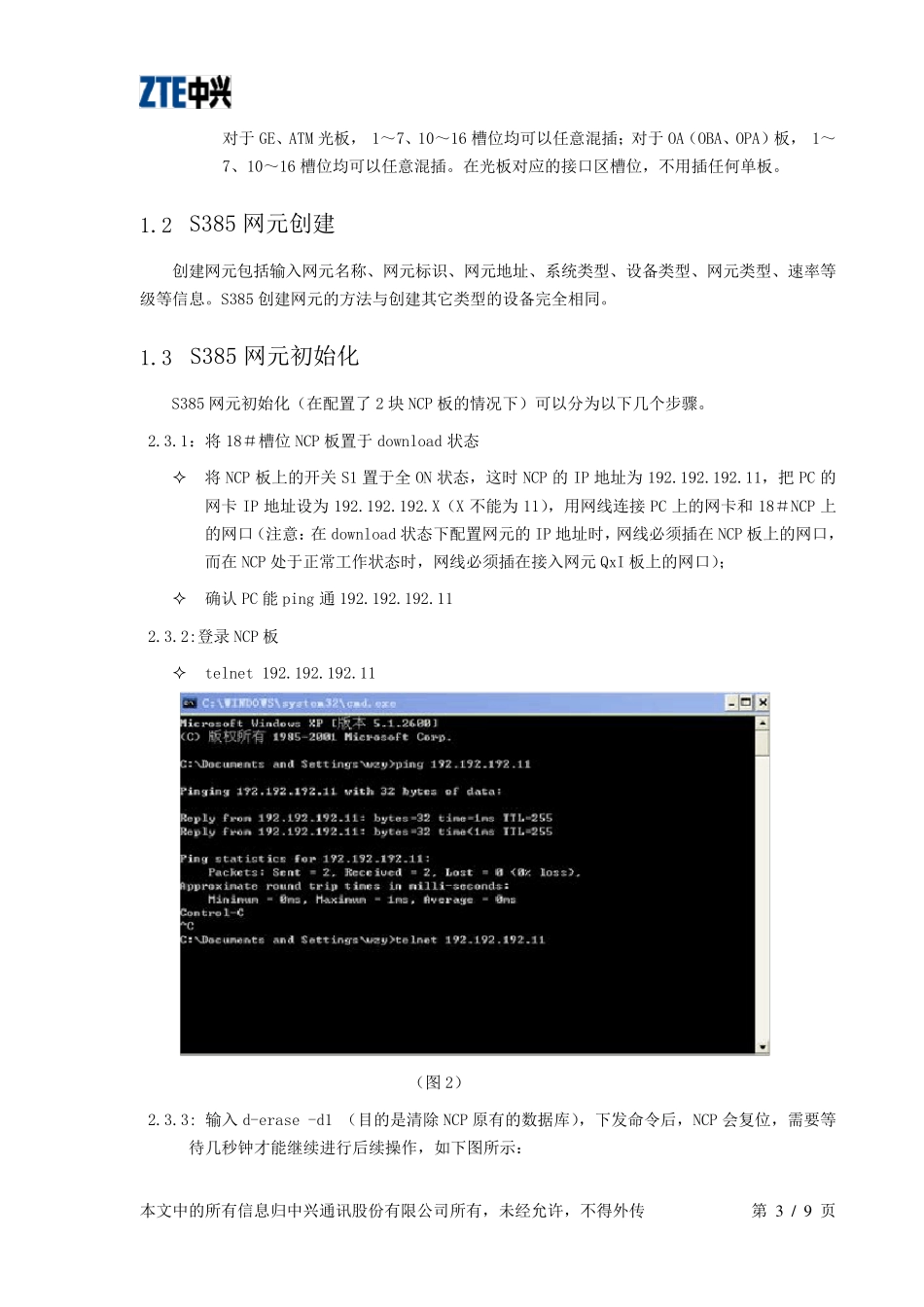

本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传 第 1 / 9 页 第1章 S385 开局调测指导 1.1 S385 整机说明 2.1.1 S385 机架功能分区如下图所示： （图 1） 机架指示灯 空 开 走线区 子架接口区 子架单板区 风 扇 防尘插箱 导风槽 本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传 第 2 / 9 页 2.1.2 单板配置说明 电接口出线区 电接口出线区 电接口出线区 电接口出线区 电接口出线区 O W N C P N C P Q X I S C I 电接口出线区 电接口出线区 电接口出线区 电接口出线区 电接口出线区 61 62 63 64 65 17 18 19 66 67 68 69 70 71 72 光 / 电 / 保护 光 / 电 光 / 电 光 / 电 光 / 电 光 光 交 叉 时 钟 交 叉 时 钟 光 光 光 / 电 光 / 电 光 / 电 光 / 电 光 / 电 / 保护 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 FAN FAN FAN 51 52 53 单板区的板位共为16 个：1～7、10～16 为业务板位；8、9 为交叉时钟板板位，用于1+1 保护；另外在接口区还有17 为公务板OW 板；18、19 为网元控制板NCP 的板位，用于 1+1 保护； 接口区的板位共为15 个：61～65、68～72 为电接口出线区；61、72 还可插 155M（140M）、34/45M、FE 的电接口桥接板，66、67 为QxI、SCI 板的槽位；QXI/SCI 是系统所需要的网管、时钟、外部电源、告警等的接口。对于电支路板的出线，两个分区各板间的槽位对应关系为：61～65 按顺序对应为1～5#槽位，68～72 按顺序对应为12～16#槽位； 51、52、53 为风扇 FAN 的槽位； 业务槽位共有14 个：对于光板，1～7、10～16 槽位均可以任意混插，如果交叉板配置为CSAV,则每个槽位均是 2.5G 的容量；当插 14xOL16 时为系统最大接入容量，即 35G；槽位号 本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传 第 3 / 9 页 对于GE、ATM 光板， 1～7、10～16 槽位均可以任意混插；对于OA（OBA、OPA）板， 1～7、10～16 槽位均可以任意混插。在光板对应的接口区槽位，不用插任何单板。 1.2 S385 网元创建 创建网元包括输入网元名称、网元标识、网元地址、系统类型、设备类型、网元类型、速率等级等信息。S385 创建网元的方法与创建其它类型的设备完全相同。 1.3 S385 网元初始...
