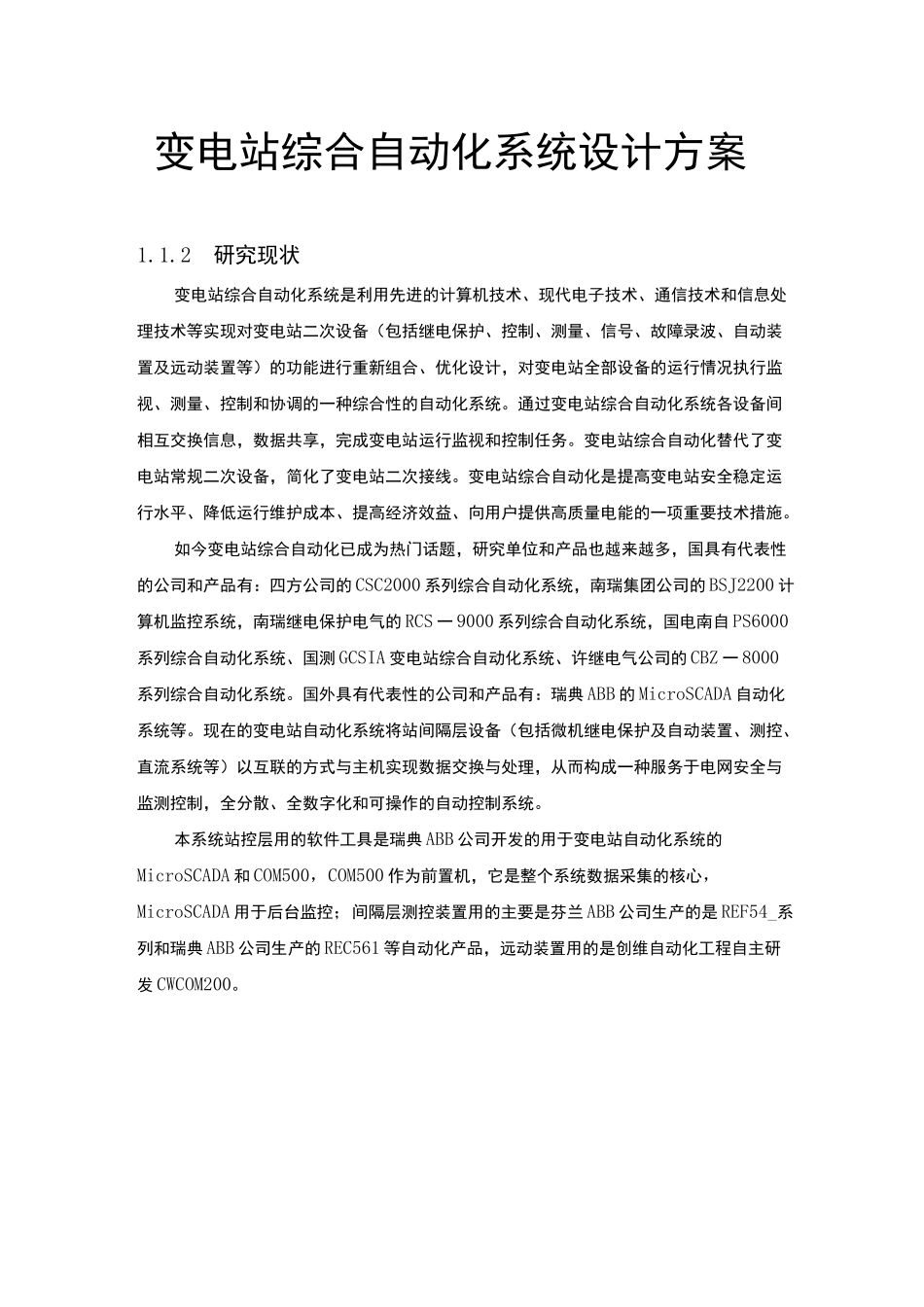

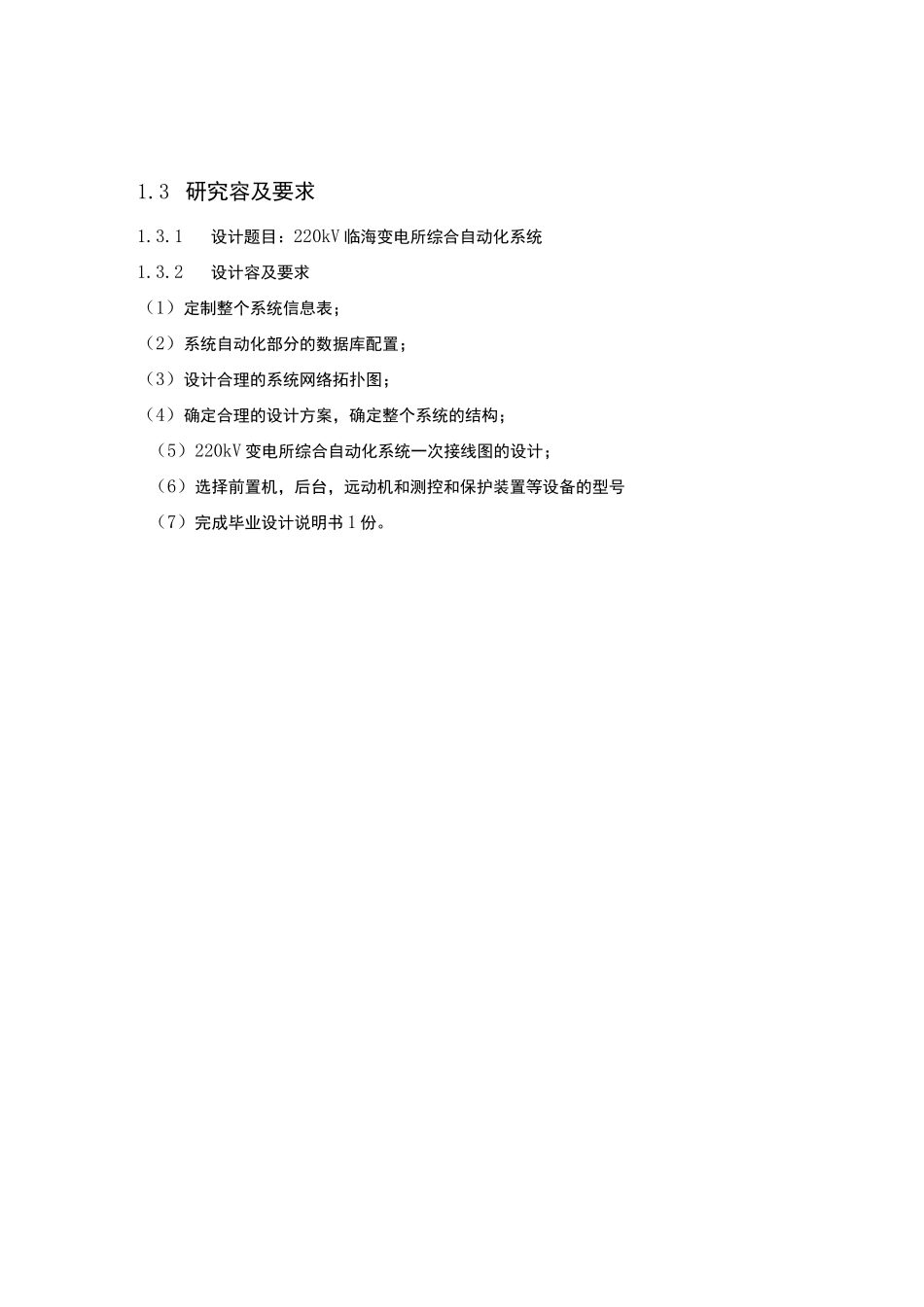

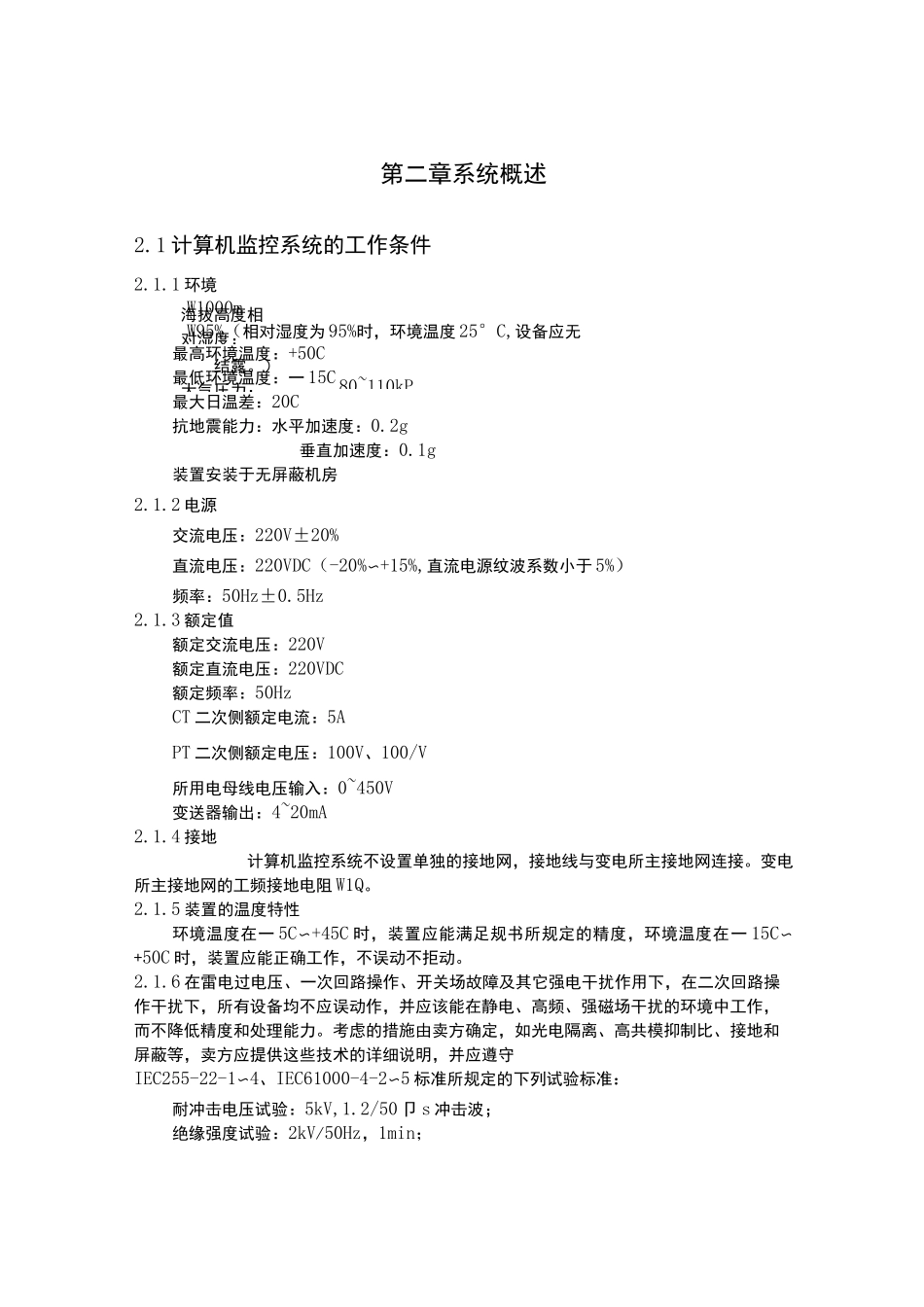

变电站综合自动化系统设计方案1.1.2研究现状变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备（包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等）的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。通过变电站综合自动化系统各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。如今变电站综合自动化已成为热门话题，研究单位和产品也越来越多，国具有代表性的公司和产品有：四方公司的 CSC2000 系列综合自动化系统，南瑞集团公司的 BSJ2200 计算机监控系统，南瑞继电保护电气的 RCS 一 9000 系列综合自动化系统，国电南自 PS6000系列综合自动化系统、国测 GCSIA 变电站综合自动化系统、许继电气公司的 CBZ 一 8000系列综合自动化系统。国外具有代表性的公司和产品有：瑞典 ABB 的 MicroSCADA 自动化系统等。现在的变电站自动化系统将站间隔层设备（包括微机继电保护及自动装置、测控、直流系统等）以互联的方式与主机实现数据交换与处理，从而构成一种服务于电网安全与监测控制，全分散、全数字化和可操作的自动控制系统。本系统站控层用的软件工具是瑞典 ABB 公司开发的用于变电站自动化系统的MicroSCADA 和 COM500，COM500 作为前置机，它是整个系统数据采集的核心，MicroSCADA 用于后台监控；间隔层测控装置用的主要是芬兰 ABB 公司生产的是 REF54_系列和瑞典 ABB 公司生产的 REC561 等自动化产品，远动装置用的是创维自动化工程自主研发 CWCOM200。1.3 研究容及要求1.3.1设计题目：220kV 临海变电所综合自动化系统1.3.2设计容及要求（1）定制整个系统信息表；（2）系统自动化部分的数据库配置；（3）设计合理的系统网络拓扑图；（4）确定合理的设计方案，确定整个系统的结构；（5）220kV 变电所综合自动化系统一次接线图的设计；（6）选择前置机，后台，远动机和测控和保护装置等设备的型号（7）完成毕业设计说明书 1 份。海拔高度相对湿度：结露。）大气压力：80~110kP第二章系统概述2.1 计算机监控系统的工作条件2.1.1 环境W1000mW95%（相对湿度为...
