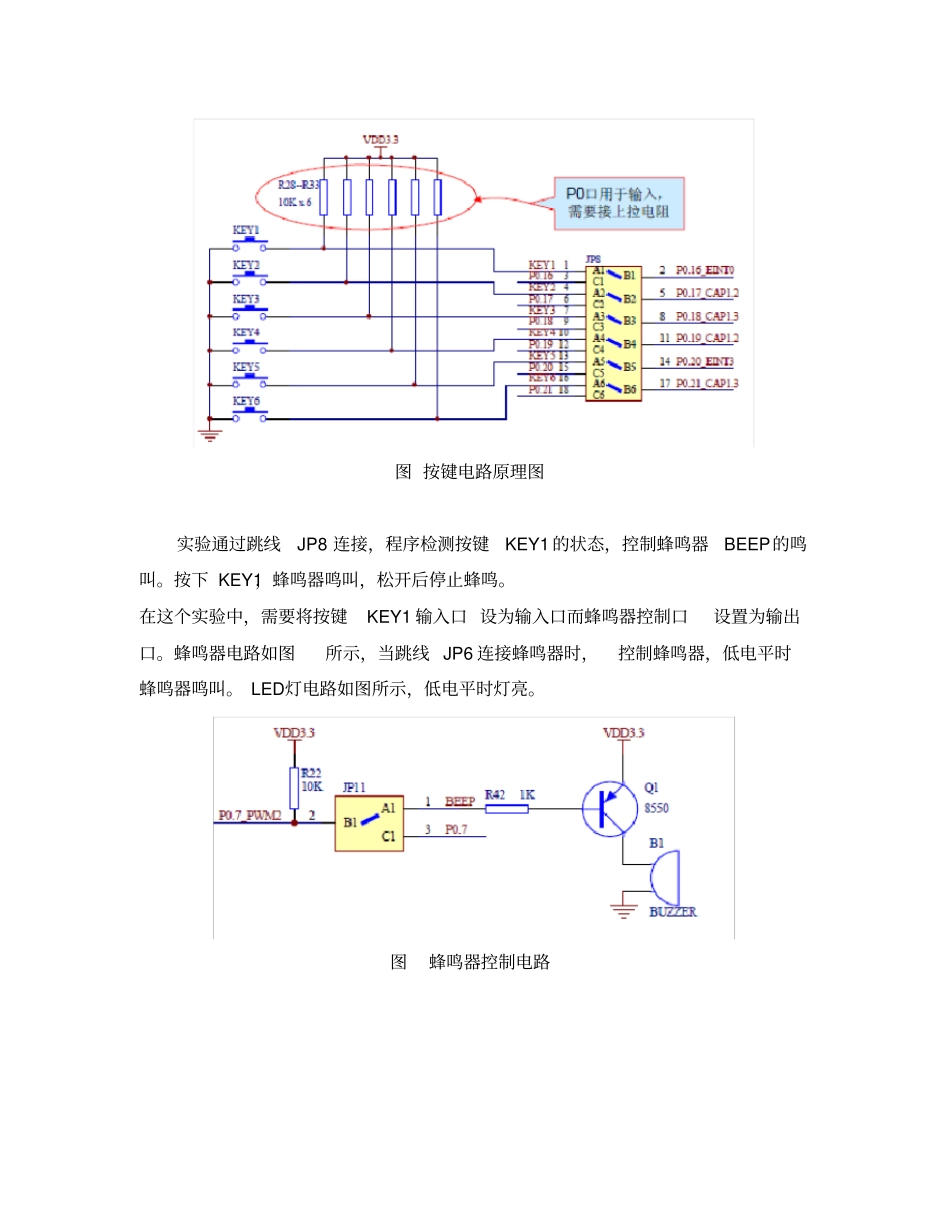

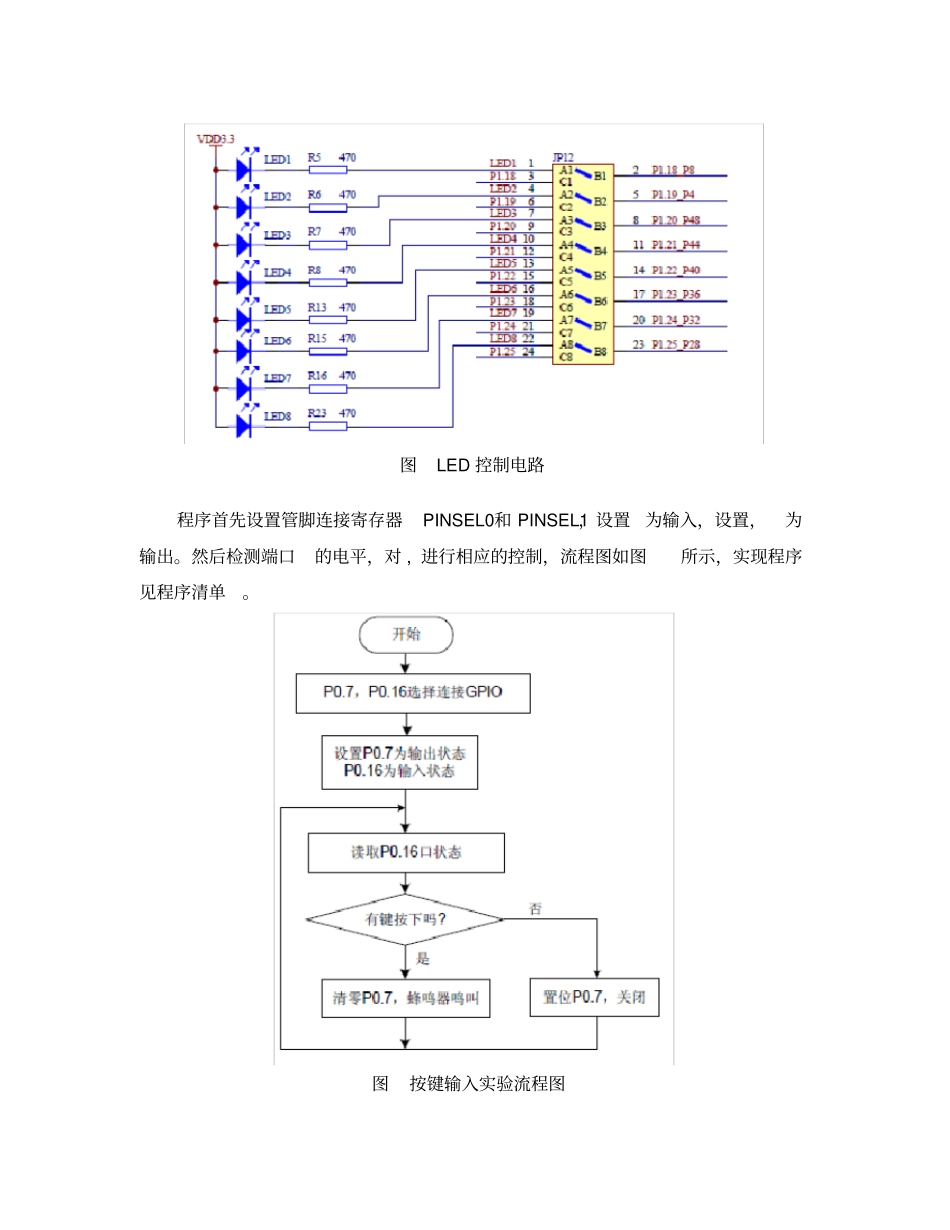

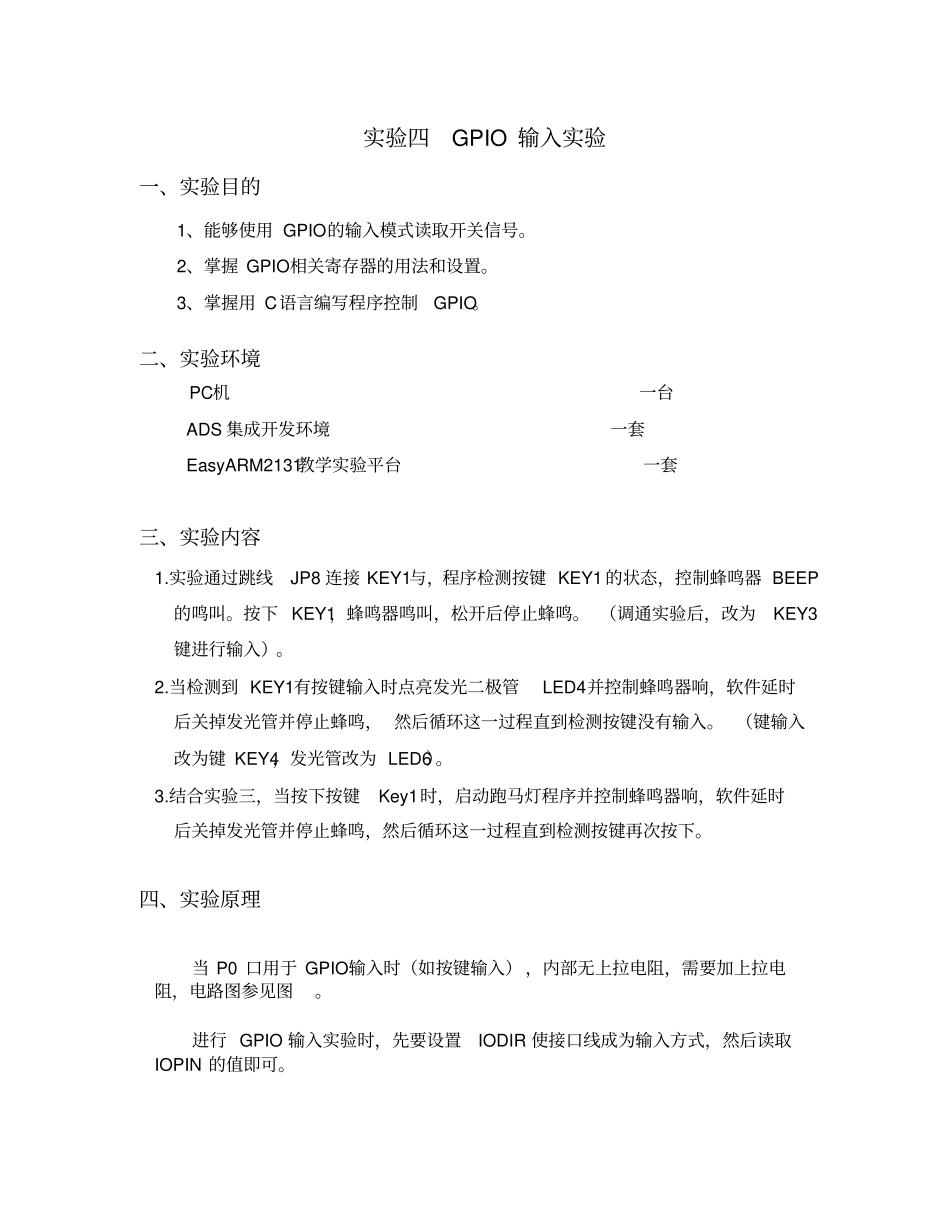

实验四GPIO 输入实验一、实验目的1、能够使用 GPIO的输入模式读取开关信号。2、掌握 GPIO相关寄存器的用法和设置。3、掌握用 C语言编写程序控制GPIO。二、实验环境PC机一台ADS 集成开发环境一套EasyARM2131教学实验平台一套三、实验内容1.实验通过跳线JP8 连接 KEY1与，程序检测按键 KEY1 的状态，控制蜂鸣器 BEEP 的鸣叫。按下 KEY1，蜂鸣器鸣叫，松开后停止蜂鸣。 （调通实验后，改为KEY3键进行输入）。2.当检测到 KEY1有按键输入时点亮发光二极管LED4并控制蜂鸣器响，软件延时后关掉发光管并停止蜂鸣， 然后循环这一过程直到检测按键没有输入。 （键输入改为键 KEY4，发光管改为 LED6）。3.结合实验三，当按下按键Key1时，启动跑马灯程序并控制蜂鸣器响，软件延时后关掉发光管并停止蜂鸣，然后循环这一过程直到检测按键再次按下。四、实验原理当 P0 口用于 GPIO输入时（如按键输入） ，内部无上拉电阻，需要加上拉电阻，电路图参见图。进行 GPIO 输入实验时，先要设置IODIR 使接口线成为输入方式，然后读取IOPIN 的值即可。图 按键电路原理图实验通过跳线JP8 连接，程序检测按键KEY1 的状态，控制蜂鸣器BEEP 的鸣叫。按下 KEY1，蜂鸣器鸣叫，松开后停止蜂鸣。在这个实验中，需要将按键KEY1 输入口 设为输入口而蜂鸣器控制口设置为输出口。蜂鸣器电路如图所示，当跳线 JP6 连接蜂鸣器时，控制蜂鸣器，低电平时蜂鸣器鸣叫。 LED灯电路如图所示，低电平时灯亮。图蜂鸣器控制电路图LED 控制电路程序首先设置管脚连接寄存器PINSEL0 和 PINSEL1，设置为输入，设置，为输出。然后检测端口的电平，对 , 进行相应的控制，流程图如图所示，实现程序见程序清单。图按键输入实验流程图五、实验步骤、源代码及调试结果内容 1实验步骤① 启动集成开发环境， 选择 ARM Executable Image for lpc2131工程模板建立一个工程 BEEP_key。② 在 user 组里编写主程序代码。③ 选用 DebugInFLASH生成目标，然后编译链接工程。④ 将 EasyARM教学实验开发平台上的相应管脚跳线短接。⑤ 选择 Project->Debug，启动 AXD进行 JLINK仿真调试。⑥ 全速运行程序，程序将会在的主函数中停止。如下图所示：⑦ 单击 Context Variable图标按钮（或者选择Processor Views->Variables）打开变量观察窗口，通过此窗口可以观察局部变量和全局变量。选择System Views->Debugger Internals 即可打开 LPC2000系列 ...
