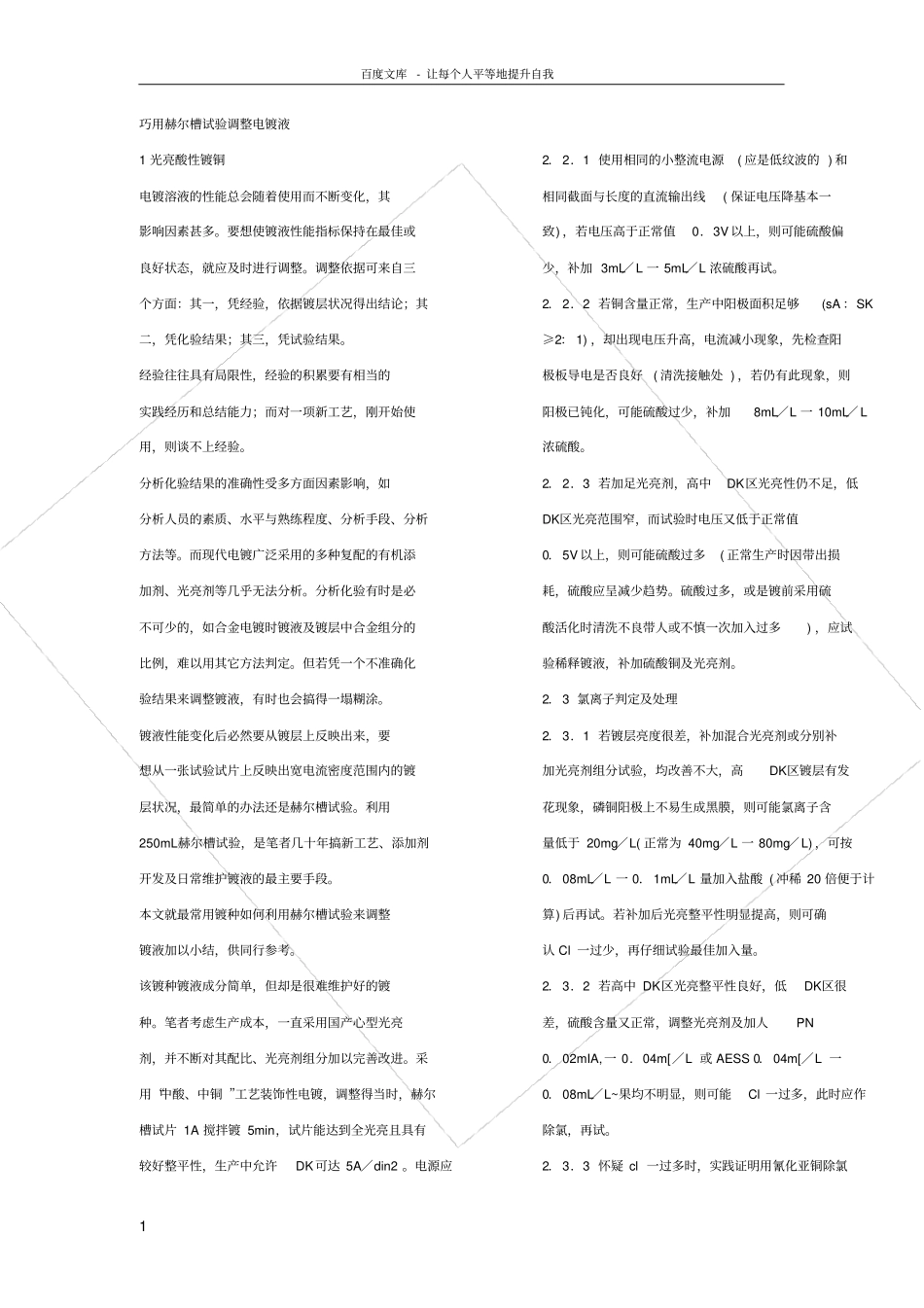

百度文库- 让每个人平等地提升自我1 巧用赫尔槽试验调整电镀液1 光亮酸性镀铜2． 2．1 使用相同的小整流电源( 应是低纹波的 ) 和电镀溶液的性能总会随着使用而不断变化，其相同截面与长度的直流输出线( 保证电压降基本一影响因素甚多。要想使镀液性能指标保持在最佳或致) ，若电压高于正常值0．3V 以上，则可能硫酸偏良好状态，就应及时进行调整。调整依据可来自三少，补加 3mL／ L 一 5mL／L 浓硫酸再试。个方面：其一，凭经验，依据镀层状况得出结论；其2． 2．2 若铜含量正常，生产中阳极面积足够(sA ：SK 二，凭化验结果；其三，凭试验结果。≥2： 1) ，却出现电压升高，电流减小现象，先检查阳经验往往具有局限性，经验的积累要有相当的极板导电是否良好( 清洗接触处 ) ，若仍有此现象，则实践经历和总结能力；而对一项新工艺，刚开始使阳极已钝化，可能硫酸过少，补加8mL／L 一 10mL／ L 用，则谈不上经验。浓硫酸。分析化验结果的准确性受多方面因素影响，如2． 2．3 若加足光亮剂，高中DK区光亮性仍不足，低分析人员的素质、水平与熟练程度、分析手段、分析DK区光亮范围窄，而试验时电压又低于正常值方法等。而现代电镀广泛采用的多种复配的有机添0． 5V 以上，则可能硫酸过多( 正常生产时因带出损加剂、光亮剂等几乎无法分析。分析化验有时是必耗，硫酸应呈减少趋势。硫酸过多，或是镀前采用硫不可少的，如合金电镀时镀液及镀层中合金组分的酸活化时清洗不良带人或不慎一次加入过多) ，应试比例，难以用其它方法判定。但若凭一个不准确化验稀释镀液，补加硫酸铜及光亮剂。验结果来调整镀液，有时也会搞得一塌糊涂。2． 3 氯离子判定及处理镀液性能变化后必然要从镀层上反映出来，要2． 3．1 若镀层亮度很差，补加混合光亮剂或分别补想从一张试验试片上反映出宽电流密度范围内的镀加光亮剂组分试验，均改善不大，高DK区镀层有发层状况，最简单的办法还是赫尔槽试验。利用花现象，磷铜阳极上不易生成黑膜，则可能氯离子含250mL赫尔槽试验，是笔者几十年搞新工艺、添加剂量低于 20mg／L( 正常为 40mg／L 一 80mg／ L) ，可按开发及日常维护镀液的最主要手段。0． 08mL／L 一 0． 1mL／L 量加入盐酸 ( 冲稀 20 倍便于计本文就最常用镀种如何利用赫尔槽试验来调整算) 后再试。若补加后光亮整平性明显提高，则可确镀液加以小结，供同行参考。认 Cl 一过少，再仔细试验最佳加入量。该...
