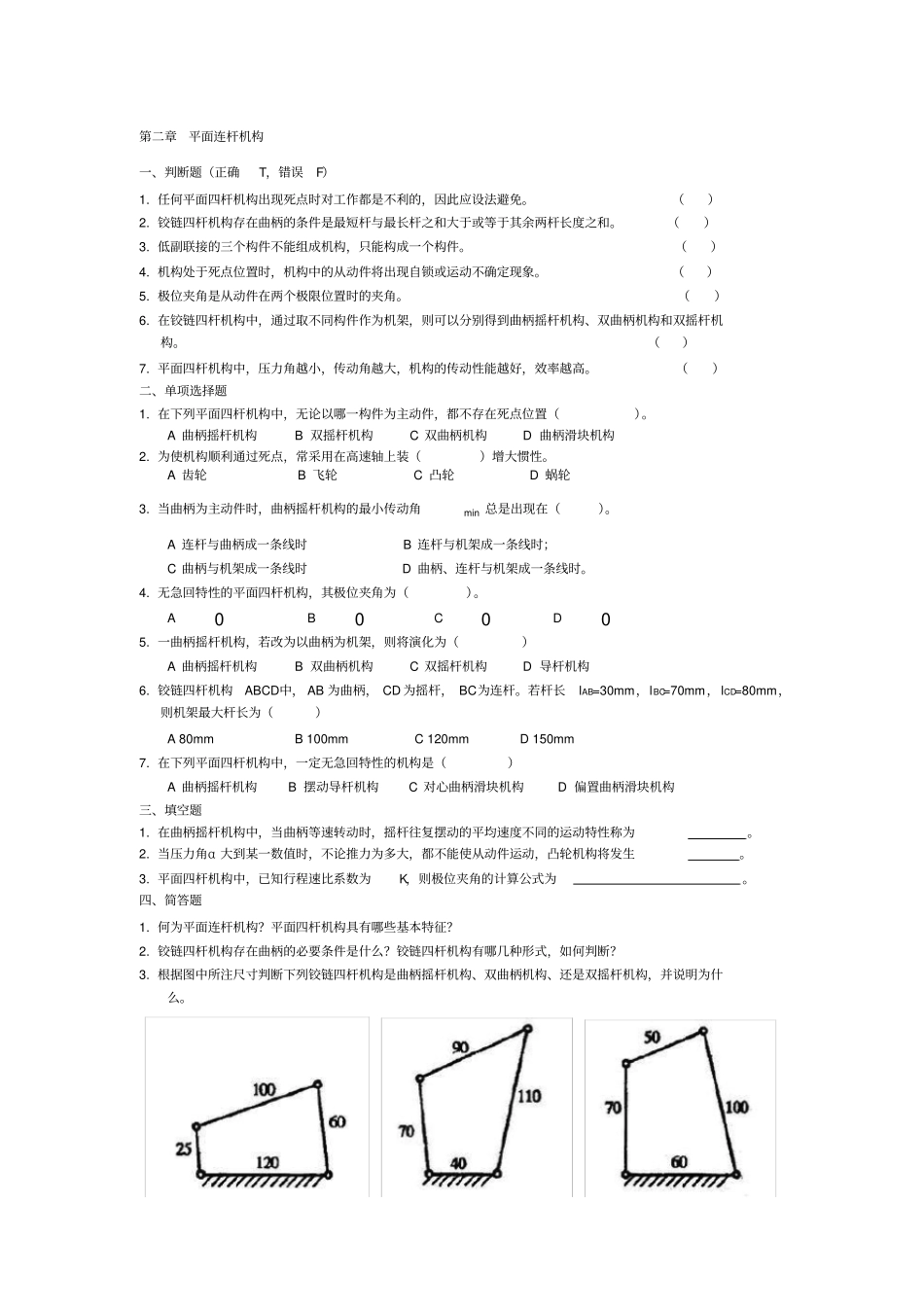

第二章平面连杆机构一、判断题(正确T,错误F)1. 任何平面四杆机构出现死点时对工作都是不利的,因此应设法避免。()2. 铰链四杆机构存在曲柄的条件是最短杆与最长杆之和大于或等于其余两杆长度之和。()3. 低副联接的三个构件不能组成机构,只能构成一个构件。()4. 机构处于死点位置时,机构中的从动件将出现自锁或运动不确定现象。()5. 极位夹角是从动件在两个极限位置时的夹角。()6. 在铰链四杆机构中,通过取不同构件作为机架,则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构。()7. 平面四杆机构中,压力角越小,传动角越大,机构的传动性能越好,效率越高。()二、单项选择题1. 在下列平面四杆机构中,无论以哪一构件为主动件,都不存在死点位置()。A 曲柄摇杆机构B 双摇杆机构C 双曲柄机构D 曲柄滑块机构2. 为使机构顺利通过死点,常采用在高速轴上装()增大惯性。A 齿轮B 飞轮C 凸轮D 蜗轮3. 当曲柄为主动件时,曲柄摇杆机构的最小传动角min 总是出现在()。A 连杆与曲柄成一条线时B 连杆与机架成一条线时;C 曲柄与机架成一条线时D 曲柄、连杆与机架成一条线时。4. 无急回特性的平面四杆机构,其极位夹角为()。A 0B 0C 0D 05. 一曲柄摇杆机构,若改为以曲柄为机架,则将演化为()A 曲柄摇杆机构B 双曲柄机构C 双摇杆机构D 导杆机构6. 铰链四杆机构ABCD中, AB 为曲柄, CD 为摇杆, BC为连杆。若杆长lAB=30mm,lBC=70mm, lCD=80mm,则机架最大杆长为()A 80mm B 100mm C 120mm D 150mm7. 在下列平面四杆机构中,一定无急回特性的机构是()A 曲柄摇杆机构B 摆动导杆机构C 对心曲柄滑块机构D 偏置曲柄滑块机构三、填空题1. 在曲柄摇杆机构中,当曲柄等速转动时,摇杆往复摆动的平均速度不同的运动特性称为。2. 当压力角α 大到某一数值时,不论推力为多大,都不能使从动件运动,凸轮机构将发生。3. 平面四杆机构中,已知行程速比系数为K,则极位夹角的计算公式为。四、简答题1. 何为平面连杆机构?平面四杆机构具有哪些基本特征?2. 铰链四杆机构存在曲柄的必要条件是什么?铰链四杆机构有哪几种形式,如何判断?3. 根据图中所注尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构、还是双摇杆机构,并说明为什么。( 1)( 2)(3)五、设计题1. 试 设 计 一 造 型 机 工 作 台 的 翻 转 机 构 。 已 知 连 杆 长 度mm1...
