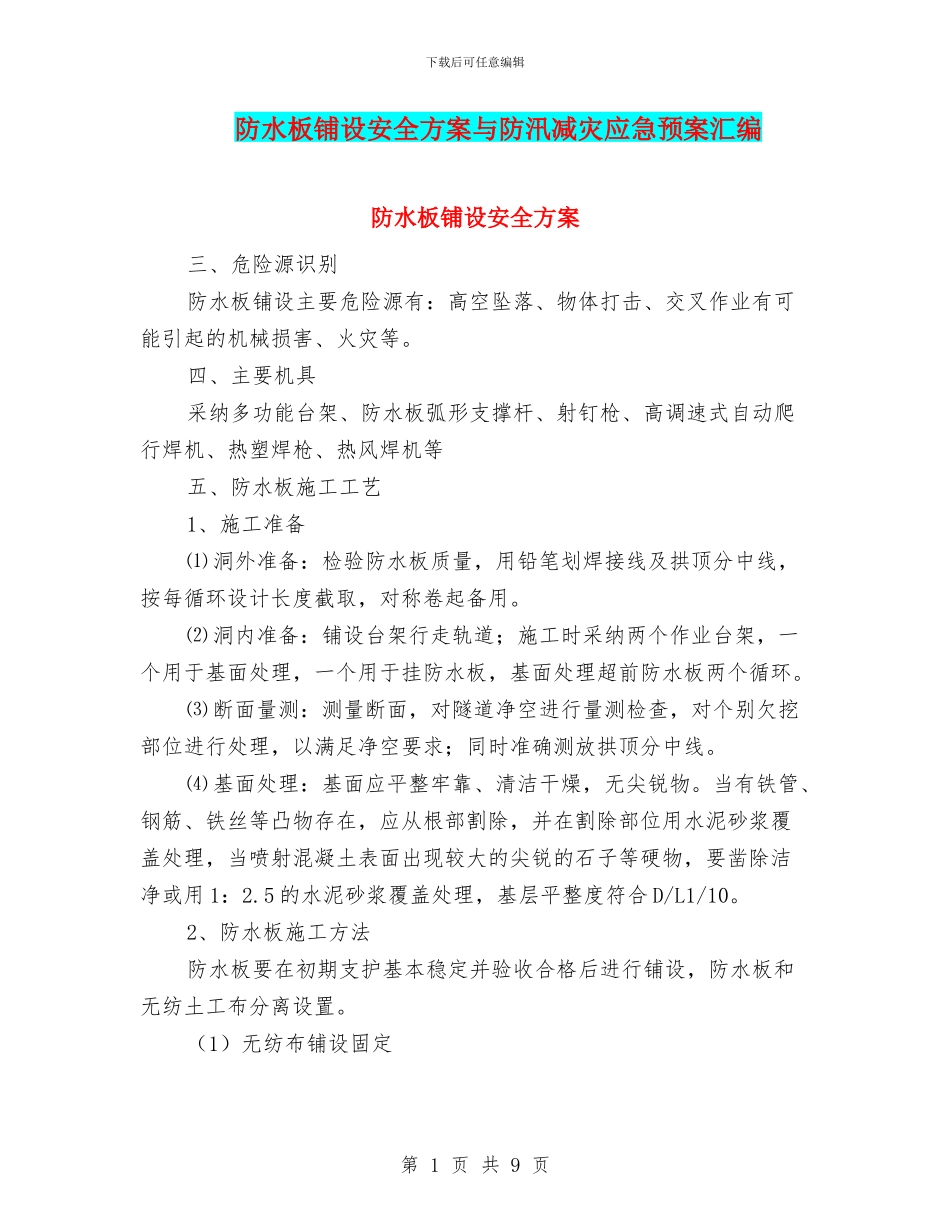

下载后可任意编辑防水板铺设安全方案与防汛减灾应急预案汇编防水板铺设安全方案三、危险源识别防水板铺设主要危险源有：高空坠落、物体打击、交叉作业有可能引起的机械损害、火灾等。四、主要机具采纳多功能台架、防水板弧形支撑杆、射钉枪、高调速式自动爬行焊机、热塑焊枪、热风焊机等五、防水板施工工艺1、施工准备⑴ 洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。⑵ 洞内准备：铺设台架行走轨道；施工时采纳两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。⑶ 断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。⑷ 基面处理：基面应平整牢靠、清洁干燥，无尖锐物。当有铁管、钢筋、铁丝等凸物存在，应从根部割除，并在割除部位用水泥砂浆覆盖处理，当喷射混凝土表面出现较大的尖锐的石子等硬物，要凿除洁净或用 1：2.5 的水泥砂浆覆盖处理，基层平整度符合 D/L1/10。2、防水板施工方法防水板要在初期支护基本稳定并验收合格后进行铺设，防水板和无纺土工布分离设置。（1）无纺布铺设固定第 1 页 共 9 页下载后可任意编辑铺设无纺布，首先用作业台车将单幅无纺布固定在预定位置，然后用专用射钉将无纺布固定在喷射混凝土上，专用热熔衬垫及射钉按梅花型布置，间距 0.5～0.8m。（2）铺设防水板防水板超前二次衬砌 20～25m 施工，用自动爬行热焊机进行焊接，铺设采纳专用台车进行。操作台架采纳结构简单的临时支架，用万能杆件拼装，也可使用施工场地现有的材料加工制作。① 铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。② 防水板铺设采纳从下向上的顺序铺设，松紧应适度并留有余量（实铺长度与弧长的比值为 10：8），检查时要保证防水板全部面积均能抵到喷射混凝土面。③ 防水板铺挂前，用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上，缓冲层搭接宽度 50mm，可用热风焊枪点焊，每幅防水板布置适当排数垫圈，每排垫圈距防水板边缘 40cm 左右，垫圈间距：0.5-0.8m，呈梅花形排列，并左右上下固定成行。④ 两幅防水板的搭接宽度不应小于 150mm。⑤ 环向铺设时，下部防水板应压住上部防水板。⑥ 防水板之间的搭接缝应采纳双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采纳手持焊枪，单条焊缝的有效...
