数据中心柴油发电机布置方案探讨VIP专享VIP免费

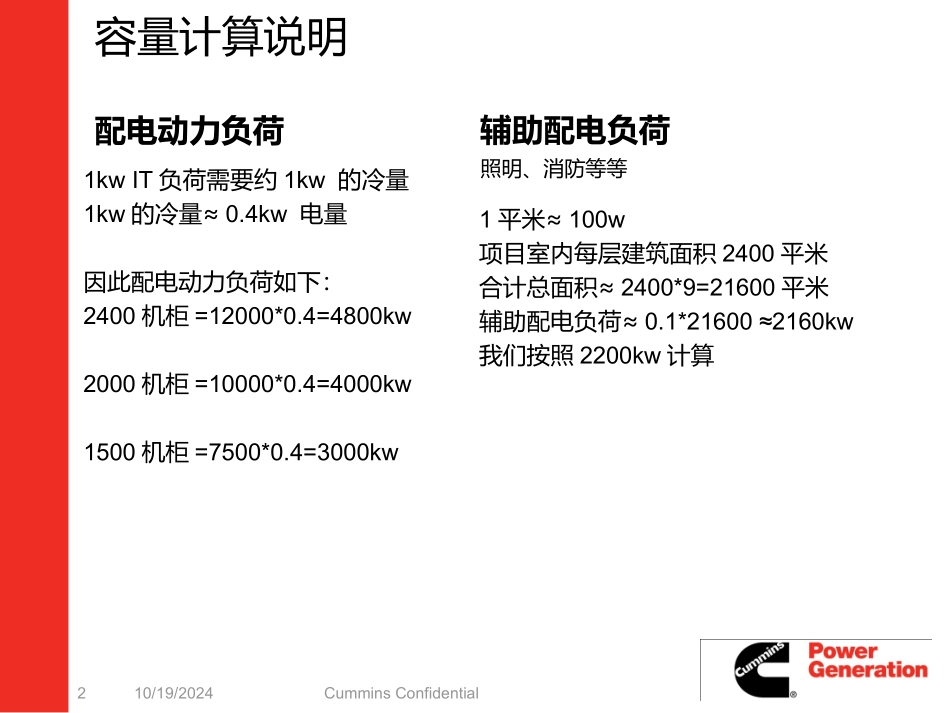

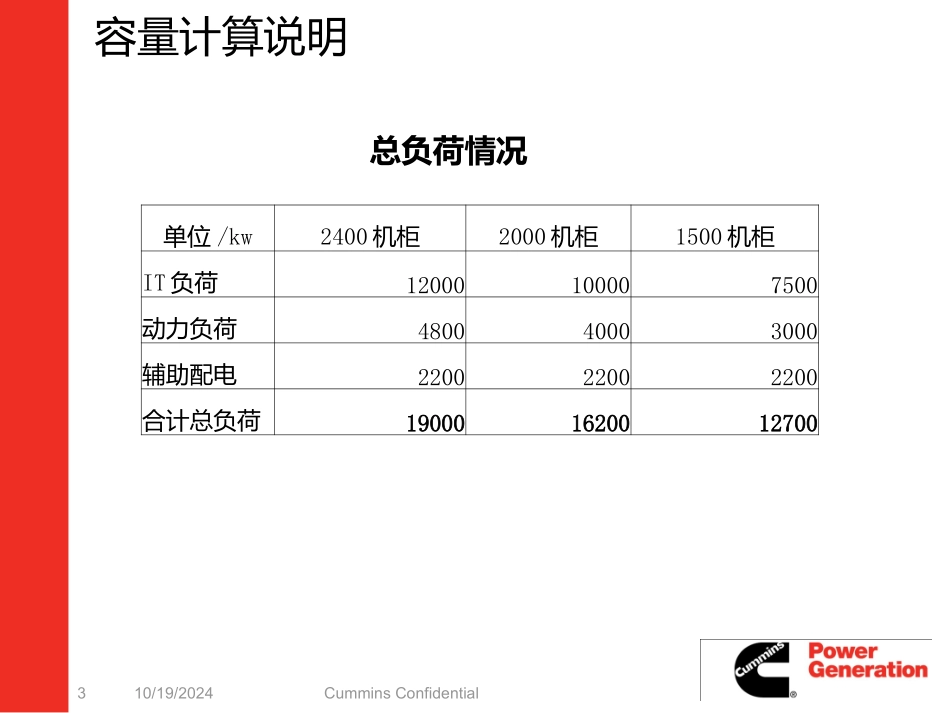

容量计算说明10/19/2024CumminsConfidential1IT负荷目前新建数据中心项目中，单个机柜的容量设计一般为5kw左右来计算设计机柜数：2400IT负荷容量=2400*5kw=12000kw设计机柜数：2000IT负荷容量=2000*5kw=10000kw设计机柜数：1500IT负荷容量=1500*5kw=7500kw容量计算说明10/19/2024CumminsConfidential2配电动力负荷1kwIT负荷需要约1kw的冷量1kw的冷量≈0.4kw电量因此配电动力负荷如下：2400机柜=12000*0.4=4800kw2000机柜=10000*0.4=4000kw1500机柜=7500*0.4=3000kw辅助配电负荷照明、消防等等1平米≈100w项目室内每层建筑面积2400平米合计总面积≈2400*9=21600平米辅助配电负荷≈0.1*21600≈2160kw我们按照2200kw计算容量计算说明10/19/2024CumminsConfidential3单位/kw2400机柜2000机柜1500机柜IT负荷12000100007500动力负荷480040003000辅助配电220022002200合计总负荷190001620012700总负荷情况10/19/2024CumminsConfidential4现有机房情况概述现有机房柴发可利用面积：约777平米其中长度约57.6米宽度约13.5米现有机房配置台数：6+1模式10/19/2024CumminsConfidential5针对不同负荷、不同功率段机组推荐方案列表主用2000机组主用2200kw机组主用2500kw机组最大可放台数1299所有方案均采用N+1配置机组模式推荐方案一使用10+1台2400机柜/11*主用2000kw推荐方案二使用8+1台2000机柜/9*主用2200kw推荐方案三使用8+1台2400机柜/9*主用2500kw原6+1方案推荐主用2500kw，总负荷输出可到15000kw，满足5kw&1500机柜或4kw&2000机柜需求10/19/2024CumminsConfidential6特别说明1、具体方案1-3可参见附件机房方案布置图。2、最理想情况下，一般柴发机组的设计总输出容量会比总负荷大5-10%，因此，最理想情况下，所有方案内的柴发机组台数应再多加一台作为冗余。3、北京地区可供专家参观考察的典型项目情况如下：A项目名称：世纪互联星光数据中心项目详细地址：北京市大兴区星光影视园A座功率2000kw，数量：两期各5台B项目名称：中兴能源云泰互联数据中心项目详细地址：北京市通州区马驹桥镇漷马路功率2000kw，数量：14台4、中国工厂参观地址：武汉经济技术开发区全力南路118号案例分享10/19/2024CumminsConfidential7平安金融学院数据中心康明斯电力C2750D5B主用2000KW10KV17台套（5+6+6）案例分享10/19/2024CumminsConfidential8交通银行数据中心康明斯电力C2750D5B主用2000KW400V10KV11台套案例分享10/19/2024CumminsConfidential9中国电信西部信息中心康明斯电力C3000D5主用2200KW10KV4台套案例分享10/19/2024CumminsConfidential10康明斯电力C2000D6主用2000KW10KV6台圭亚那电站巴基斯坦电站康明斯电力C3750D5主用3000KW10KV5台案例分享10/19/2024CumminsConfidential11太平洋电信重庆数据中心康明斯电力C2250D5A主用1600KW10KV22台套案例分享10/19/2024CumminsConfidential12富士通华南数据中心康明斯电力C2500D5A主用1800KW10KV4台套案例分享10/19/2024CumminsConfidential13世纪互联亦庄M6数据中心项目康明斯电力C2500D5A主用1800KW10KV5台套案例分享10/19/2024CumminsConfidential14中兴通讯国人数据中心项目康明斯电力C2500D5A主用1800KW10KV12台套案例分享10/19/2024CumminsConfidential15华为科技湖北襄樊智慧城市数据中心康明斯电力C2500D5A主用1800KW10KV6台套案例分享10/19/2024CumminsConfidential16上海科技网数据中心康明斯电力C2500D5A主用1800KW10KV5台套案例分享10/19/2024CumminsConfidential17天津惠普HP运赛数据中心康明斯电力C2500D5A主用1800KW10KV3台套案例分享10/19/2024CumminsConfidential18盘古数据深圳锦绣数据中心康明斯电力C2500D5A主用1800KW10KV25台套
