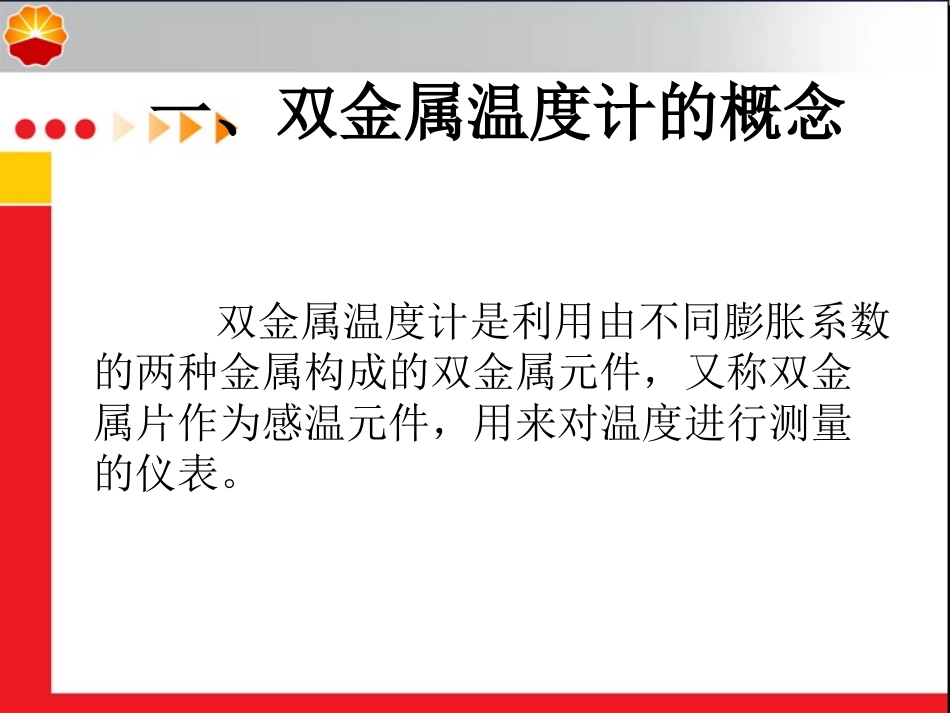

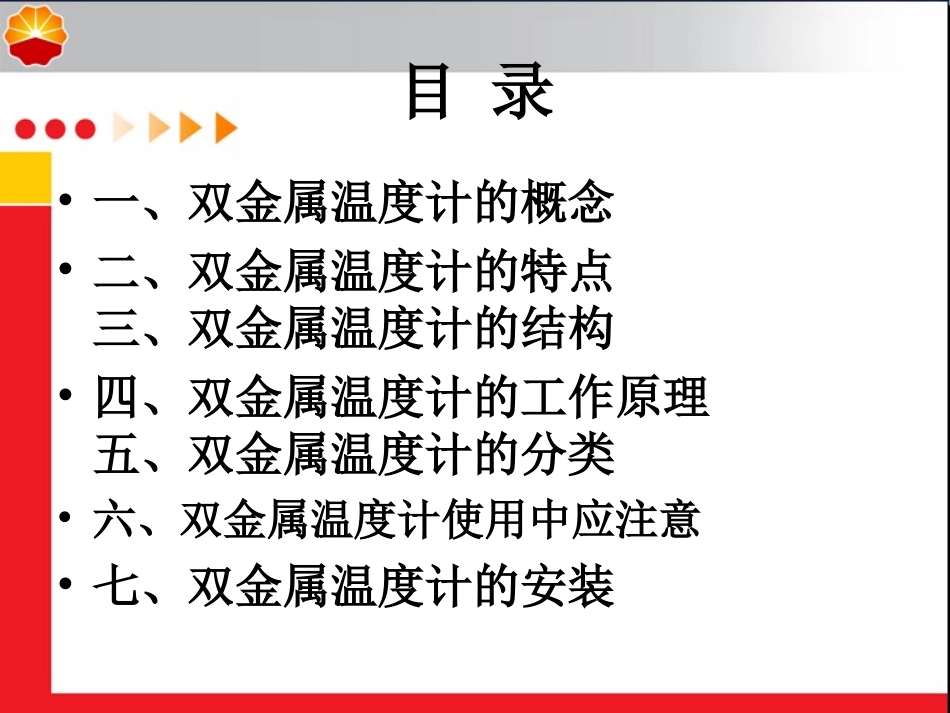

双金属温度计轮一联自动化目录•一、双金属温度计的概念•二、双金属温度计的特点三、双金属温度计的结构•四、双金属温度计的工作原理五、双金属温度计的分类•六、双金属温度计使用中应注意•七、双金属温度计的安装一、双金属温度计的概念双金属温度计是利用由不同膨胀系数的两种金属构成的双金属元件，又称双金属片作为感温元件，用来对温度进行测量的仪表。二、双金属温度计的特点双金属温度计同工业玻璃水银温度计相比，有以下特点：（1）无汞害；（2）使用方便，坚固耐用；（3）应用范围广，测量范围一般为（-80～600）℃；（4）在许多场合可取代工业玻璃水银温度计。三、双金属温度计的结构四、双金属温度计的工作原理双金属温度计用膨胀系数不同的两种金属（或合金）片牢固结合在一起组成感温元件，一般绕制成螺旋形，其一端固定，另一端（自由端）装有指针。当温度变化时，感温元件曲率发生变化，自由端旋转，带动指针在度盘上指示出温度数值。五、双金属温度计的分类(1)轴向型：指保护管的轴线与度盘平面成垂直的形式。（2）径向型：指保护管的轴线与度盘平面成平行的形式。（3）万向形：指保护管的轴线与度盘平面的角度可以随意调整的形式。轴向型万向型径向型六、双金属温度计使用中应注意双金属温度计安装使用中应注意以下方面：a．保护管的浸入深度，保护管长度小于300mm的，浸入深度应不小于70mm，保护管长度大于300mm的，浸入深度不少于100mm。b．安装时应避免碰撞保护管，勿使保护管弯曲变形。C.仪表经常工作的温度最好能在刻度范围的1/2～3/4处。七、双金属温度计的安装•双金属温度计是一种测量中低温度的现场显示温度仪表。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。可以直接测量各种生产过程中的-80-+500℃℃范围内液体蒸汽和气体介质温度。在工业场合中得到广泛的应用，下面简单介绍双金属温度计正确安装方法：1.双金属温度计外螺纹连接安装示意图2.双金属温度计内螺纹连接安装示意图3.双金属温度计安装图说明序号名称规格型号1双金属温度计∮24/14也可根据用户现场设备需要2垫片24/14也可根据用户现场设备需要3直型连接头(内螺纹)M27×2也可根据用户现场设备需要4直型连接头(外螺纹)M27×2也可根据用户现场设备需要5套管∮22×3也可根据用户现场设备需要4.适用范围5.安装注意事项•(1)H=120mm、140mm是用于带保温层的管道或设备；•(2)焊脚高度K不小于两相焊件的最小管壁厚；•(3)材料：用于无腐蚀场合直形连接头：20号钢；垫片：根据介质、温度选择。用于有腐蚀的场合直形连接头：304；垫片：根据介质、温度选择；•(4)件号5是用于严禁有泄漏的场合，材质与母体材料相同，一般场合可不设；•(5)双金属温度计有轴向与径向两种。径向安装与本图相同；•(6)当双金属温度计在管道DN大于80的管道安装时，需采用扩大管。谢谢大家!
