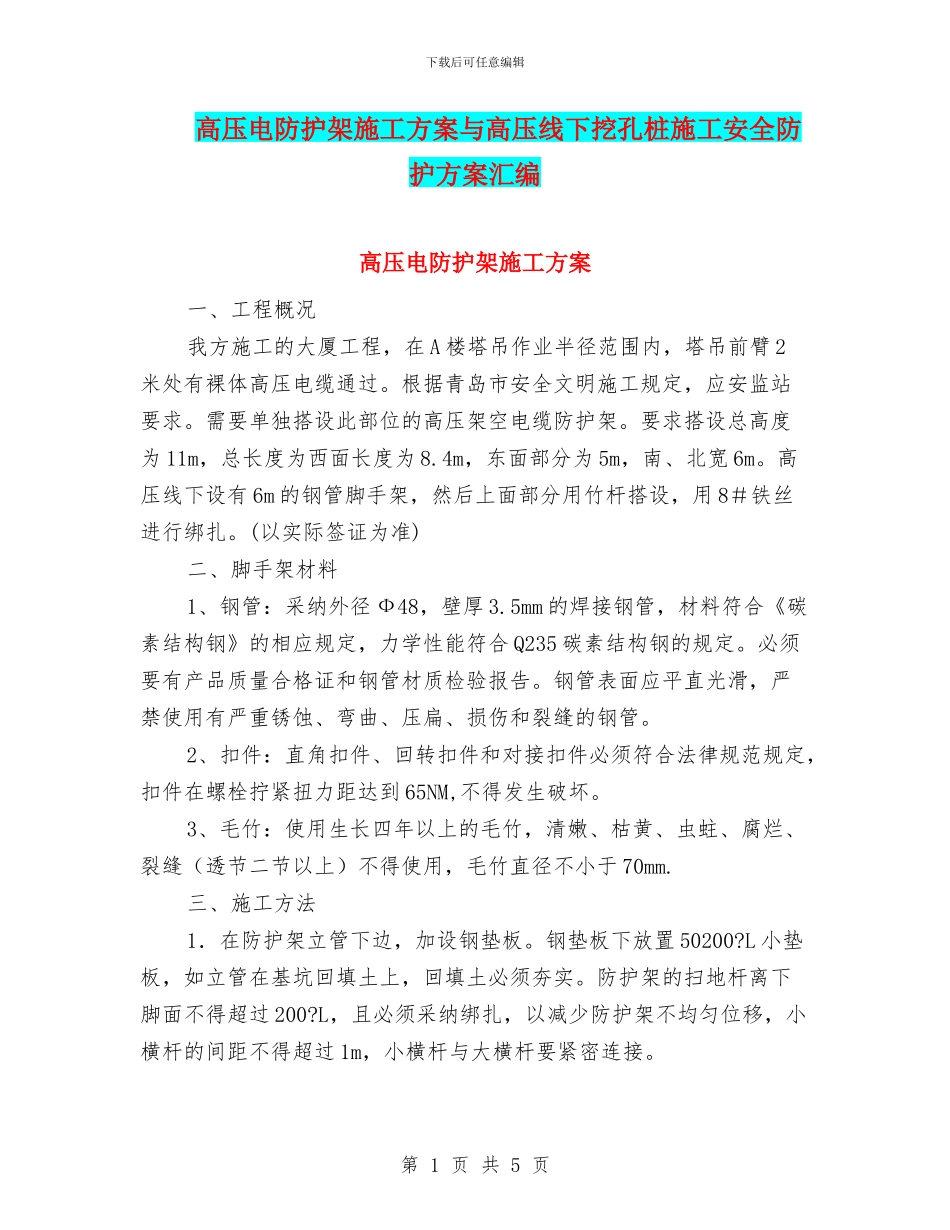

下载后可任意编辑高压电防护架施工方案与高压线下挖孔桩施工安全防护方案汇编高压电防护架施工方案一、工程概况我方施工的大厦工程，在 A 楼塔吊作业半径范围内，塔吊前臂 2米处有裸体高压电缆通过。根据青岛市安全文明施工规定，应安监站要求。需要单独搭设此部位的高压架空电缆防护架。要求搭设总高度为 11m，总长度为西面长度为 8.4m，东面部分为 5m，南、北宽 6m。高压线下设有 6m 的钢管脚手架，然后上面部分用竹杆搭设，用 8＃铁丝进行绑扎。(以实际签证为准)二、脚手架材料1、钢管：采纳外径 Ф48，壁厚 3.5mm 的焊接钢管，材料符合《碳素结构钢》的相应规定，力学性能符合 Q235 碳素结构钢的规定。必须要有产品质量合格证和钢管材质检验报告。钢管表面应平直光滑，严禁使用有严重锈蚀、弯曲、压扁、损伤和裂缝的钢管。2、扣件：直角扣件、回转扣件和对接扣件必须符合法律规范规定，扣件在螺栓拧紧扭力距达到 65NM,不得发生破坏。3、毛竹：使用生长四年以上的毛竹，清嫩、枯黄、虫蛀、腐烂、裂缝（透节二节以上）不得使用，毛竹直径不小于 70mm.三、施工方法1．在防护架立管下边，加设钢垫板。钢垫板下放置 50200?L 小垫板，如立管在基坑回填土上，回填土必须夯实。防护架的扫地杆离下脚面不得超过 200?L，且必须采纳绑扎，以减少防护架不均匀位移，小横杆的间距不得超过 1m，小横杆与大横杆要紧密连接。第 1 页 共 5 页下载后可任意编辑2、立杆:防护架采纳多排立杆，立杆顶端距离高压线 3m。立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱避开出现在同步同跨内，并在高度方向错开的距离不小于 50?M；各接头中心距主节点的距离不大于 60?M。3、大横杆:大横杆必须置于小横杆之下，在立杆的内侧，用直角扣件与立杆扣紧；其长度大于 3 跨，不小于 6m,同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内。相邻接头水平距离不小于 50cm,各接头距立柱的距离不大于 50cm。4、小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点距离不大于 15cm。小横杆间距应与立杆柱距相同，且作业层防护板搭设的需要，可在两立杆之间在等间距设置增设 1～2 根小横杆，且最大间距不大于 25cm。小横杆伸出外排大横杆边缘距离不小于 10cm。上、下层小横杆应在立杆处错开布置，同层...
