高压线、变压器安全防护方案与高压线下施工专项方案汇编VIP免费

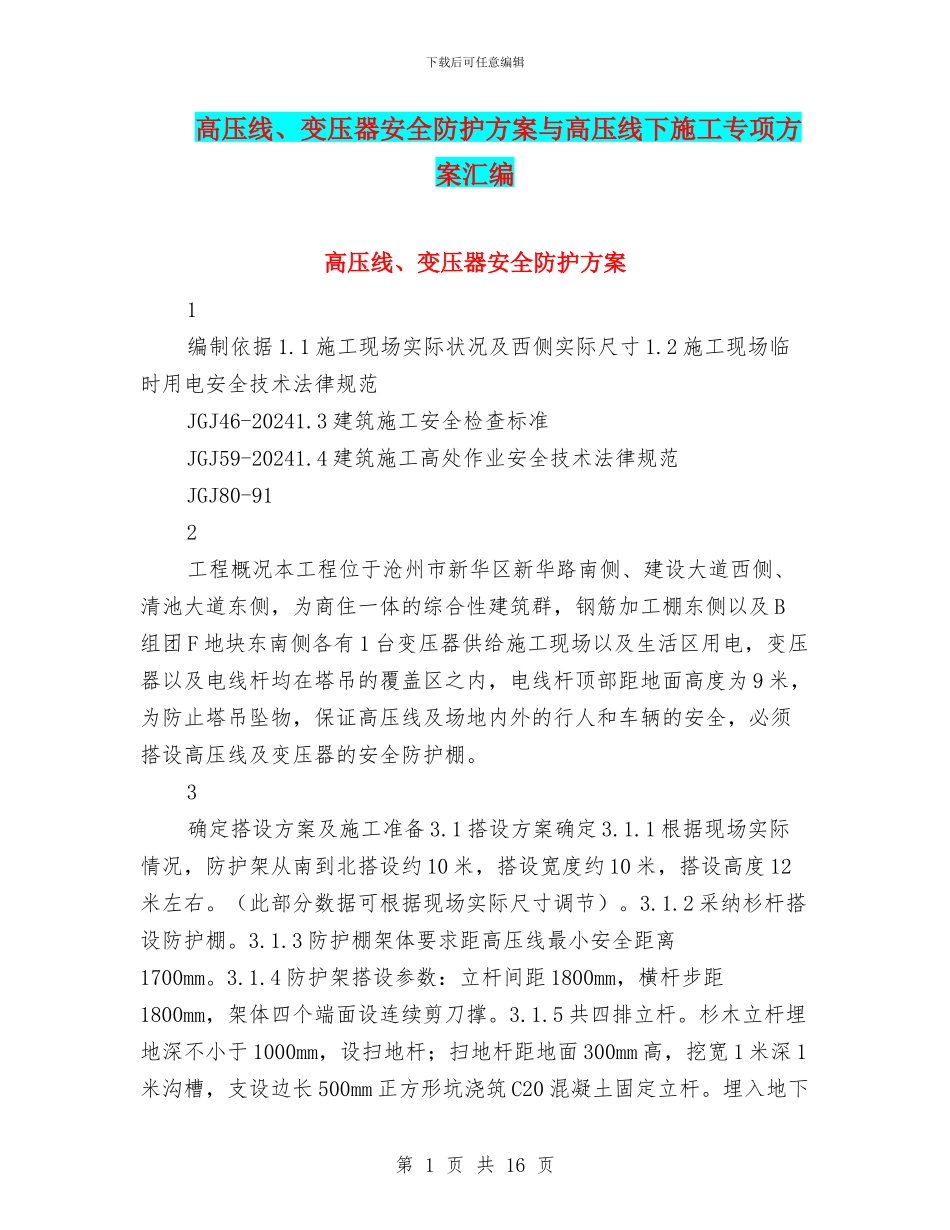

下载后可任意编辑高压线、变压器安全防护方案与高压线下施工专项方案汇编高压线、变压器安全防护方案1编制依据 1.1 施工现场实际状况及西侧实际尺寸 1.2 施工现场临时用电安全技术法律规范 JGJ46-20241.3 建筑施工安全检查标准 JGJ59-20241.4 建筑施工高处作业安全技术法律规范 JGJ80-912工程概况本工程位于沧州市新华区新华路南侧、建设大道西侧、清池大道东侧，为商住一体的综合性建筑群，钢筋加工棚东侧以及 B组团 F 地块东南侧各有 1 台变压器供给施工现场以及生活区用电，变压器以及电线杆均在塔吊的覆盖区之内，电线杆顶部距地面高度为 9 米，为防止塔吊坠物，保证高压线及场地内外的行人和车辆的安全，必须搭设高压线及变压器的安全防护棚。3确定搭设方案及施工准备 3.1 搭设方案确定 3.1.1 根据现场实际情况，防护架从南到北搭设约 10 米，搭设宽度约 10 米，搭设高度 12米左右。（此部分数据可根据现场实际尺寸调节）。3.1.2 采纳杉杆搭设防护棚。3.1.3 防护棚架体要求距高压线最小安全距离1700mm。3.1.4 防护架搭设参数：立杆间距 1800mm，横杆步距1800mm，架体四个端面设连续剪刀撑。3.1.5 共四排立杆。杉木立杆埋地深不小于 1000mm，设扫地杆；扫地杆距地面 300mm 高，挖宽 1 米深 1米沟槽，支设边长 500mm 正方形坑浇筑 C20 混凝土固定立杆。埋入地下第 1 页 共 16 页下载后可任意编辑部分均涂刷柴油两遍做防腐处理。防护架体外侧 1000mm，设置 2.0m 高围挡板围护。3.2 施工准备 3.2.1 为了保证防护施工中的安全和保证过往行人的安全，必须对该区域划出警戒线，设立警戒标志，设专人把守，劝告行人绕行。3.2.2 电线杆上架有 10kv 容量的高压线及 500KVA容量的变压器在防护施工中必须断电，要求现场安全保卫部门、业主提前与供电局联系，在供电局批准后确定停电时间，以保证施工安全。3.2.3F 地块东南侧防护架需占用一定市政及红线外，请业主与相关单位协商好，不要出现阻工。3.2.4 提前做好材料计划及施工人员的安排，抓紧时间施工，缩短停电时间。4材料及人员要求 4.1 施工材料要求 4.1.1 杉杆杉杆小头直径不小于 80mm；不允许有漏节、边材腐朽、心材腐朽、虫眼、弯曲、开裂等现象。用于作立杆的杉杆不得短于 6000mm，以减少立杆接头。4.1.2脚手板选用不小于 50mm 厚的木脚手板，长 2000～6000mm、宽 200～270mm；木脚手板应采纳杉木或松木制作，材质应符合现行...
