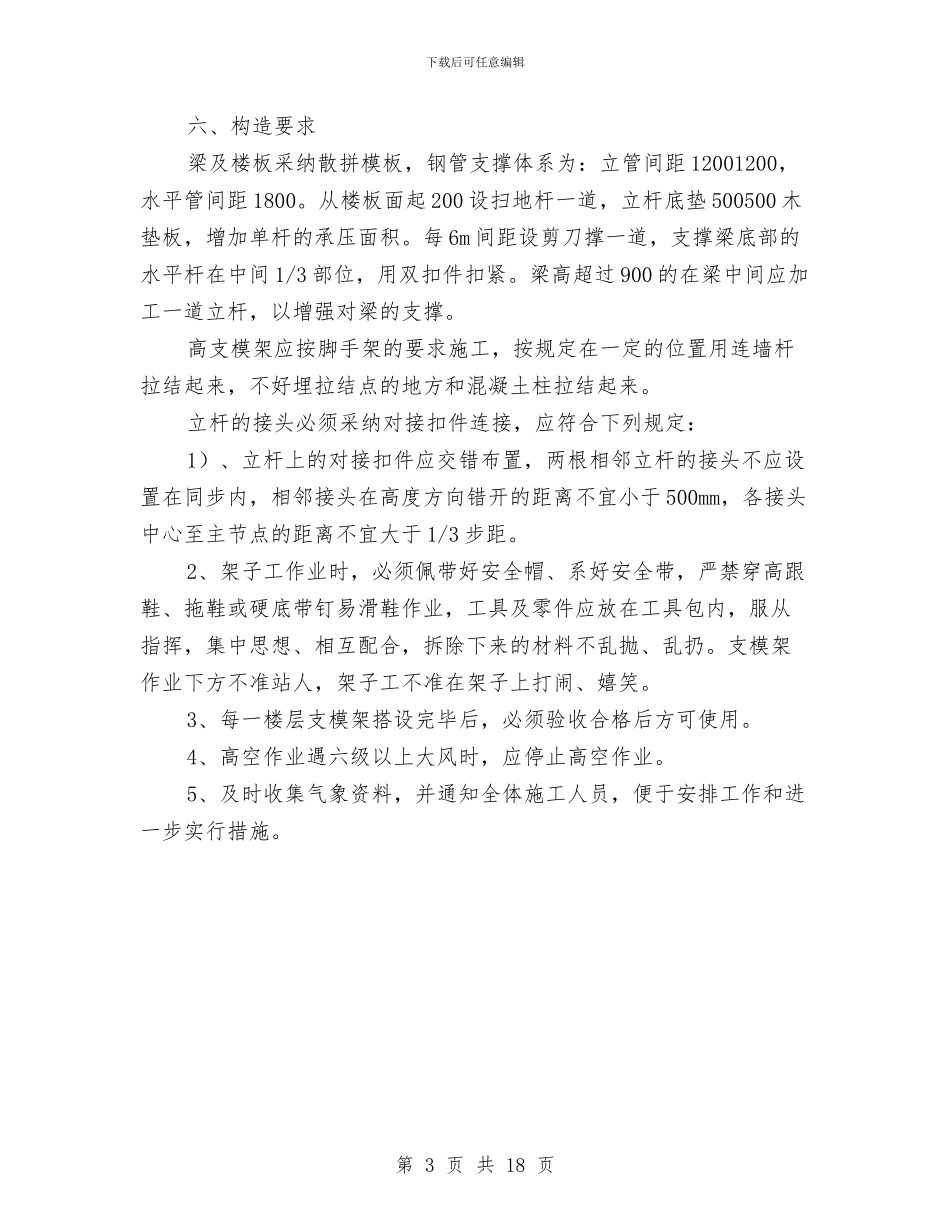

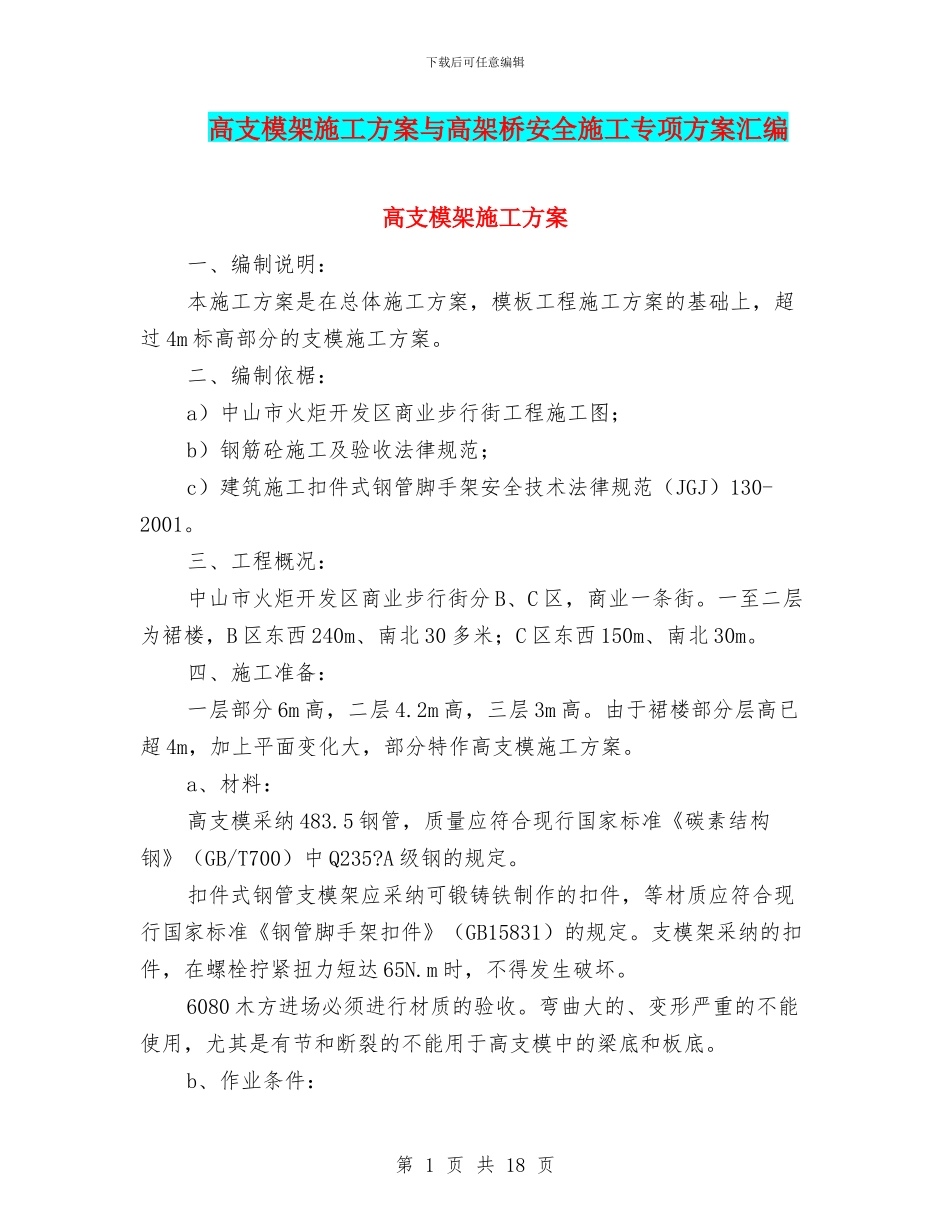

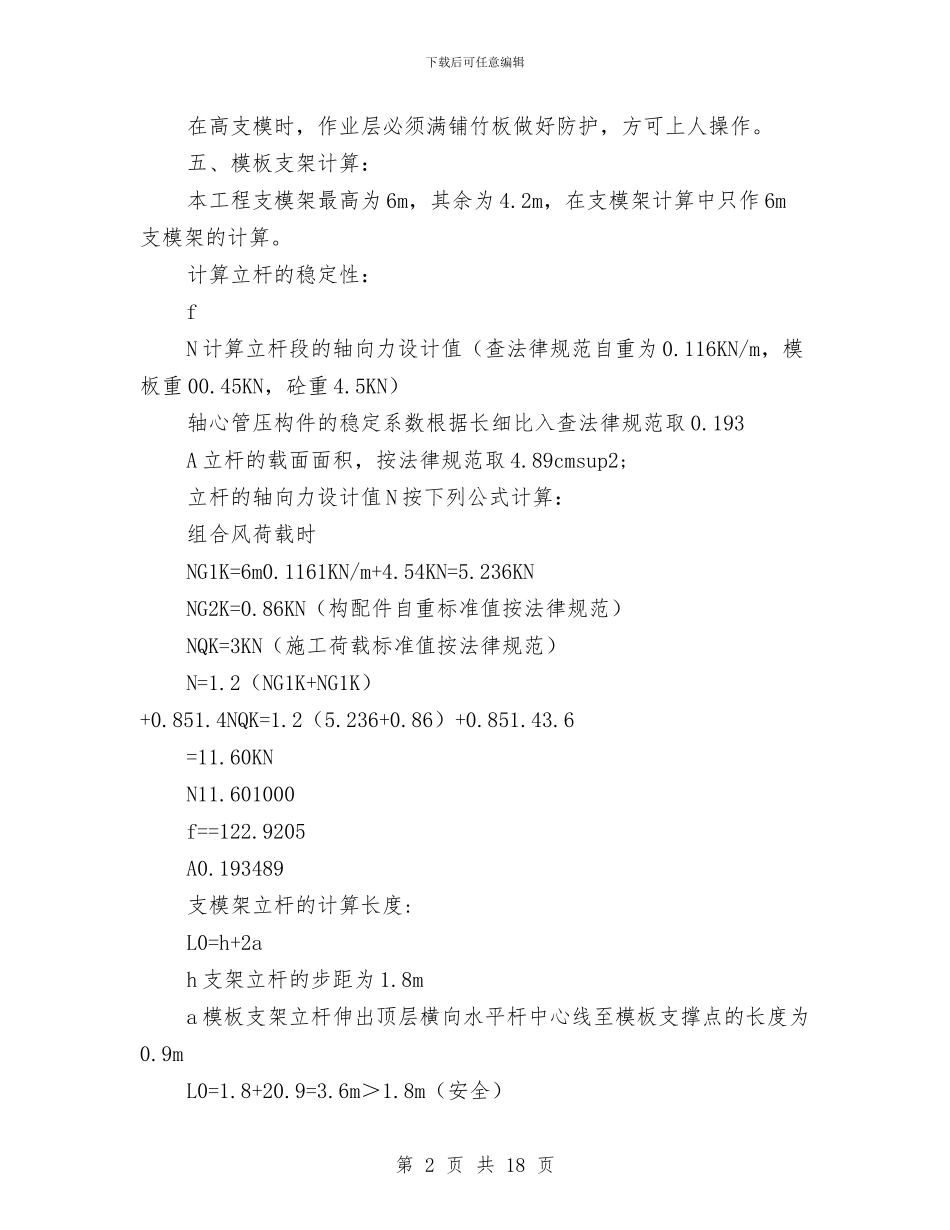

下载后可任意编辑高支模架施工方案与高架桥安全施工专项方案汇编高支模架施工方案一、编制说明：本施工方案是在总体施工方案，模板工程施工方案的基础上，超过 4m 标高部分的支模施工方案。二、编制依椐：a）中山市火炬开发区商业步行街工程施工图；b）钢筋砼施工及验收法律规范；c）建筑施工扣件式钢管脚手架安全技术法律规范（JGJ）130-2001。三、工程概况：中山市火炬开发区商业步行街分 B、C 区，商业一条街。一至二层为裙楼，B 区东西 240m、南北 30 多米；C 区东西 150m、南北 30m。四、施工准备：一层部分 6m 高，二层 4.2m 高，三层 3m 高。由于裙楼部分层高已超 4m，加上平面变化大，部分特作高支模施工方案。a、材料：高支模采纳 483.5 钢管，质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235?A 级钢的规定。扣件式钢管支模架应采纳可锻铸铁制作的扣件，等材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。支模架采纳的扣件，在螺栓拧紧扭力短达 65N.m 时，不得发生破坏。6080 木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用，尤其是有节和断裂的不能用于高支模中的梁底和板底。b、作业条件：第 1 页 共 18 页下载后可任意编辑在高支模时，作业层必须满铺竹板做好防护，方可上人操作。五、模板支架计算：本工程支模架最高为 6m，其余为 4.2m，在支模架计算中只作 6m支模架的计算。计算立杆的稳定性：fN 计算立杆段的轴向力设计值（查法律规范自重为 0.116KN/m，模板重 00.45KN，砼重 4.5KN）轴心管压构件的稳定系数根据长细比入查法律规范取 0.193A 立杆的载面面积，按法律规范取 4.89cmsup2;立杆的轴向力设计值 N 按下列公式计算：组合风荷载时NG1K=6m0.1161KN/m+4.54KN=5.236KNNG2K=0.86KN（构配件自重标准值按法律规范）NQK=3KN（施工荷载标准值按法律规范）N=1.2（NG1K+NG1K）+0.851.4NQK=1.2（5.236+0.86）+0.851.43.6=11.60KNN11.601000f==122.9205A0.193489支模架立杆的计算长度:L0=h+2ah 支架立杆的步距为 1.8ma 模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度为0.9mL0=1.8+20.9=3.6m＞1.8m（安全）第 2 页 共 18 页下载后可任意编辑六、构造要求梁及楼板采纳散拼模板，钢管支撑体系为：立管间距 12001200，水平管间距 1800。从楼板面起 200 设扫地杆一道，立杆底垫 500500 木垫板，增加单杆的承压面积。每 6m 间距设剪刀...
