探究感应电流的产生条件专题培训课件VIP免费

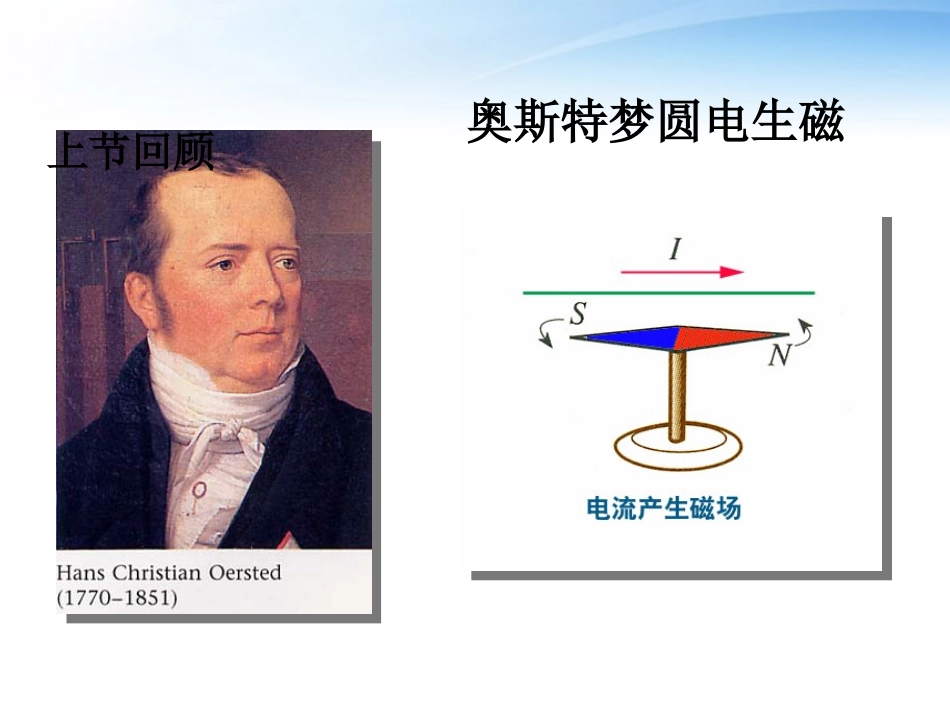

上节回顾奥斯特梦圆电生磁“磁生电”？“电能生磁”！上节回顾法拉第心系磁生电G－＋+NS探究导体棒在磁场中是否产生感应电流探究导体棒在磁场中是否产生感应电流实验操作实验现象（有无电流）分析论证导体棒静止当闭合导体回路的一部分做磁感线的运动时，有感应电流产生导体棒平行磁感线运动导体棒切割磁感线运动平行运动切割运动G－＋+N极插入N极抽出S极插入S极抽出探究磁铁在线圈中运动是否产生感应电流探究磁铁在线圈中运动是否产生感应电流SNSN实验操作实验现象（有无电流）分析论证N极插入线圈只有磁铁相对线圈时，闭合导体回路中有电流产生；磁铁相对线圈没有电流产生。N极停在线圈中N极从线圈中抽出S极插入线圈S极停在线圈中S极从线圈中抽出归纳：无论是导体运动，还是磁场运动，只要闭合电路的一部分导体切割了磁感线，电路中就有电流产生------磁场和导体必须保持相对运动电路相互独立！模拟法拉第实验BG－＋+模仿法拉第的实验模仿法拉第的实验+-实验操作实验现象（线圈B中有无电流）分析论证开关闭合瞬间线圈B中磁场时，线圈B中有感应电流；磁场时，线圈B中无感应电流开关断开瞬间开关保持闭合，滑动变阻器滑片不动开关保持闭合，迅速移动滑动变阻器的滑片开关闭合瞬间开关断开瞬间开关闭合，迅速移动滑片复原再做思考思考::通过以上几个产生感应电流的实验，我们能否通过以上几个产生感应电流的实验，我们能否寻找它们之间的共同之处，并从本质上概括出产生感寻找它们之间的共同之处，并从本质上概括出产生感应电流的条件应电流的条件??模型归类①切割类②变化类条件分析B不变，S变S不变，B变Φ=BSΦ=BSΦ=BS变！相对运动磁场变化只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。电磁感应现象感应电流产生的条件：1.回路要闭合2.穿过回路的磁通量发生变化1．如图所示的匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）（2）保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）（3）线框绕轴线AB转动（图丙）。没有没有有例题4．下列情况能产生感应电流的是()A．如图甲所示，导体AB顺着磁感线运动B．如图乙所示，条形磁铁插入或拔出线圈时C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时BD判断下图中能产生感应电流的是例题5.如图所示，矩形线圈与磁场垂直，且一半在匀强磁场内一半在匀强磁场外.下述过程中使线圈产生感应电流的是（）A.以bc为轴转动45°B.以ad为轴转动45°C.将线圈向下平移D.将线圈向上平移BCB例题6如图所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计G相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计G中有示数的是()A．开关闭合瞬间B．开关闭合一段时间后C．开关闭合一段时间后，来回移动变阻器滑动端D．开关断开瞬间ACD例题7如图所示，边长为L的正方形导体框匀速地从磁场左边穿过磁场运动到磁场右边，磁场的宽度为d，线框的速度为v.若L
