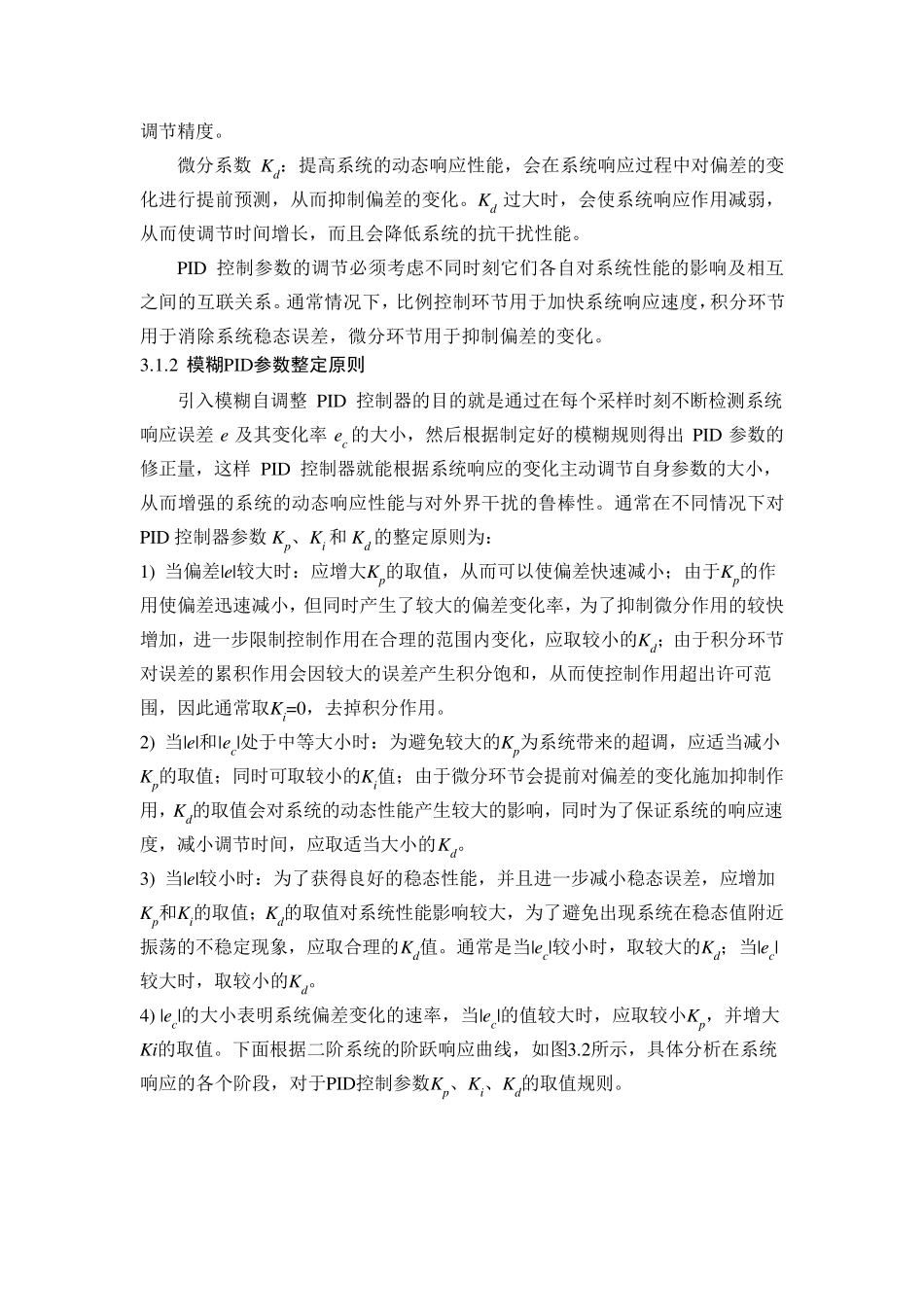

3.1 模糊PID 控制原理与设计步骤 模糊PID 控制器以误差e 和误差变化率ec 作为控制器的输入量，输入量经模糊化与模糊推理之后得出模糊控制器的输出值，PID 控制器根据模糊控制的输出值对自身参数进行调节。本文所用模糊PID 控制器的原理图如图3.1 所示 PID控制器被控对象模糊推理r+-yΔkpΔkiΔkdde/dtece 图 3.1 自 适 应 模 糊 PID 控 制结 构 图 Fig.3.1 The structure of adaptive fuzzyPID control system 3.1.1 PID控制器性能分析 在PID 控制环节，离散PID 控制算法为 10( )()kdpkijkkjKu kK eK TeeeT (3.1) 为便于控制模型的搭建，由式(3.1)进行z 变换得PID 控制环节的传递函数为 (1)( )1idpK TzKzG zKzTz (3.2) 其中，Kp、Ki、Kd 分别为比例、积分与微分系数，T 为系统采样时间。 PID 控制器参数Kp，Ki，Kd 共同作用于被控系统，它们各自对系统的响应速度、超调量、稳定性及稳态精度等性能的影响分别为： 比例系数Kp：使控制系统快速动作，减小系统误差。Kp 较大时，系统能快速响应，但Kp 过大时会产生超调，甚至破坏系统的稳定性；Kp 过小时，会减弱控制器动作幅度，调节时间增长，使系统响应变得不理想。 积分系数Ki：系统进入稳态阶段时会消除系统误差。Ki 较大时，系统稳态误差会很快变小，但在系统初始响应阶段Ki 较大时，会使控制器产生积分饱和，从而破坏系统的稳定性；Ki 过小时，难以消除系统的稳态误差，不能确保较高的调节精度。 微分系数Kd：提高系统的动态响应性能，会在系统响应过程中对偏差的变化进行提前预测，从而抑制偏差的变化。Kd 过大时，会使系统响应作用减弱，从而使调节时间增长，而且会降低系统的抗干扰性能。 PID 控制参数的调节必须考虑不同时刻它们各自对系统性能的影响及相互之间的互联关系。通常情况下，比例控制环节用于加快系统响应速度，积分环节用于消除系统稳态误差，微分环节用于抑制偏差的变化。 3.1.2 模糊PID参数整定原则 引入模糊自调整PID 控制器的目的就是通过在每个采样时刻不断检测系统响应误差e 及其变化率ec 的大小，然后根据制定好的模糊规则得出PID 参数的修正量，这样PID 控制器就能根据系统响应的变化主动调节自身参数的大小，从而增强的系统的动态响应性能与对外界干扰的鲁棒性。通常在不同情况下对PID 控制器参数Kp、Ki 和Kd 的整定原则为： 1) 当偏差|e|较大时：应增大Kp的取值，从而可以使偏差快...
