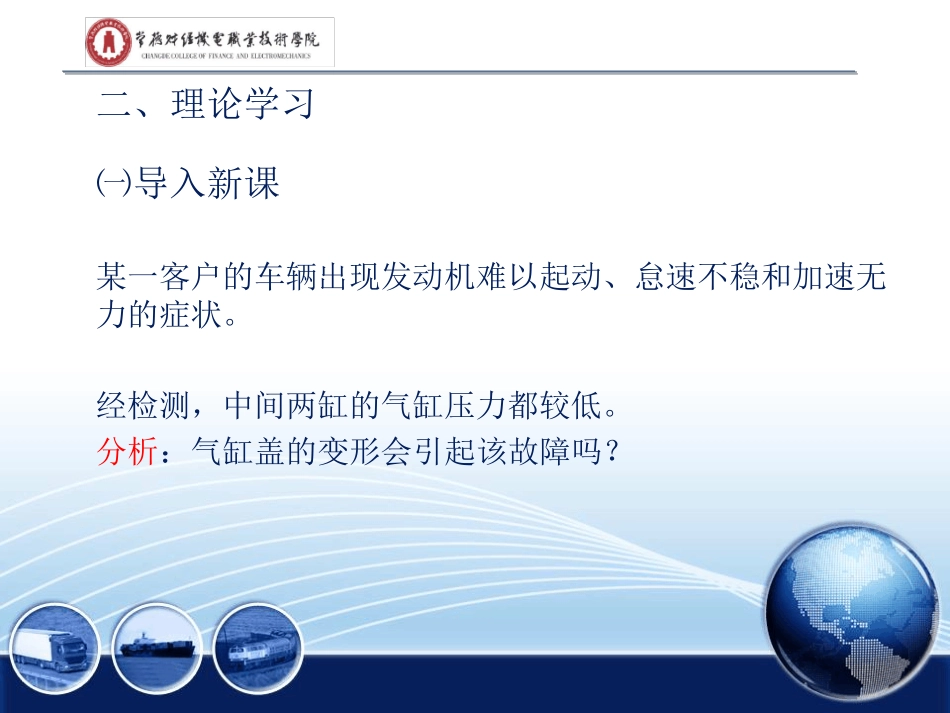

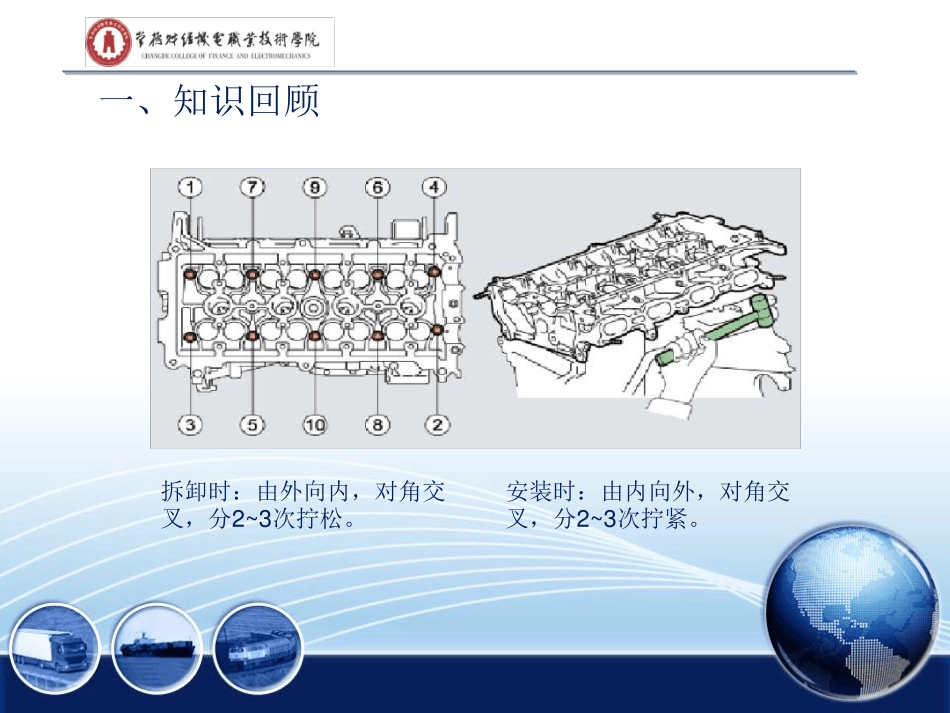

气缸盖平面度的检测一、知识回顾拆卸时：由外向内，对角交叉，分2~3次拧松。安装时：由内向外，对角交叉，分2~3次拧紧。某一客户的车辆出现发动机难以起动、怠速不稳和加速无力的症状。经检测，中间两缸的气缸压力都较低。分析：气缸盖的变形会引起该故障吗？二、理论学习㈠导入新课气缸盖变形的定义气缸盖变形是指气缸盖与气缸体的结合平面的平面度误差超过最大值。㈡气缸盖平面度的检测气缸盖变形的影响使结合平面不能平顺结合，导致气缸密封不严、漏气、漏油、冲坏气缸垫，使发动机无法正常工作。㈡气缸盖平面度的检测气缸盖变形的原因1、缸盖螺栓拆装顺序不正确2、螺栓紧固力矩不符合标准3、高温时拆卸气缸盖我 们要 掌 握㈡气缸盖平面度的检测1、检测气缸盖平面度的方法2、对检测的数据进行分析，判别气缸盖是否变形1、检测工具㈡气缸盖平面度的检测钢直尺塞尺（厚薄规）2、检测位置㈡气缸盖平面度的检测⑴、清洁量具和气缸盖⑵、按检测位置用直尺和塞尺进行测量⑶、记录数据⑷、清洁量具，清洁设备和工作台3、测量步骤及方法㈡气缸盖平面度的检测• 查 找 维 修 手 册 （ AJR发动机）• 最 大 平 面 度 误 差4、数据分析测 量 部 位最 大 值竖 面 、横 面 与 对 角0.10mm如果平面度误差大于最大值，则判定气缸盖已经变形，需要更换气缸盖。㈡气缸盖平面度的检测注 意 事项 ：1、注意人身、设备安全2、气缸盖的下平面不能直接放在工作台上。3、设备、工量具轻拿轻放，避免损坏。4、良好的职业习惯。㈢任务实施㈣实训总结、点评、6S位置1（mm）位置2（mm）位置3（mm）位置4（mm） 位置5（mm）位置6（mm）结论工位1工位2工位3工位4工位5工位6气缸盖平面度检测1、气缸盖变形2、气缸盖变形的检测方法3、气缸盖平面度检测实训四、课堂小结1、什么是气缸盖变形，气缸盖变形对发动机有什么影响？2、简 述 气 缸 盖 平 面 度 测 量 的 步 骤 与 方 法 。五、作业
