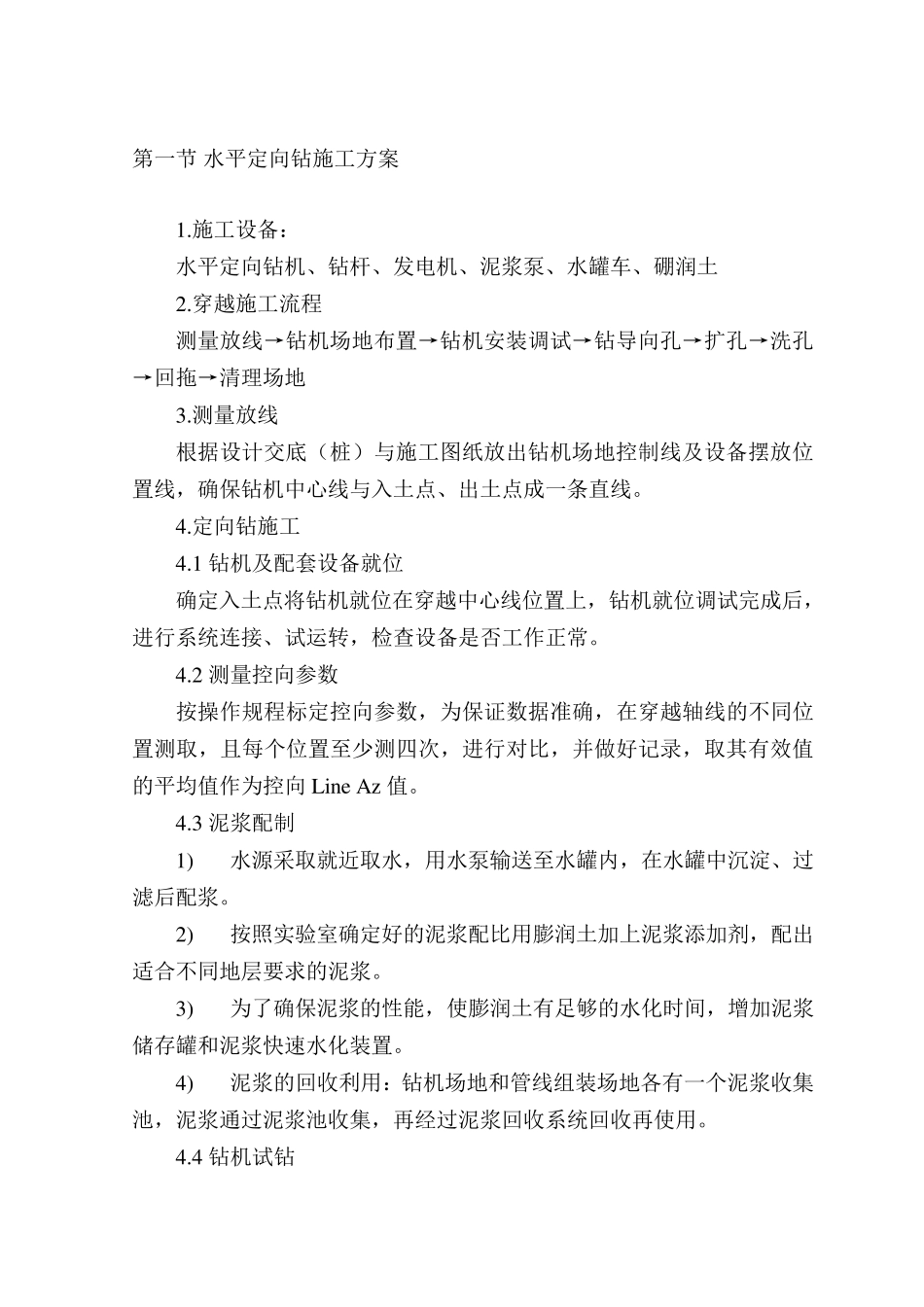

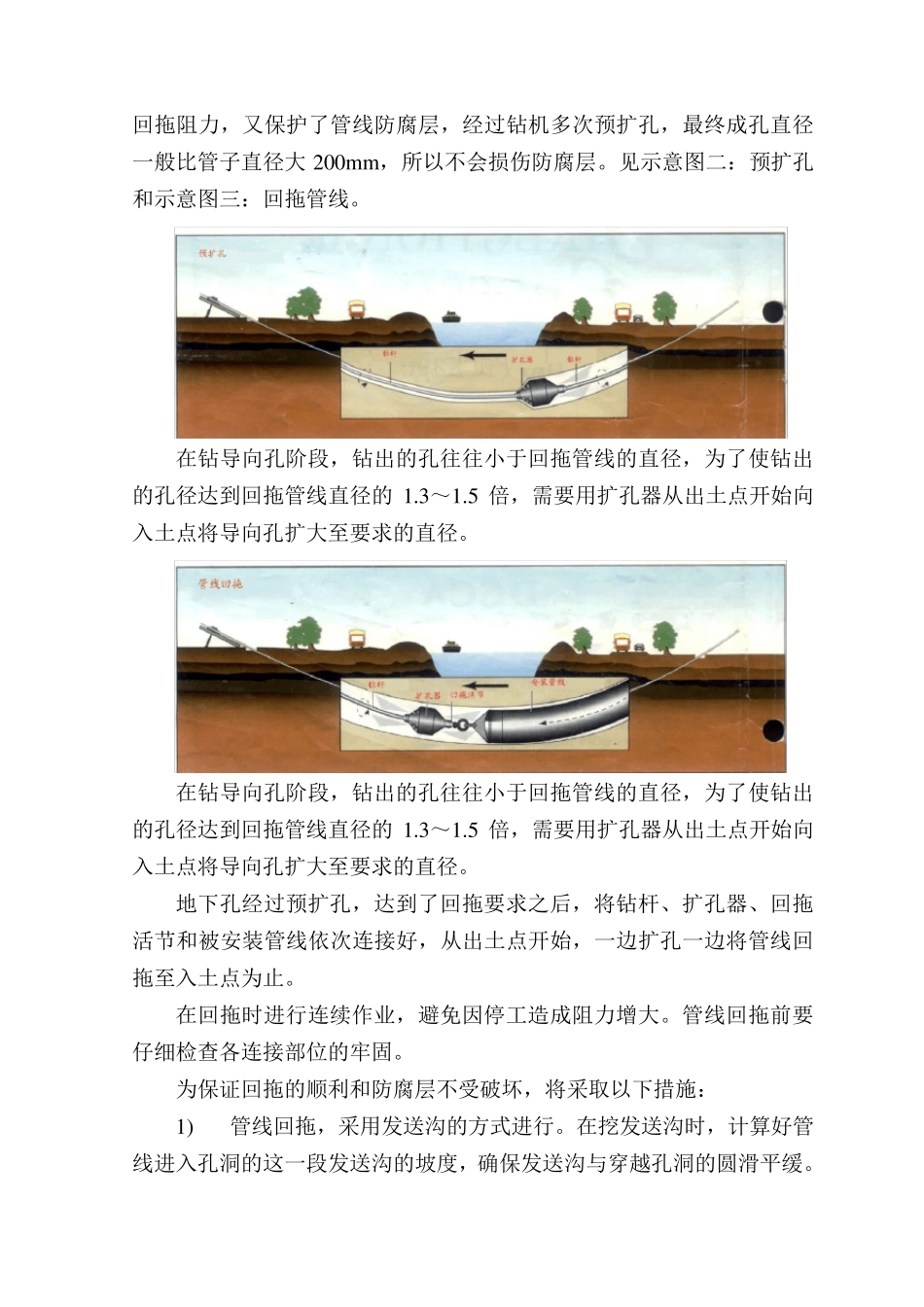

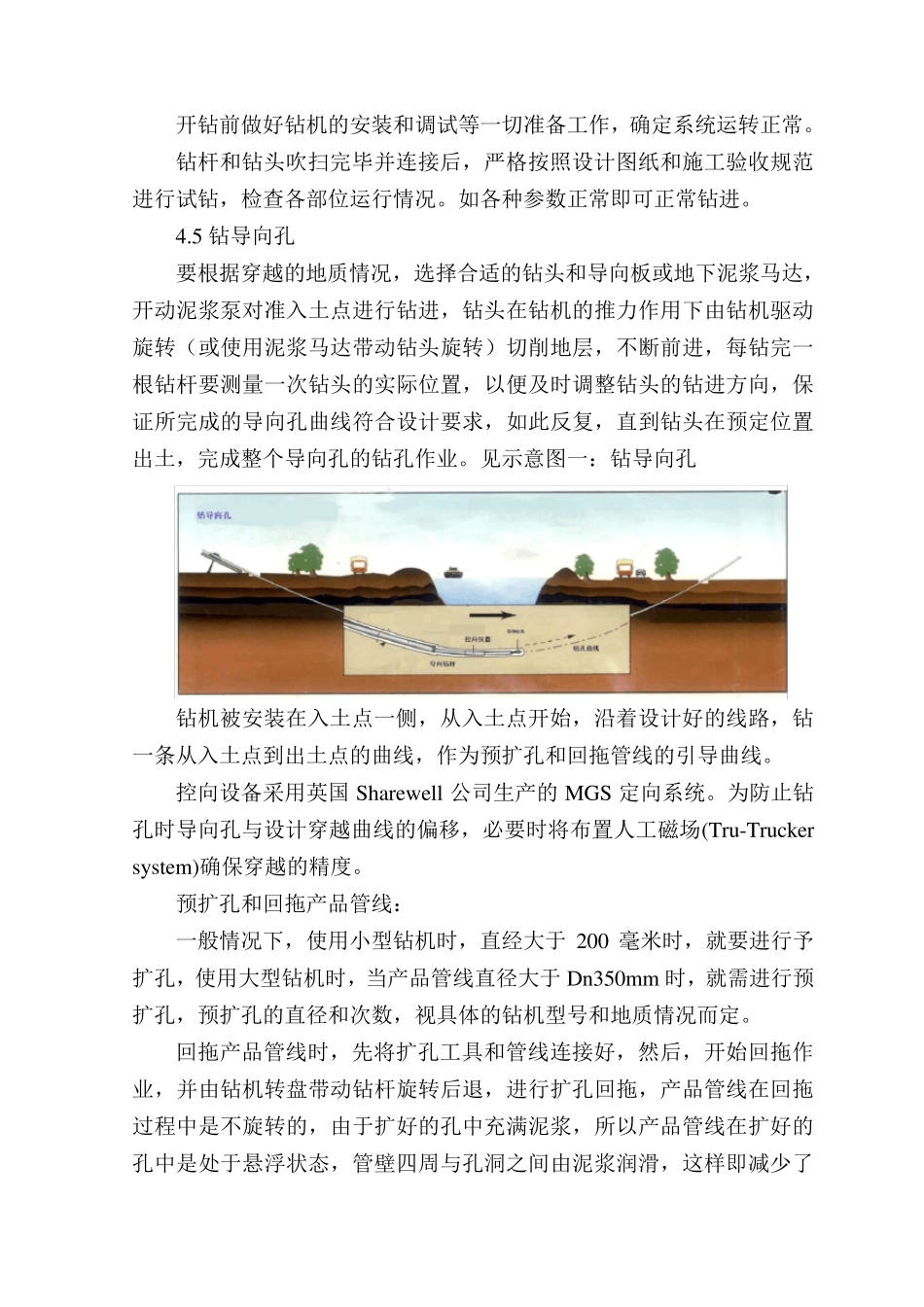

第一节 水平定向钻施工方案 1.施工设备： 水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土 2.穿越施工流程 测量放线→钻机场地布置→钻机安装调试→钻导向孔→扩孔→洗孔→回拖→清理场地 3.测量放线 根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。 4.定向钻施工 4.1 钻机及配套设备就位 确定入土点将钻机就位在穿越中心线位置上，钻机就位调试完成后，进行系统连接、试运转，检查设备是否工作正常。 4.2 测量控向参数 按操作规程标定控向参数，为保证数据准确，在穿越轴线的不同位置测取，且每个位置至少测四次，进行对比，并做好记录，取其有效值的平均值作为控向Line Az 值。 4.3 泥浆配制 1) 水源采取就近取水，用水泵输送至水罐内，在水罐中沉淀、过滤后配浆。 2) 按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。 3) 为了确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装置。 4) 泥浆的回收利用：钻机场地和管线组装场地各有一个泥浆收集池，泥浆通过泥浆池收集，再经过泥浆回收系统回收再使用。 4.4 钻机试钻 开钻前做好钻机的安装和调试等一切准备工作，确定系统运转正常。 钻杆和钻头吹扫完毕并连接后，严格按照设计图纸和施工验收规范进行试钻，检查各部位运行情况。如各种参数正常即可正常钻进。 4.5 钻导向孔 要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。见示意图一：钻导向孔 钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。 控向设备采用英国Sharewell 公司生产的MGS 定向系统。为防止钻孔时导向孔与设计穿越曲线的偏移，必要时将布置人工磁场(Tru-Trucker system)确保穿越的精度。 预扩孔和回拖产品管线： 一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于Dn350mm 时，就需进行预扩孔，预扩孔的直...
