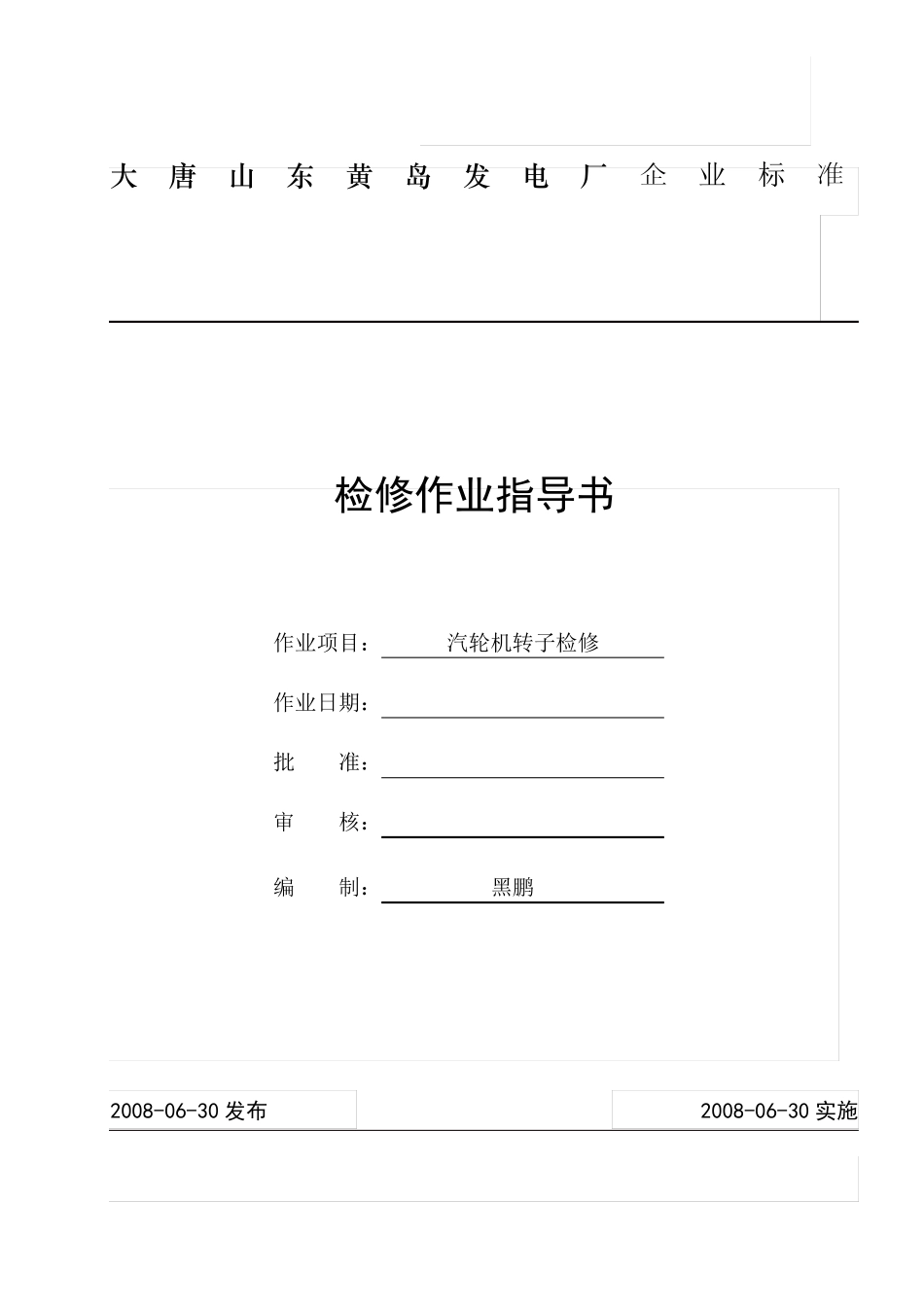

汽轮机转子检修 大唐山东黄岛发电厂企业标准 检修作业指导书 作业项目： 汽轮机转子检修 作业日期： 批 准： 审 核： 编 制： 黑鹏 2008-06-30 发布 2008-06-30 实施 Q/CDT-LYTP 106 0408-2008 1 Q/CDT-LYTP 106 0408-2008 1 Q/CDT-LYTP 106 0408-2008 1 汽轮机转子检修作业指导书 1 目的 1.1 规范检修行为，确保转子检修质量符合规范要求。 1.2 本检修作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。 2 范围 Q/CDT-LYTP 106 0408-2008 2 适用于大唐山东黄岛发电厂＃6 机转子检修工作。 3 职责 3.1 工作负责人职责： 工作负责人负责办理检修工作票；负责设备（工器具）质量验证；负责备品备件和材料的质量验证；负责指定专人做好记录；确保记录真实、准确、工整；负责确认检修工作过程；负责项目自检并签证，对本项目的安全质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。 3.2 监护人职责： 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督，并对被检修设备安全、工作环境实施监督。 3.3 其他工作人员职责： 其他工作人员在工作负责人的领导下，负责按工作程序进行工作。 3.4 质检员（作业负责人、技术员或班长、专工）职责： 质检员负责对所有“W”“H”点进行验证、签字。 4 人员资质及配备： 4.1 专责检修工1 人：必须是经过安全、技术培训合格，还应具有下列条件之一：三年以上的现场工作经验，技术员以上职称，经职业技鉴定中级工以上。 4.2 检修工16 名：必须是经过安全、技术培训合格。还应具有一年以上的现场工作经验或经职业技能鉴定初级以上。 Q/CDT-LYTP 106 0408-2008 3 4.3 其他：必须是经过安全、技术培训合格。 5 检修内容： 5.1 开工准备工作。 5.2 解体 5.3 各拆卸部件清理、检查、测量、修整。 5.4 回装 6 质量标准： 6.1 起吊转子防止动静部分摩擦。 6.2 转子无裂纹，损伤，动叶片无松动，动叶片、围带、铆钉头、叶根等应无损伤、裂纹及严重腐蚀。各级末叶片锁紧销牢固无松动。 6.3 转子轴颈的椭圆度、锥度:转子轴颈处的椭圆度,锥度不大于0.02mm。 6.4 转子的瓢偏值不大于0.02mm,晃度不大于0.05mm 6.5 推力盘及对轮的平面度要求≯0.02mm。 6.6 转子中心：圆周不大于0.02mm,端面不大于0.02mm，要求下张口 7 引用文件： 7.1 《火力发电厂技术标准汇编...
