消防水枪性能要求和试验方法VIP专享VIP免费

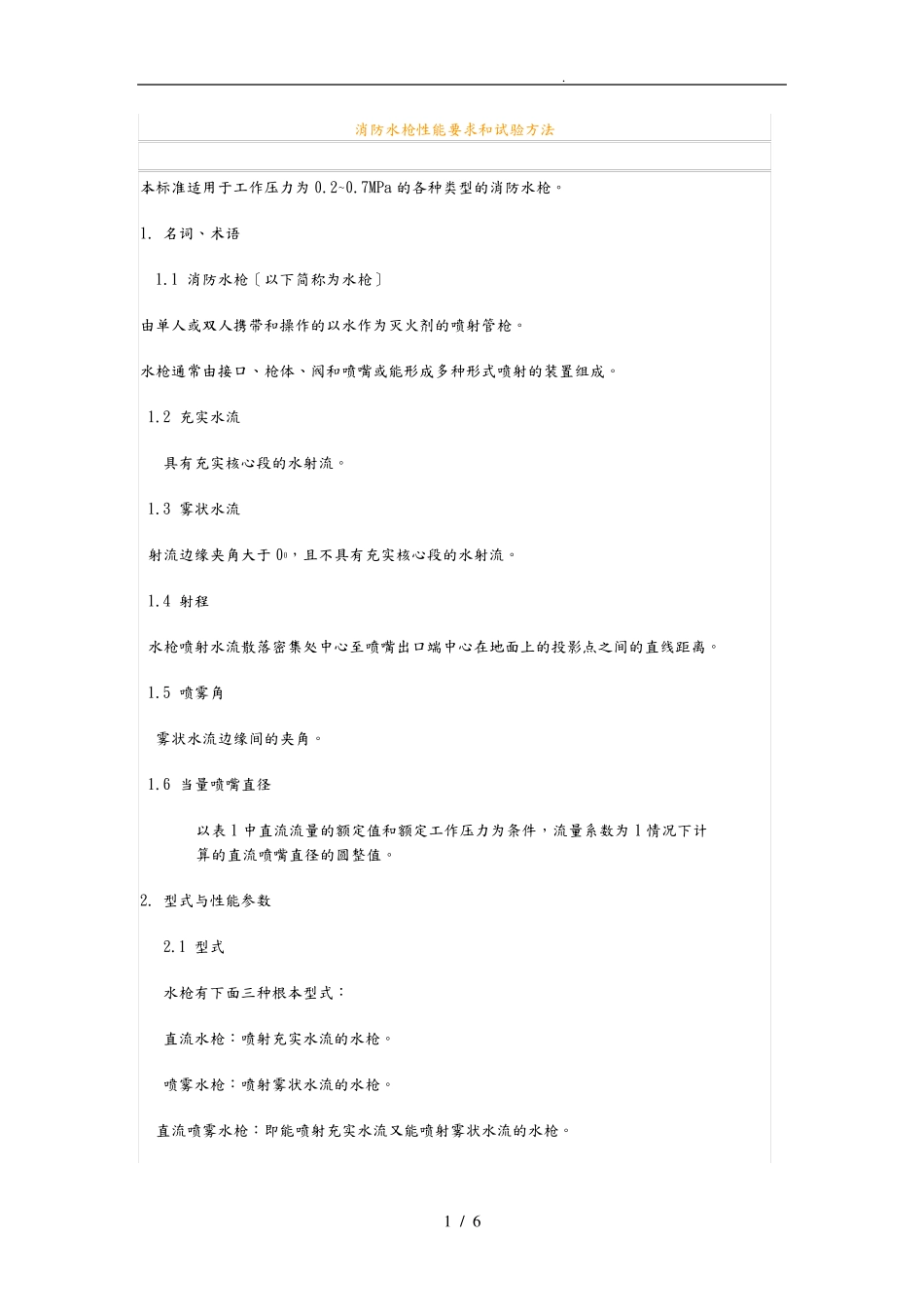

. 1 / 6 消防水枪性能要求和试验方法 本标准适用于工作压力为 0.2~0.7MPa 的各种类型的消防水枪。 1. 名词、术语 1.1 消防水枪〔以下简称为水枪〕 由单人或双人携带和操作的以水作为灭火剂的喷射管枪。 水枪通常由接口、枪体、阀和喷嘴或能形成多种形式喷射的装置组成。 1.2 充实水流 具有充实核心段的水射流。 1.3 雾状水流 射流边缘夹角大于 00，且不具有充实核心段的水射流。 1.4 射程 水枪喷射水流散落密集处中心至喷嘴出口端中心在地面上的投影点之间的直线距离。 1.5 喷雾角 雾状水流边缘间的夹角。 1.6 当量喷嘴直径 以表 1 中直流流量的额定值和额定工作压力为条件，流量系数为 1 情况下计算的直流喷嘴直径的圆整值。 2. 型式与性能参数 2.1 型式 水枪有下面三种根本型式： 直流水枪：喷射充实水流的水枪。 喷雾水枪：喷射雾状水流的水枪。 直流喷雾水枪：即能喷射充实水流又能喷射雾状水流的水枪。 . 2 / 6 2.2 性能参数 水枪的性能参数见表 1。 表 1 接口公称通径mm 当量喷嘴直径mm 工作压力，MPa 流 量，L/min 射程，m 喷雾角允许围 操作力矩N.m 额 定 值 围 直流 喷雾 直流 喷雾 连续 可调 型 非连续 可调型 额定值 允许 偏差 50 13 0.35 0.20~0.70 200 ±16 140~400 ＞22 ＞11 0~140 灭火喷雾角: 300~500 自卫角雾角: 900~1200 ＜15 16 300 ±24 210~600 ＞25 ＞13 19 450 ±36 315~900 ＞28 ＞14 22 0.20 0.20~0.40 450 ±36 315~900 ＞20＞10 注：对簧片式水枪，额定工作压力定为 0.5Mpa，性能参数要求参照上表执行。 3. 性能要求 3.1 材料 3.1.1 水枪材料本身应具有耐腐蚀的性能，或对材料作各种抗腐蚀处理。 3.1.2 各铸件材料的化学万分与机械性能应符合 GB 1173 棗 74《铸造铝合金》，GB 1176-74《铸造铜合金》和 GB 3069-82《压铸铝合金》等相应标准的规定。 3.2 密封件 水枪各密封部位均须配备密封件。所使用的 O 形密封圈应符合 GB 1235?/FONT>76《O 形橡胶密封圈》 3.3 螺纹 . 3 / 6 水枪上的螺纹除与管牙接口连接局部使用圆柱管螺纹外，其余均应为普通螺纹。普通螺纹公差应符合 GB 197-81《普通螺纹公差与配合》中螺纹 7H 级、外螺纹 8g 级的要求。螺纹应无缺牙，外表应光洁。 3.4 外表质量 铸件外表应无结疤、裂纹与孔眼。铝制件外表须作阳极氧化处理。 3.5 ...
