液化石油气储罐的基本参数和结构VIP免费

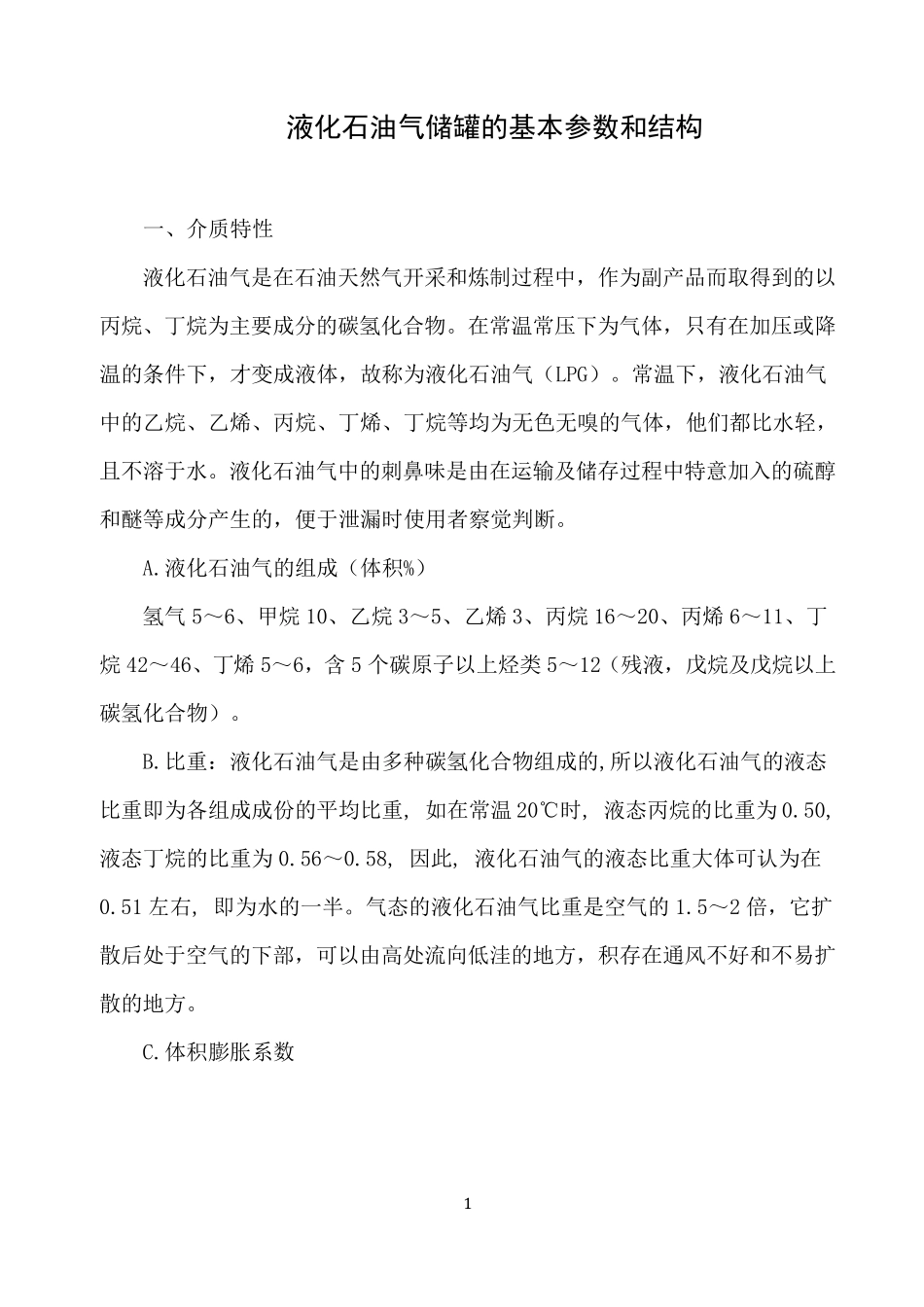

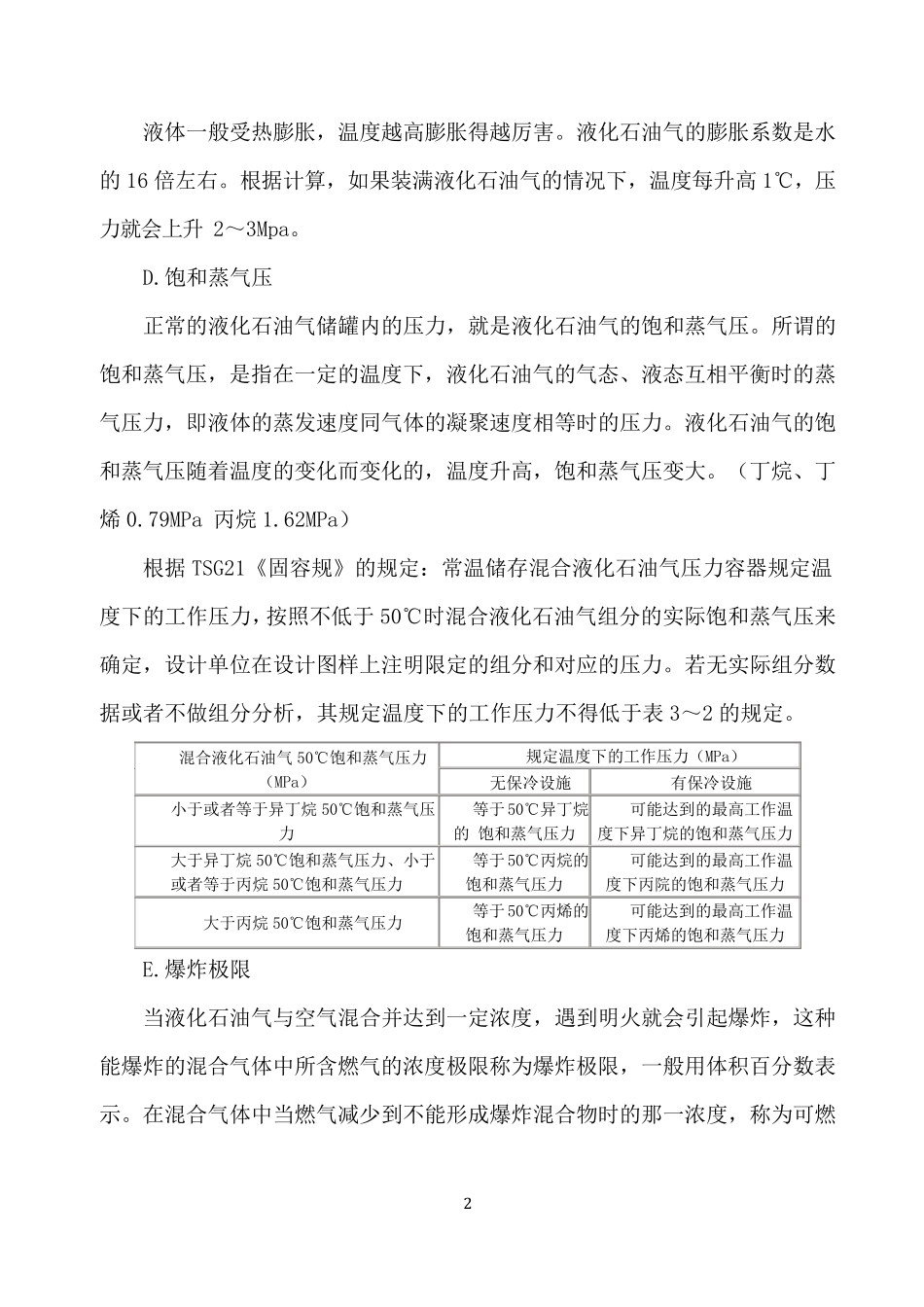

1��液化石油气储罐的基本参数和结构 一、介质特性 液化石油气是在石油天然气开采和炼制过程中，作为副产品而取得到的以丙烷、丁烷为主要成分的碳氢化合物。在常温常压下为气体，只有在加压或降温的条件下，才变成液体，故称为液化石油气（LPG）。常温下，液化石油气中的乙烷、乙烯、丙烷、丁烯、丁烷等均为无色无嗅的气体，他们都比水轻，且不溶于水。液化石油气中的刺鼻味是由在运输及储存过程中特意加入的硫醇和醚等成分产生的，便于泄漏时使用者察觉判断。 A.液化石油气的组成（体积%） 氢气5～6、甲烷10、乙烷3～5、乙烯3、丙烷16～20、丙烯6～11、丁烷42～46、丁烯5～6，含5 个碳原子以上烃类5～12（残液，戊烷及戊烷以上碳氢化合物）。 B.比重：液化石油气是由多种碳氢化合物组成的,所以液化石油气的液态比重即为各组成成份的平均比重, 如在常温20℃时, 液态丙烷的比重为0.50, 液态丁烷的比重为0.56～0.58, 因此, 液化石油气的液态比重大体可认为在0.51 左右, 即为水的一半。气态的液化石油气比重是空气的1.5～2 倍，它扩散后处于空气的下部，可以由高处流向低洼的地方，积存在通风不好和不易扩散的地方。 C.体积膨胀系数 2��液体一般受热膨胀，温度越高膨胀得越厉害。液化石油气的膨胀系数是水的16 倍左右。根据计算，如果装满液化石油气的情况下，温度每升高1℃，压力就会上升2～3Mpa。 D.饱和蒸气压 正常的液化石油气储罐内的压力，就是液化石油气的饱和蒸气压。所谓的饱和蒸气压，是指在一定的温度下，液化石油气的气态、液态互相平衡时的蒸气压力，即液体的蒸发速度同气体的凝聚速度相等时的压力。液化石油气的饱和蒸气压随着温度的变化而变化的，温度升高，饱和蒸气压变大。（丁烷、丁烯0.79MPa 丙烷1.62MPa） 根据TSG21《固容规》的规定：常温储存混合液化石油气压力容器规定温度下的工作压力，按照不低于50℃时混合液化石油气组分的实际饱和蒸气压来确定，设计单位在设计图样上注明限定的组分和对应的压力。若无实际组分数据或者不做组分分析，其规定温度下的工作压力不得低于表3～2 的规定。 混合液化石油气50℃饱和蒸气压力（MPa） 规定温度下的工作压力（MPa） 无保冷设施 有保冷设施 小于或者等于异丁烷50℃饱和蒸气压力 等于50℃异丁烷的 饱和蒸气压力 可能达到的最高工作温度下异丁烷的饱和蒸气压力 大于异丁烷50℃饱和蒸气压力、小于或者等于丙烷50℃饱和蒸气压力 等于50℃丙烷的饱和蒸...
