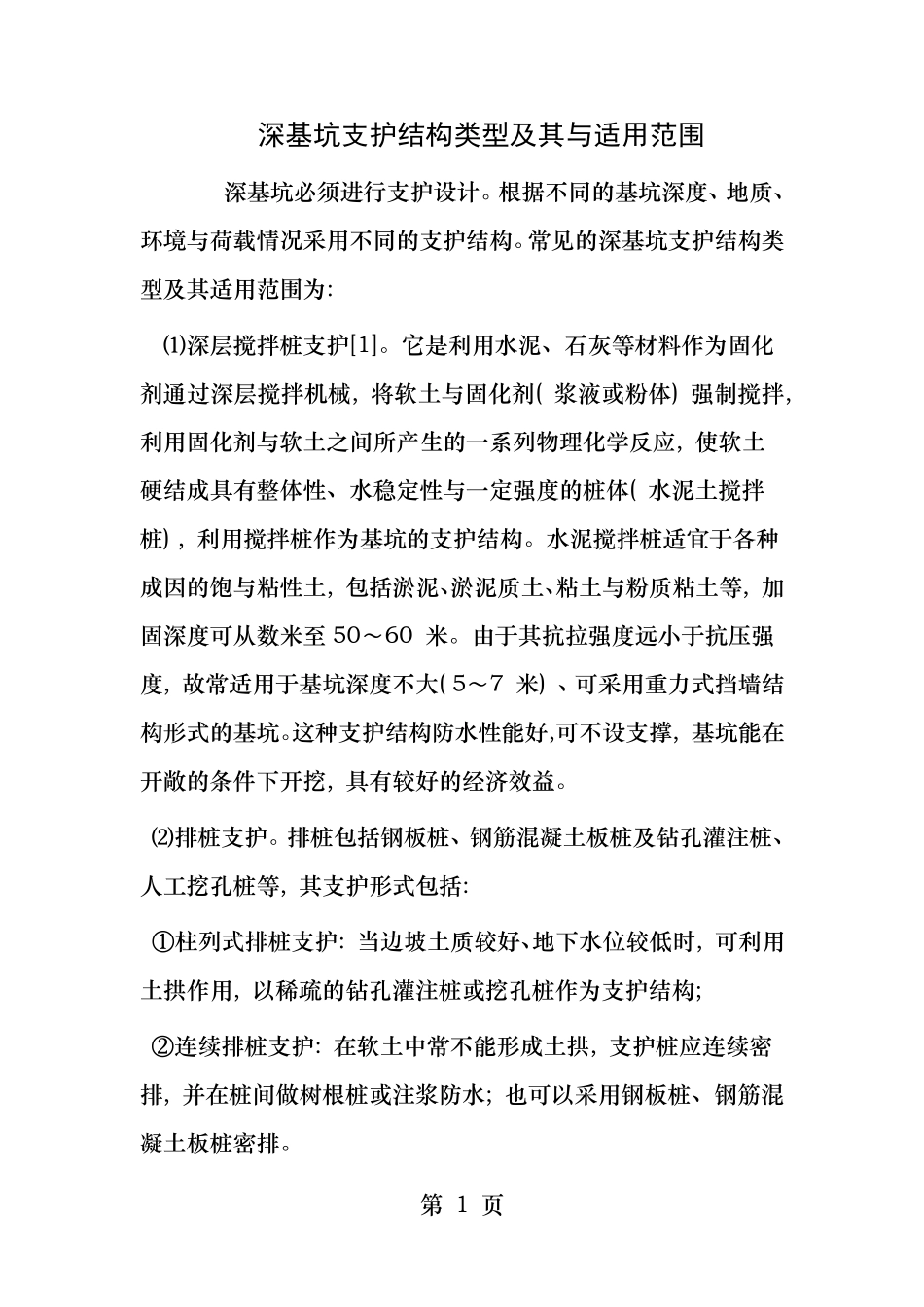

第 1 页 深基坑支护结构类型及其与适用范围 深基坑必须进行支护设计
根据不同的基坑深度、地质、环境与荷载情况采用不同的支护结构
常见的深基坑支护结构类型及其适用范围为: ⑴深层搅拌桩支护[1]
它是利用水泥、石灰等材料作为固化剂通过深层搅拌机械, 将软土与固化剂( 浆液或粉体) 强制搅拌, 利用固化剂与软土之间所产生的一系列物理化学反应, 使软土硬结成具有整体性、水稳定性与一定强度的桩体( 水泥土搅拌桩) , 利用搅拌桩作为基坑的支护结构
水泥搅拌桩适宜于各种成因的饱与粘性土, 包括淤泥、淤泥质土、粘土与粉质粘土等, 加固深度可从数米至 50～60 米
由于其抗拉强度远小于抗压强度, 故常适用于基坑深度不大( 5～7 米) 、可采用重力式挡墙结构形式的基坑
这种支护结构防水性能好,可不设支撑, 基坑能在开敞的条件下开挖, 具有较好的经济效益
排桩包括钢板桩、钢筋混凝土板桩及钻孔灌注桩、人工挖孔桩等, 其支护形式包括: ①柱列式排桩支护: 当边坡土质较好、地下水位较低时, 可利用土拱作用, 以稀疏的钻孔灌注桩或挖孔桩作为支护结构; ②连续排桩支护: 在软土中常不能形成土拱, 支护桩应连续密排, 并在桩间做树根桩或注浆防水; 也可以采用钢板桩、钢筋混凝土板桩密排

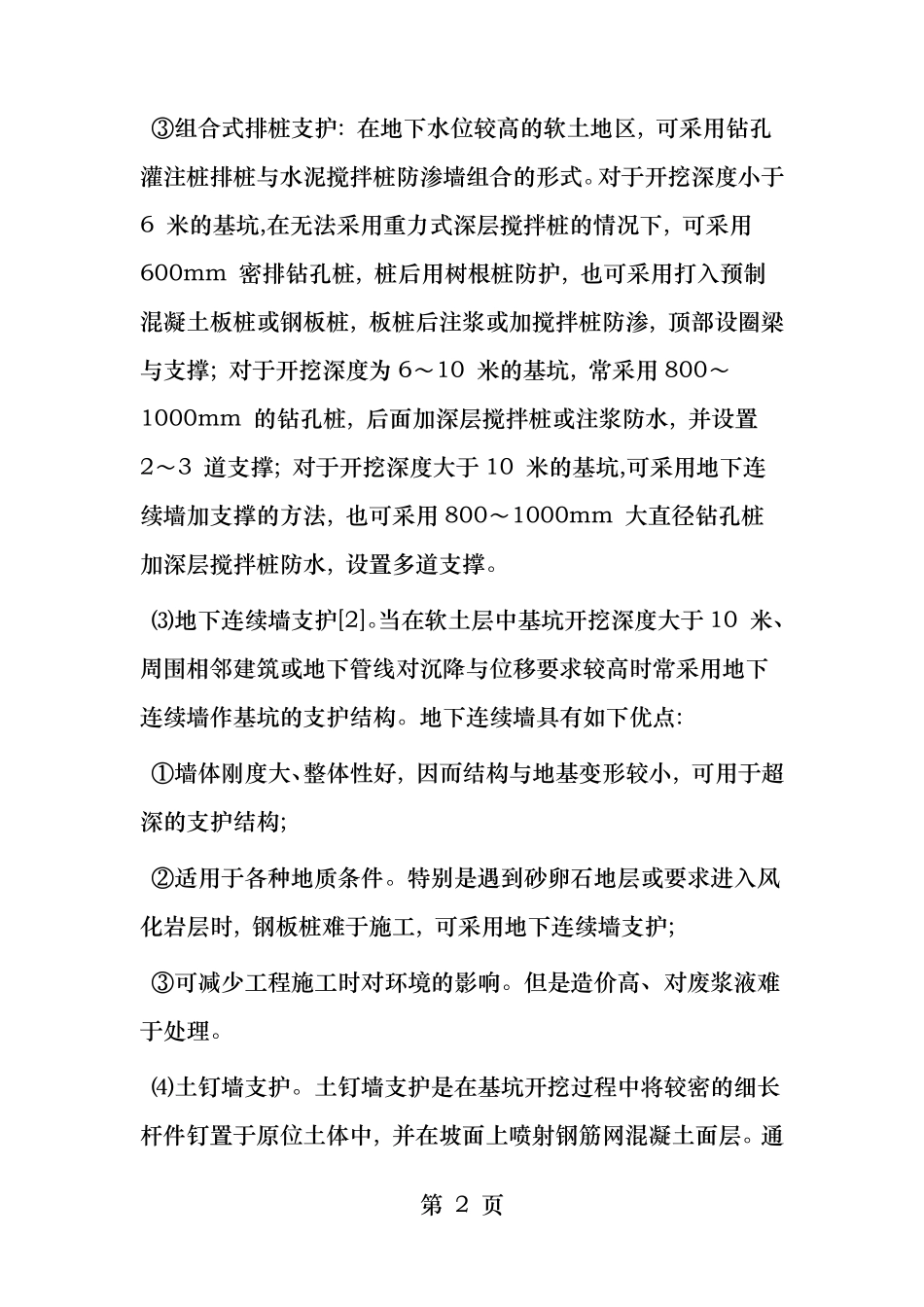

第 2 页 ③组合式排桩支护: 在地下水位较高的软土地区, 可采用钻孔灌注桩排桩与水泥搅拌桩防渗墙组合的形式
对于开挖深度小于6 米的基坑,在无法采用重力式深层搅拌桩的情况下, 可采用600mm 密排钻孔桩, 桩后用树根桩防护, 也可采用打入预制混凝土板桩或钢板桩, 板桩后注浆或加搅拌桩防渗, 顶部设圈梁与支撑; 对于开挖深度为 6～10 米的基坑, 常采用 800～1000mm 的钻孔桩, 后面加深层搅拌桩或注浆防水, 并设置2～3 道支撑; 对于开挖深度大于 10 米的基坑,可采用地下连续墙加支撑
