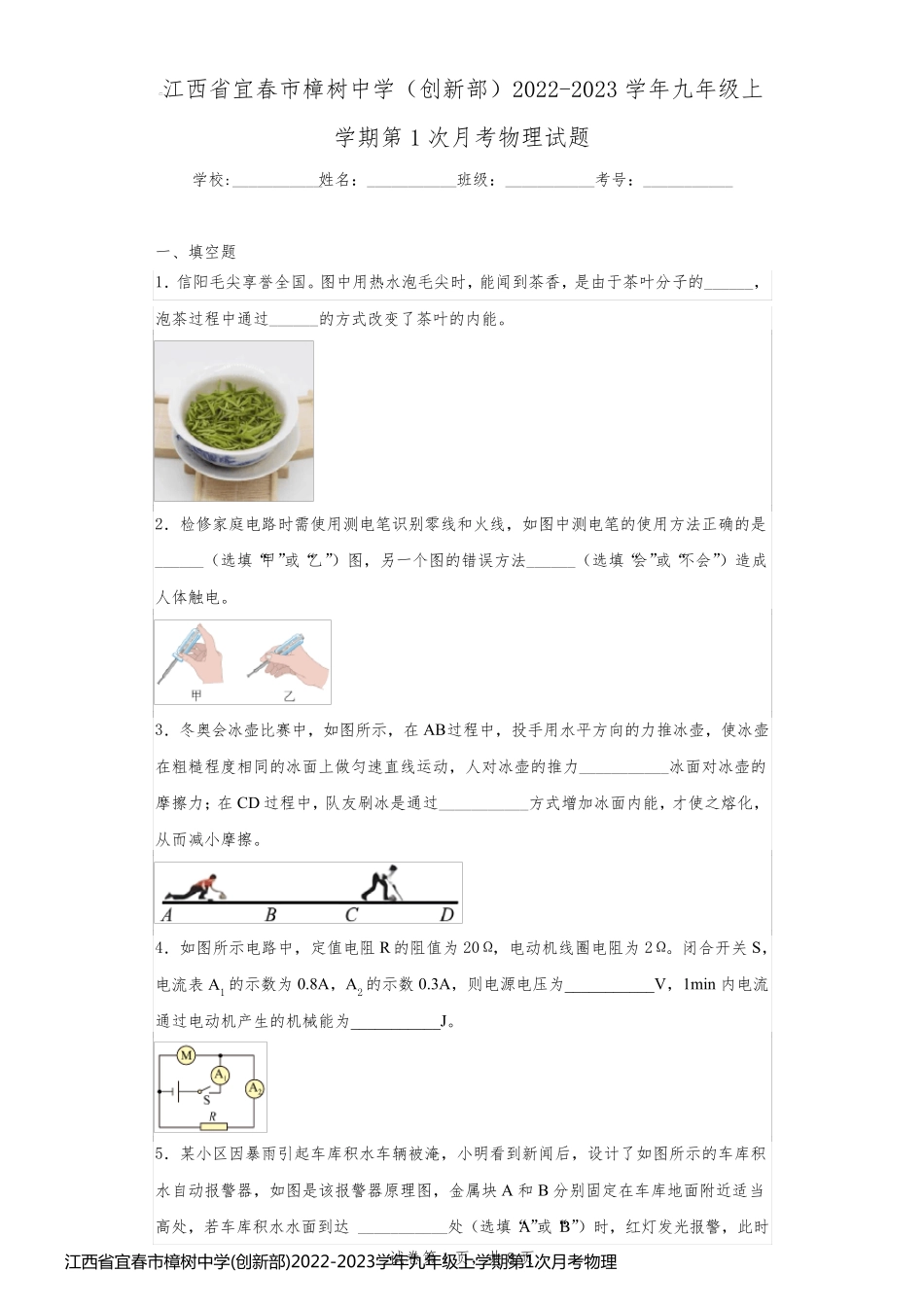

试卷第1 页，共8 页 江西省宜春市樟树中学（创新部）2022-2023 学年九年级上学期第1 次月考物理试题 学校:___________姓名：___________班级：___________考号：___________ 一、填空题 1．信阳毛尖享誉全国。图中用热水泡毛尖时，能闻到茶香，是由于茶叶分子的______，泡茶过程中通过______的方式改变了茶叶的内能。 2．检修家庭电路时需使用测电笔识别零线和火线，如图中测电笔的使用方法正确的是______（选填“甲”或“乙”）图，另一个图的错误方法______（选填“会”或“不会”）造成人体触电。 3．冬奥会冰壶比赛中，如图所示，在 AB过程中，投手用水平方向的力推冰壶，使冰壶在粗糙程度相同的冰面上做匀速直线运动，人对冰壶的推力___________冰面对冰壶的摩擦力；在 CD 过程中，队友刷冰是通过___________方式增加冰面内能，才使之熔化，从而减小摩擦。 4．如图所示电路中，定值电阻R 的阻值为20Ω，电动机线圈电阻为2Ω。闭合开关 S，电流表 A1 的示数为0.8A，A2 的示数 0.3A，则电源电压为___________V，1min 内电流通过电动机产生的机械能为___________J。 5．某小区因暴雨引起车库积水车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块 A 和B 分别固定在车库地面附近适当高处，若车库积水水面到达 ___________处（选填“A”或“B”）时，红灯发光报警，此时江 西 省 宜 春 市 樟 树 中 学 (创 新 部 )2022-2023学 年 九 年 级 上 学 期 第 1次 月 考 物 理 试 题 --第 1页江 西 省 宜 春 市 樟 树 中 学 (创 新 部 )2022-2023学 年 九 年 级 上 学 期 第 1次 月 考 物 理 试 题 --第 1页试卷第2 页，共8 页 电磁铁的上端是 ___________极（选填“N”或“S”）。 6．如图A所示，迅速来回拉动绳子，可以看到塞子被顶出，若B 图中的四缸四冲程柴油机中某一缸的各参数如图C，1s 内该缸对外做功___________次，在每个做功冲程里该单缸对外做功___________J， 7．如图电路中，电源电压恒定不变，小灯泡L 标有“6V 0.3A”字样，电流表量程0~0.6A、电压表量程0~3V。在保障电路安全的前提下，只闭合开关S、S1，滑片P 位于最右端，小灯泡恰好正常发光，则小灯泡10s 内消耗的电能为___________J，正常发光时的电阻R=___________Ω。 8．如图所示电路中，R1、R3是定值电阻，R2是滑动变阻器，最大...
