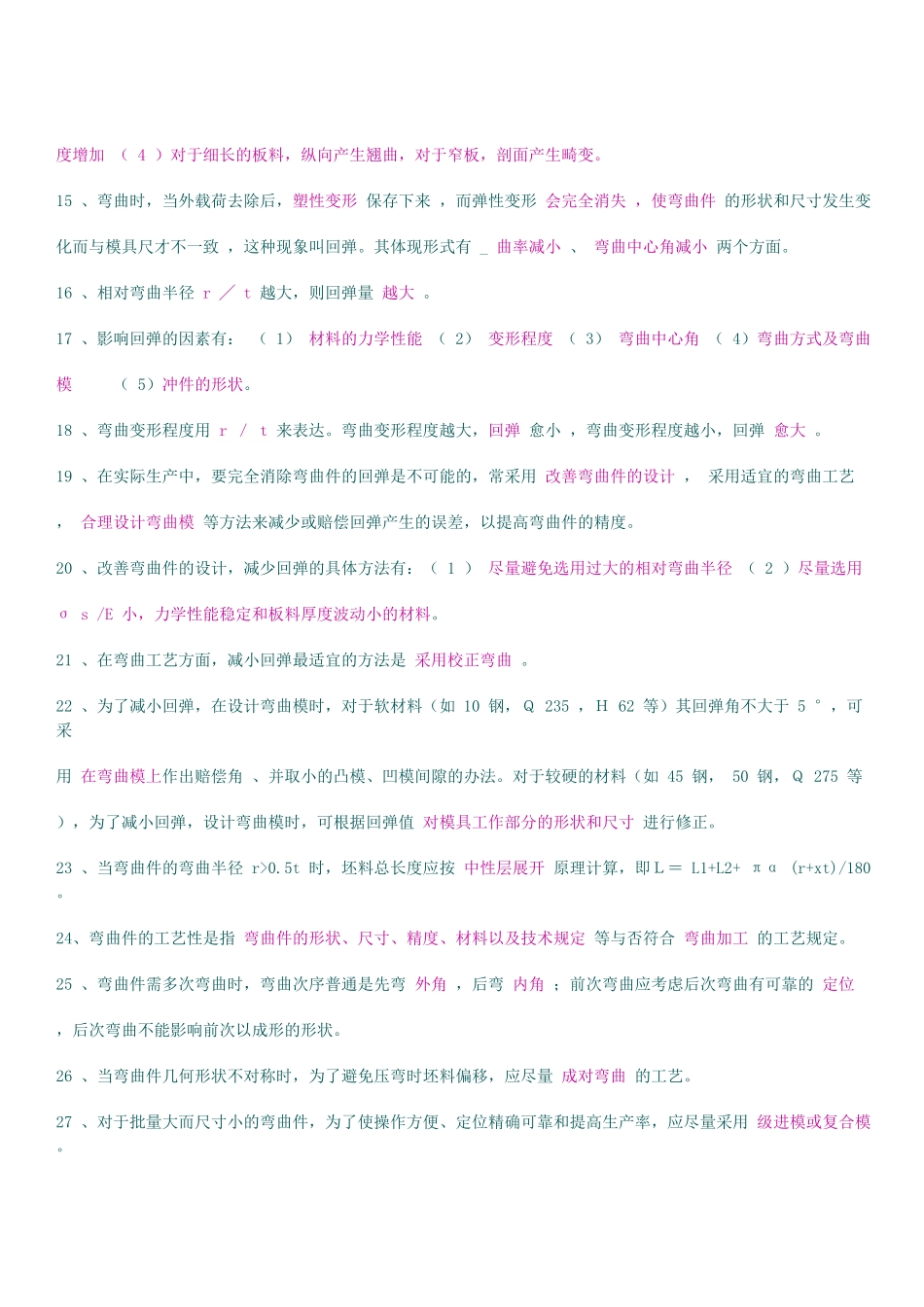

第三章 弯曲工艺及弯曲模具设计 复习题答案 一、填空题 1 、将板料、型材、管材或棒料等 弯成一定角度 、 一定曲率 ， 形成一定形状的零件 的冲压办法称为弯曲。 2 、弯曲变形区内 应变等于零 的金属层称为应变中性层。 3 、窄板弯曲后起横截面呈 扇 形状。窄板弯曲时的应变状态是 立体 的，而应力状态是 平面 。 4 、弯曲终了时， 变形区内圆弧部分所对的圆心角 称为弯曲中心角。 5 、弯曲时，板料的最外层纤维濒于拉裂时的弯曲半径称为 最小弯曲半径 。 6 、弯曲时，用 相对弯曲半径 表达板料弯曲变形程度，不致使材料破坏的弯曲极限半径称 最小弯曲半径 。 7、最小弯曲半径的影响因素有 材料的力学性能 、弯曲线方向、材料的热解决状况、 弯曲中心角 。 8 、材料的塑性 越好 ，塑性变形的稳定性越强，许可的最小弯曲半径就 越小 。 9 、板料表面和侧面的质量差时，容易造成应力集中并减少塑性变形的 稳定性 ，使材料过早破坏。对于冲裁或剪切坯料，若未经退火，由于切断面存在冷变形硬化层，就会使材料 塑性减少 ，在上述状况下均应选用 较大 的弯曲半径。轧制钢板含有纤维组织， 顺 纤维方向的塑性指标高于 垂直于 纤维方向的塑性指标。 10 、为了提高弯曲极限变形程度，对于经冷变形硬化的材料，可采用 热解决 以恢复塑性。 11 、为了提高弯曲极限变形程度，对于侧面毛刺大的工件，应 先去毛刺 ；当毛刺较小时，也能够使有毛刺的一面处在 弯曲受压的内缘（或朝向弯曲凸模） ，以免产生应力集中而开裂。 12 、为了提高弯曲极限变形程度，对于厚料，如果构造允许，能够采用 先在弯角内侧开槽后，再弯曲 的工艺，如果构造不允许，则采用 加热弯曲或拉弯 的工艺。 13 、在弯曲变形区内，内层纤维切向 受压而缩短 应变，外层纤维切向受 受拉而伸长 应变，而中性层 则保持不变 。 14 、板料塑性弯曲的变形特点是：（ 1 ） 中性层内移 （ 2 ） 变形区板料的厚度变薄 （ 3 ） 变形区板料长度增加 （ 4 ）对于细长的板料，纵向产生翘曲，对于窄板，剖面产生畸变。 15 、弯曲时，当外载荷去除后，塑性变形 保存下来 ，而弹性变形 会完全消失 ，使弯曲件 的形状和尺寸发生变化而与模具尺才不一致 ，这种现象叫回弹。其体现形式有 _ 曲率减小 、 弯曲中心角减小 两个方面。 16 、相对弯曲半径 r ╱ t 越大，则回弹量 越大 。...
