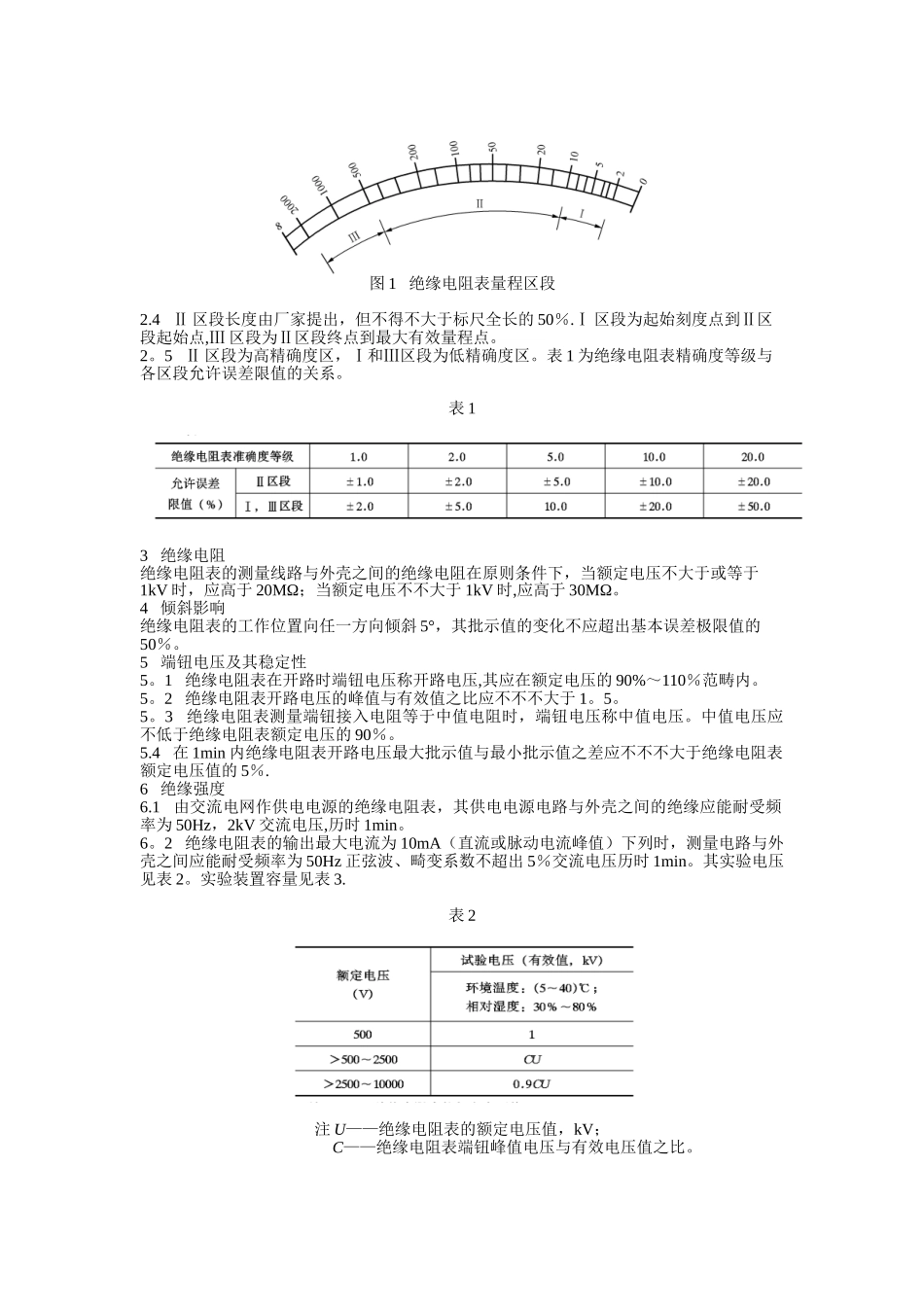

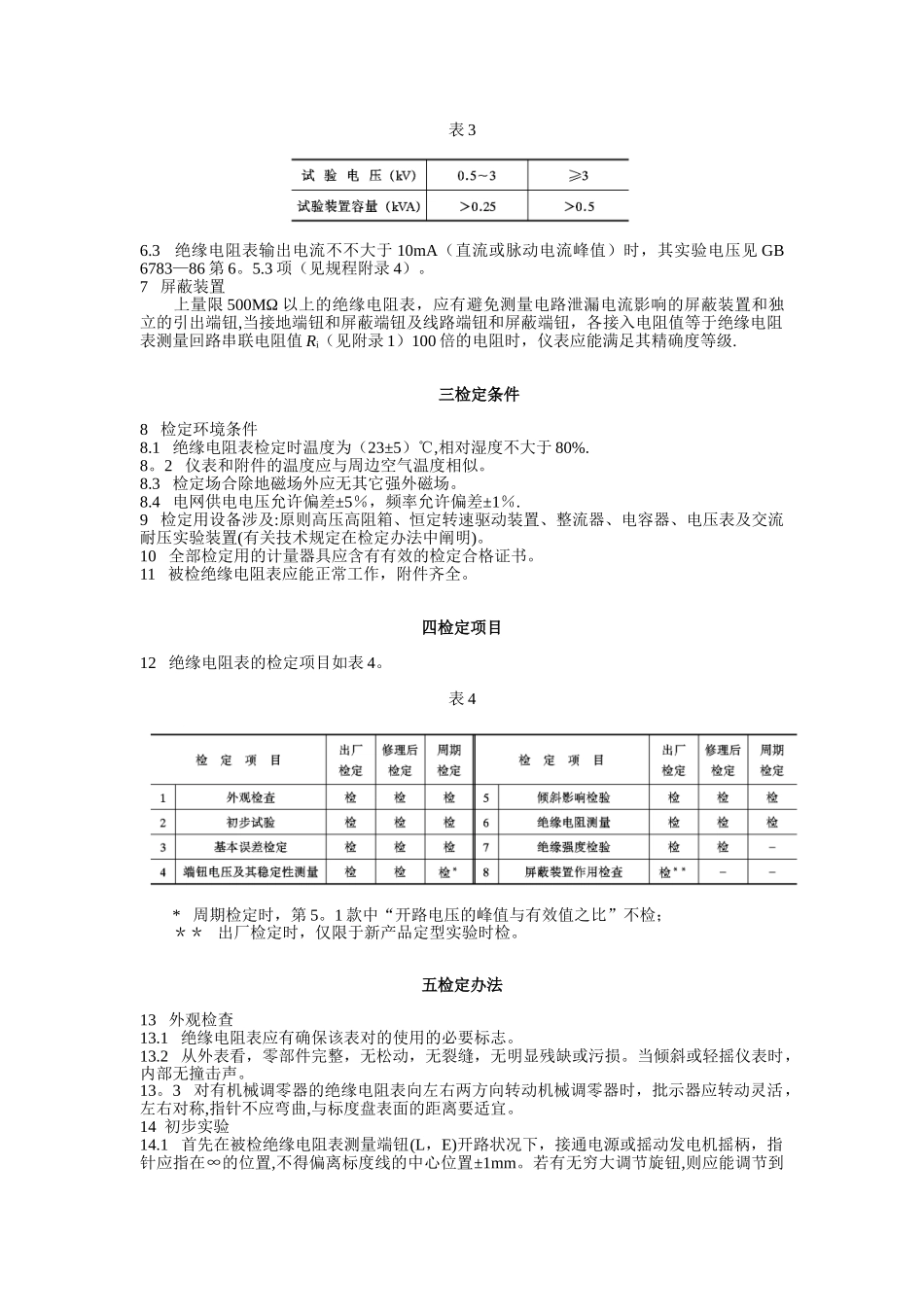

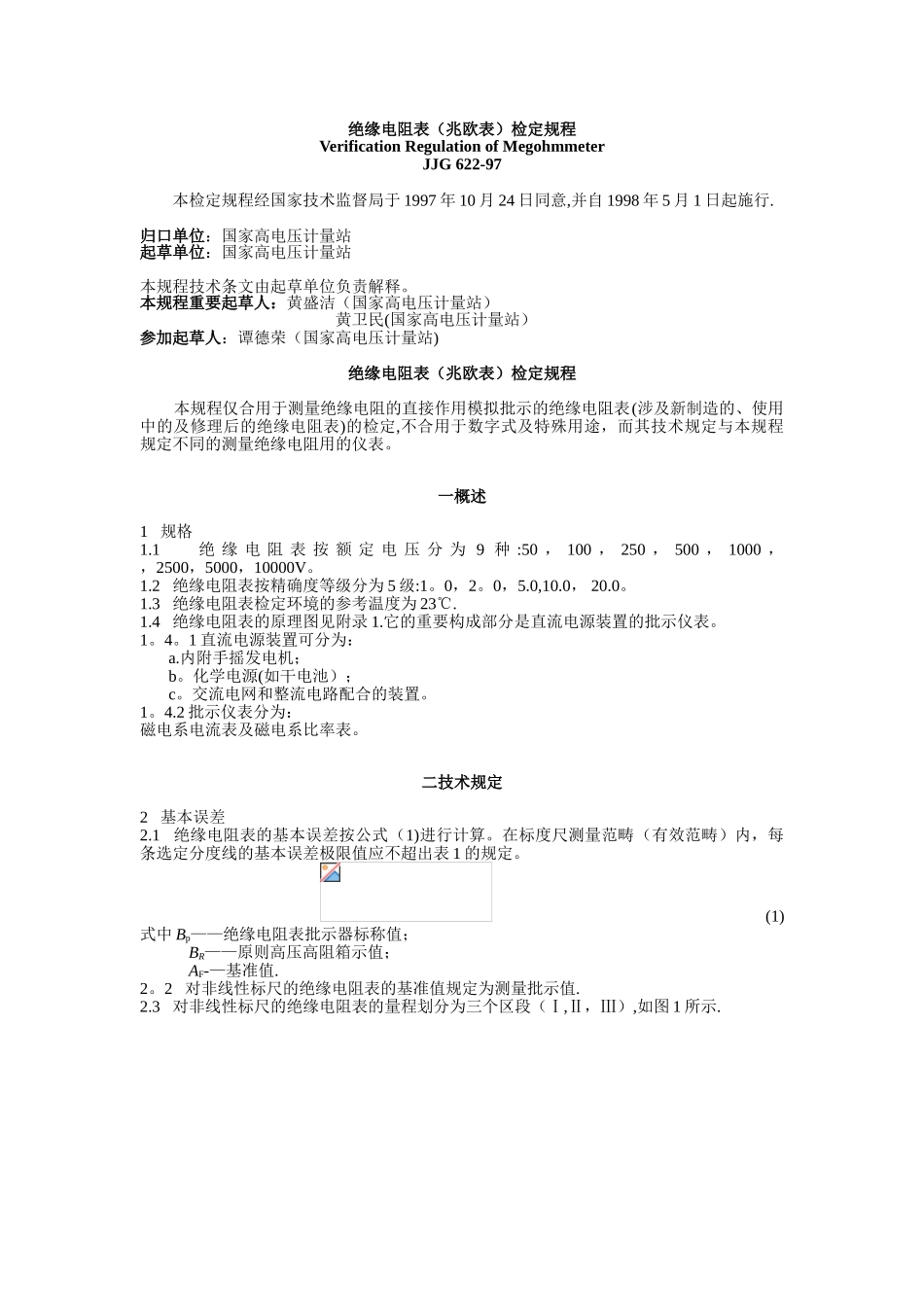

绝缘电阻表(兆欧表)检定规程Verification Regulation of MegohmmeterJJG 622-97本检定规程经国家技术监督局于 1997 年 10 月 24 日同意,并自 1998 年 5 月 1 日起施行.归口单位:国家高电压计量站起草单位:国家高电压计量站本规程技术条文由起草单位负责解释。本规程重要起草人:黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人:谭德荣(国家高电压计量站) 绝缘电阻表(兆欧表)检定规程 本规程仅合用于测量绝缘电阻的直接作用模拟批示的绝缘电阻表(涉及新制造的、使用中的及修理后的绝缘电阻表)的检定,不合用于数字式及特殊用途,而其技术规定与本规程规定不同的测量绝缘电阻用的仪表。 一概述 1 规格1.1 绝 缘 电 阻 表 按 额 定 电 压 分 为 9 种 :50 , 100 , 250 , 500 , 1000 , ,2500,5000,10000V。1.2 绝缘电阻表按精确度等级分为 5 级:1。0,2。0,5.0,10.0, 20.0。1.3 绝缘电阻表检定环境的参考温度为 23℃.1.4 绝缘电阻表的原理图见附录 1.它的重要构成部分是直流电源装置的批示仪表。1。4。1 直流电源装置可分为: a.内附手摇发电机; b。化学电源(如干电池); c。交流电网和整流电路配合的装置。1。4.2 批示仪表分为:磁电系电流表及磁电系比率表。 二技术规定 2 基本误差2.1 绝缘电阻表的基本误差按公式(1)进行计算。在标度尺测量范畴(有效范畴)内,每条选定分度线的基本误差极限值应不超出表 1 的规定。 (1) 式中 Bp——绝缘电阻表批示器标称值;BR——原则高压高阻箱示值;AF-—基准值.2。2 对非线性标尺的绝缘电阻表的基准值规定为测量批示值.2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ,Ⅱ,Ⅲ),如图 1 所示. 图 1 绝缘电阻表量程区段 2.4 Ⅱ 区段长度由厂家提出,但不得不大于标尺全长的 50%.Ⅰ 区段为起始刻度点到Ⅱ区段起始点,Ⅲ 区段为Ⅱ区段终点到最大有效量程点。2。5 Ⅱ 区段为高精确度区,Ⅰ和Ⅲ区段为低精确度区。表 1 为绝缘电阻表精确度等级与各区段允许误差限值的关系。 表 1 3 绝缘电阻绝缘电阻表的测量线路与外壳之间的绝缘电阻在原则条件下,当额定电压不大于或等于1kV 时,应高于 20MΩ;当额定电压不不大于 1kV 时,应高于 30MΩ。4 倾斜影响绝缘电阻表的工作位置向任一方向倾斜 5°,其批示值的变化不应超出基本误差极限值的50%。5 端钮电压及其稳定性5。1 ...
