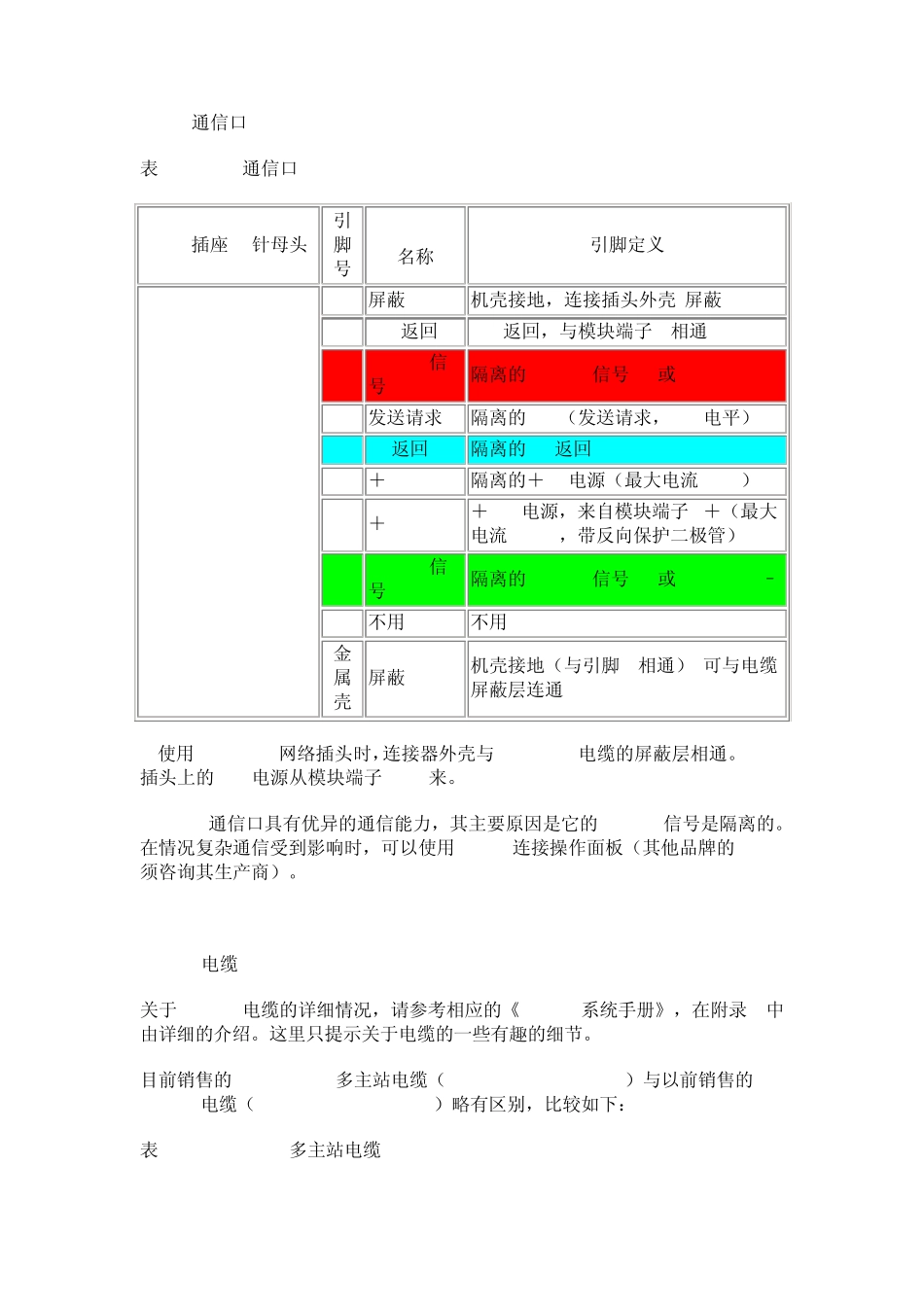

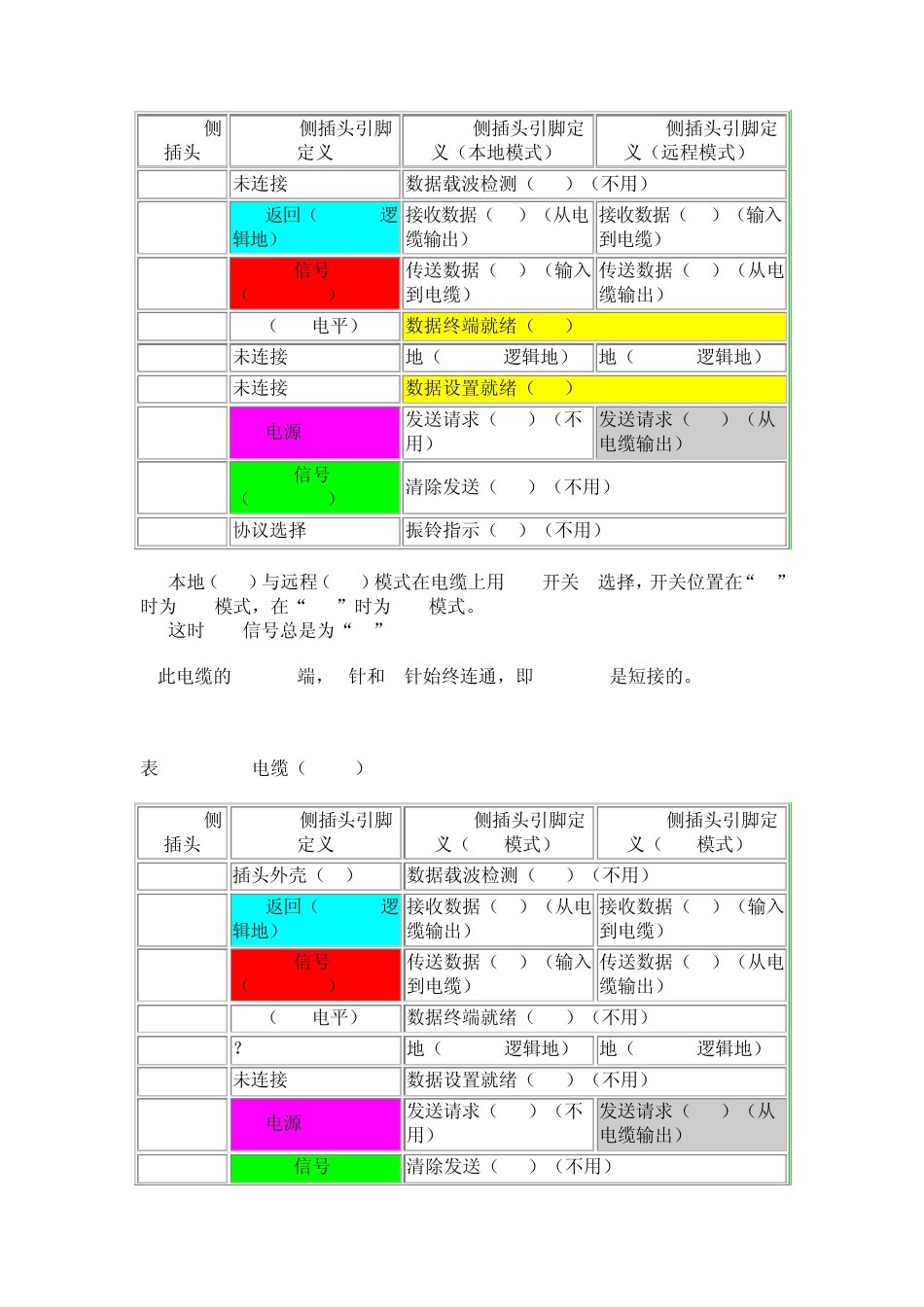

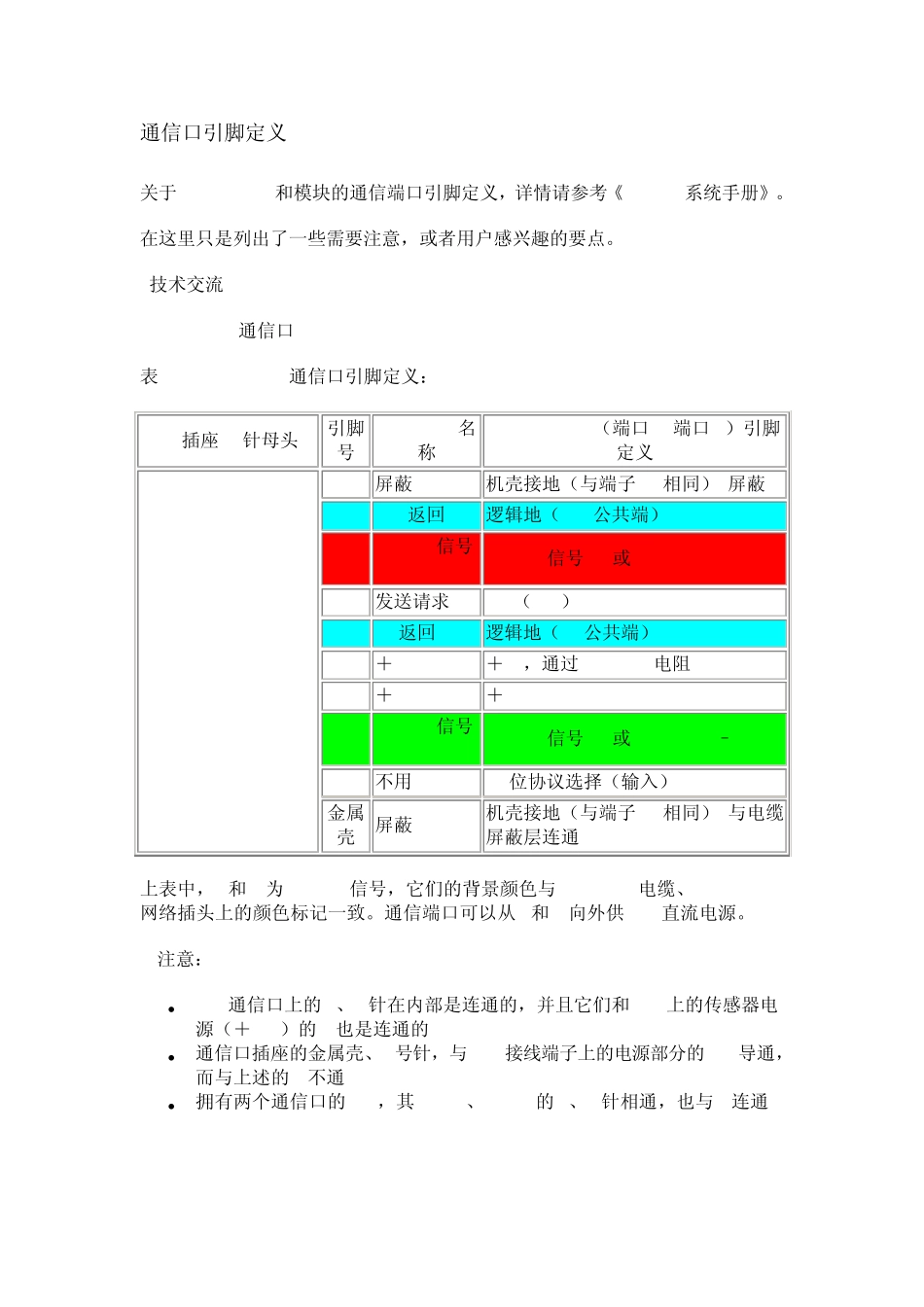

通信口引脚定义 关于S7-200 CPU和模块的通信端口引脚定义，详情请参考《S7-200系统手册》。 在这里只是列出了一些需要注意，或者用户感兴趣的要点。 技术交流QQ249412661 S7-200 CPU通信口 表1. S7-200 CPU通信口引脚定义： CPU插座(9针母头) 引脚号 PROFIBUS名称 Port0/Port1（端口0/端口1）引脚定义 1 屏蔽 机壳接地（与端子PE相同）/屏蔽 2 24V返回 逻辑地（24V公共端） 3 RS-485信号 B RS-485信号 B 或 TxD/RxD + 4 发送请求 RTS（TTL） 5 5V返回 逻辑地（5V公共端） 6 ＋5V ＋5V，通过100 Ohm电阻 7 ＋24V ＋24V 8 RS-485信号 A RS-485信号 A 或 TxD/RxD – 9 不用 10位协议选择（输入） 金属壳 屏蔽 机壳接地（与端子PE相同）/与电缆屏蔽层连通 上表中，3和8为 RS-485信号，它们的背景颜色与PROFIBUS电缆、PROFIBUS网络插头上的颜色标记一致。通信端口可以从2和7向外供 24V直流电源。 注意：  CPU通信口上的2、5针在内部是连通的，并且它们和CPU上的传感器电源（＋24V）的M也是连通的  通信口插座的金属壳、1号针，与CPU接线端子上的电源部分的PE导通，而与上述的M不通  拥有两个通信口的CPU，其 Port0、Port1的2、5针相通，也与M连通 EM277通信口 表2. EM277通信口 EM277插座(9针母头) 引脚号 PROFIBUS名称 引脚定义 1 屏蔽 机壳接地，连接插头外壳/屏蔽 2 24V返回 24V返回，与模块端子M相通 3 RS-485信号 B 隔离的RS-485信号 B 或 TxD/RxD + 4 发送请求 隔离的RTS（发送请求，TTL电平） 5 5V返回 隔离的5V返回 6 ＋5V 隔离的＋5V电源（最大电流90mA） 7 ＋24V ＋24V电源，来自模块端子L＋（最大电流120mA，带反向保护二极管） 8 RS-485信号 A 隔离的RS-485信号 A 或 TxD/RxD – 9 不用 不用 金属壳 屏蔽 机壳接地（与引脚1相通）/可与电缆屏蔽层连通 使用 PROFIBUS网络插头时，连接器外壳与PROFIBUS电缆的屏蔽层相通。EM277插头上的24V电源从模块端子L+/M来。 EM277通信口具有优异的通信能力，其主要原因是它的RS-485信号是隔离的。在情况复杂通信受到影响时，可以使用 EM277连接操作面板（其他品牌的HMI须咨询其生产商）。 PC/PPI电缆 关于 PC/PPI电缆的详细情况，请参考相应的《S7-200系统手册》，在附录 A中由详细的介绍。这里只提示关于电缆的一些有趣的细节。 目前销售的RS-232/PPI多主站电缆（6ES...
