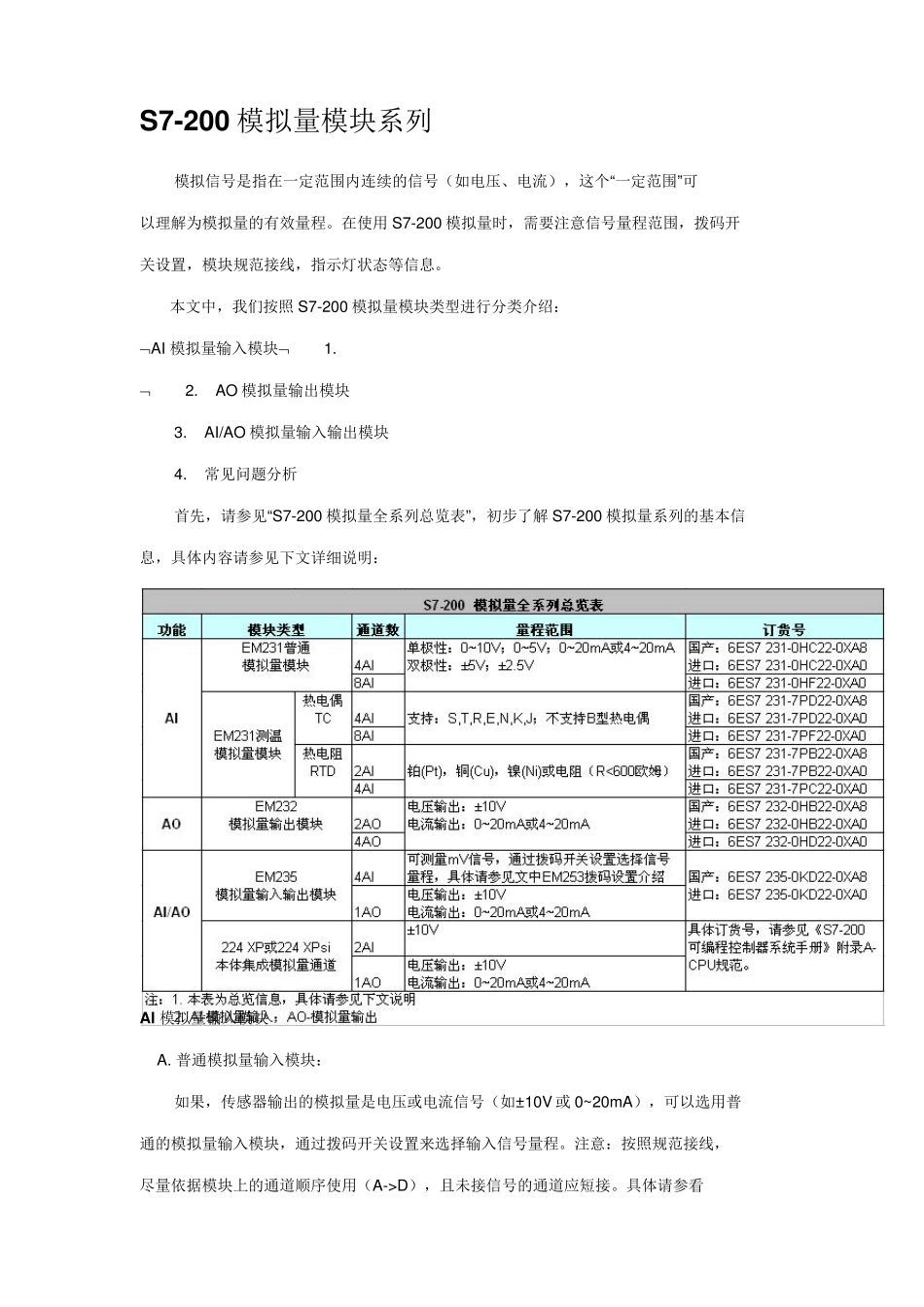

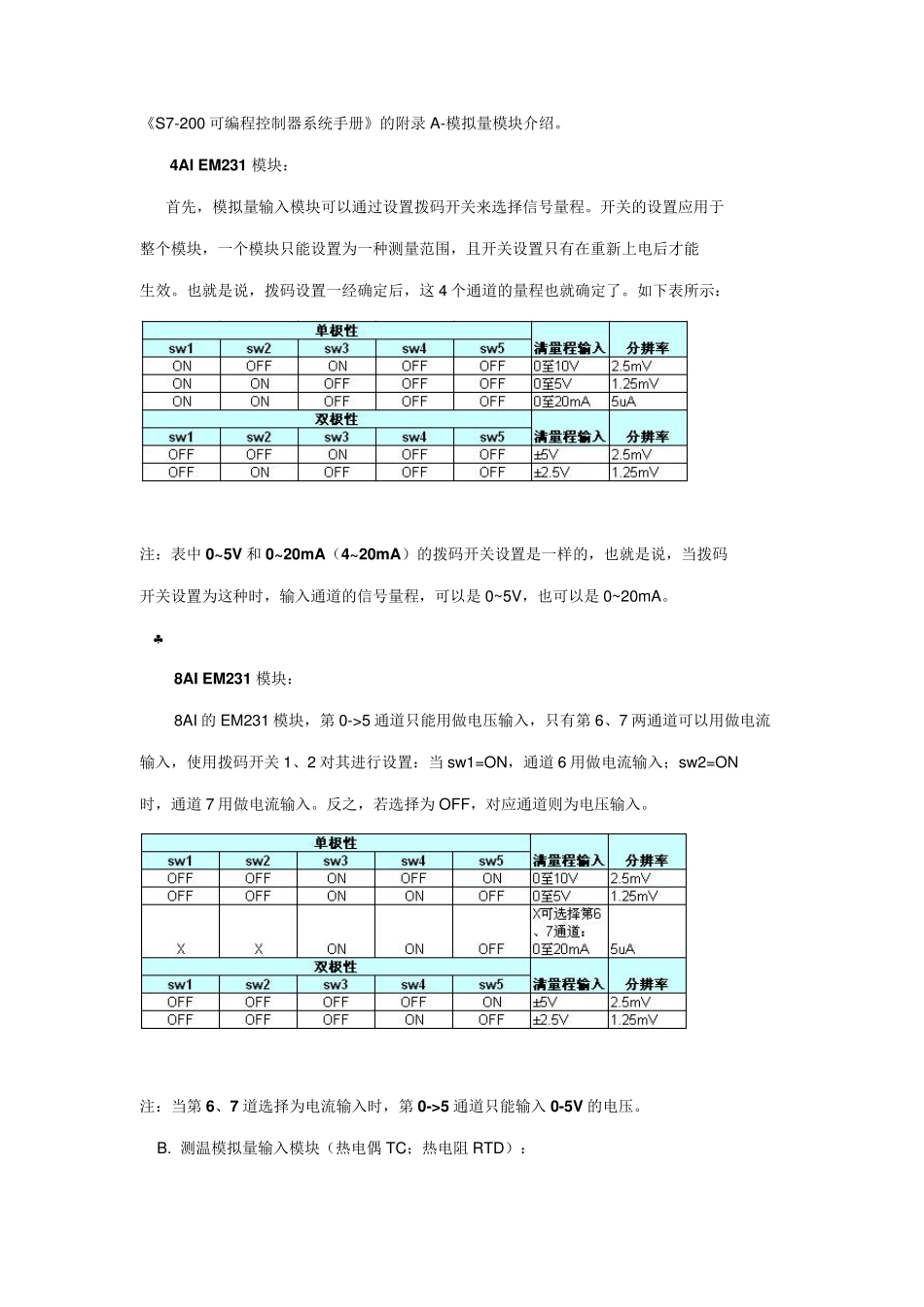

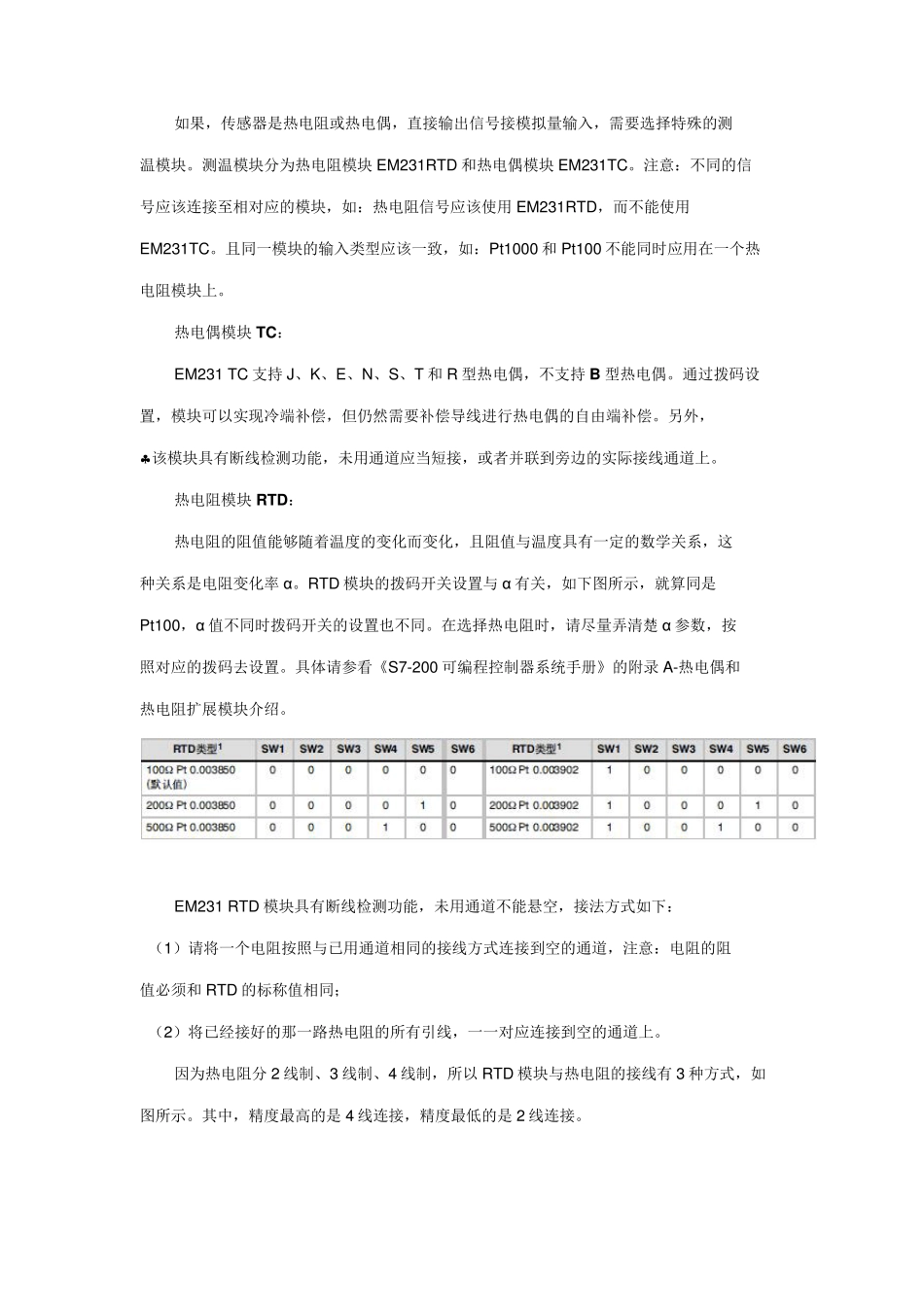

S 7-200 模拟量模块系列 模拟信号是指在一定范围内连续的信号（如电压、电流），这个“一定范围”可 以理解为模拟量的有效量程。在使用 S7-200 模拟量时，需要注意信号量程范围，拨码开 关设置，模块规范接线，指示灯状态等信息。 本文中，我们按照 S7-200 模拟量模块类型进行分类介绍： ¬AI 模拟量输入模块¬ 1. ¬ 2. AO 模拟量输出模块 3. AI/AO 模拟量输入输出模块 4. 常见问题分析 首先，请参见“S7-200 模拟量全系列总览表”，初步了解 S7-200 模拟量系列的基本信 息，具体内容请参见下文详细说明： AI 模拟量输入模块 A. 普通模拟量输入模块： 如果，传感器输出的模拟量是电压或电流信号（如± 10V 或 0~20mA），可以选用普 通的模拟量输入模块，通过拨码开关设置来选择输入信号量程。注意：按照规范接线， 尽量依据模块上的通道顺序使用（A->D），且未接信号的通道应短接。具体请参看 《S7-200 可编程控制器系统手册》的附录A-模拟量模块介绍。 4AI EM231 模块： 首先，模拟量输入模块可以通过设置拨码开关来选择信号量程。开关的设置应用于 整个模块，一个模块只能设置为一种测量范围，且开关设置只有在重新上电后才能 生效。也就是说，拨码设置一经确定后，这4 个通道的量程也就确定了。如下表所示： 注：表中0~5V 和0~20mA（4~20mA）的拨码开关设置是一样的，也就是说，当拨码 开关设置为这种时，输入通道的信号量程，可以是0~5V，也可以是0~20mA。 ♣ 8AI EM231 模块： 8AI 的EM231 模块，第0->5 通道只能用做电压输入，只有第6、7 两通道可以用做电流 输入，使用拨码开关1、2 对其进行设置：当sw1=ON，通道6 用做电流输入；sw2=ON 时，通道7 用做电流输入。反之，若选择为OFF，对应通道则为电压输入。 注：当第6、7 道选择为电流输入时，第0->5 通道只能输入0-5V 的电压。 B. 测温模拟量输入模块（热电偶 TC；热电阻 RTD）： 如果，传感器是热电阻或热电偶，直接输出信号接模拟量输入，需要选择特殊的测 温模块。测温模块分为热电阻模块EM231RTD 和热电偶模块EM231TC。注意：不同的信 号应该连接至相对应的模块，如：热电阻信号应该使用EM231RTD，而不能使用 EM231TC。且同一模块的输入类型应该一致，如：Pt1000 和Pt100 不能同时应用在一个热 电阻模块上。 热电偶模块TC： EM231 TC 支持J、K、E、N、S、T 和R 型热电偶，不支持B 型热电偶。...
