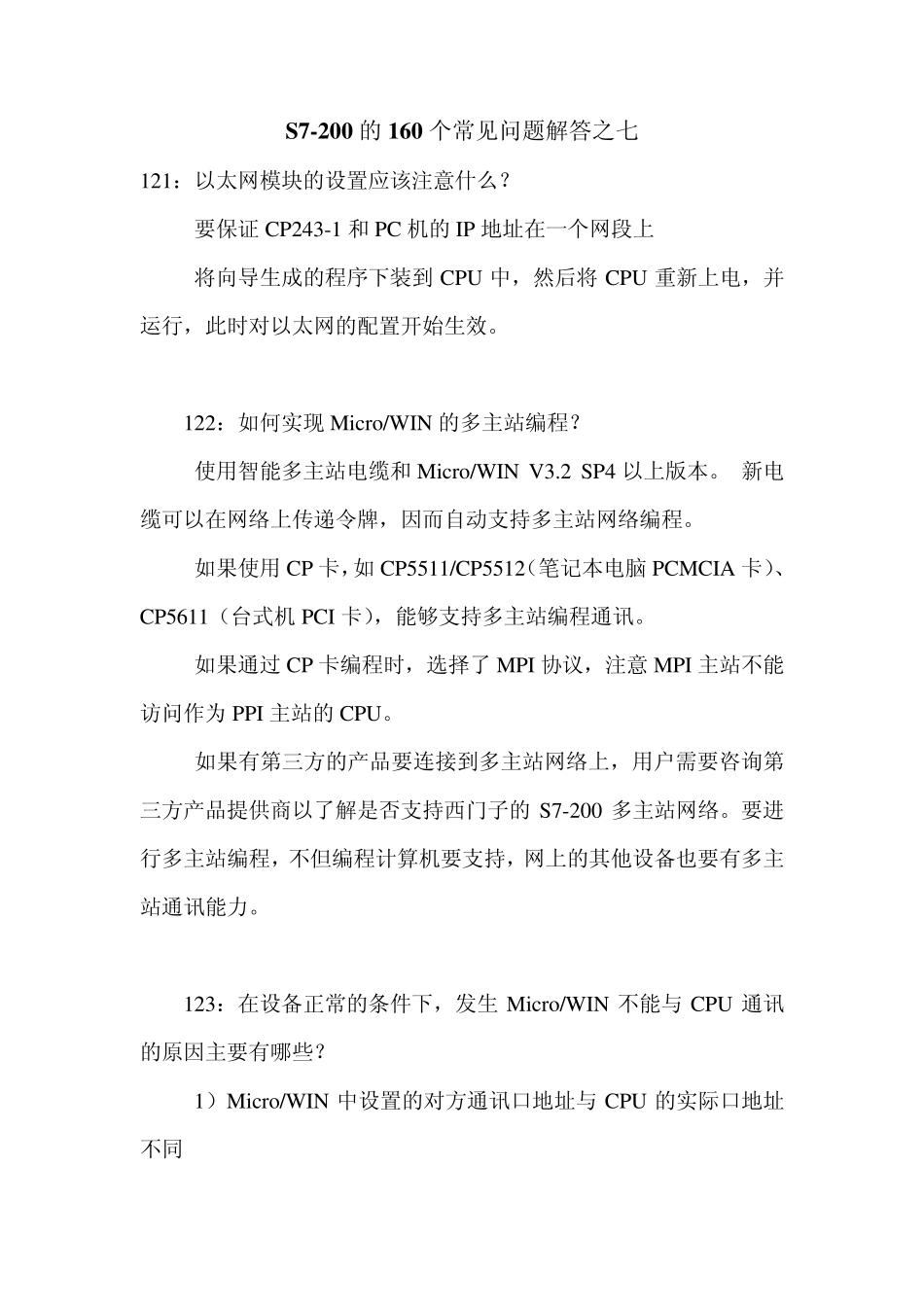

S7-200 的160 个常见问题解答之七 121：以太网模块的设置应该注意什么？ 要保证CP243-1 和PC 机的IP 地址在一个网段上 将向导生成的程序下装到CPU 中，然后将CPU 重新上电，并运行，此时对以太网的配置开始生效。 122：如何实现Micro/WIN 的多主站编程？ 使用智能多主站电缆和Micro/WIN V3.2 SP4 以上版本。 新电缆可以在网络上传递令牌，因而自动支持多主站网络编程。 如果使用CP 卡，如CP5511/CP5512（笔记本电脑PCMCIA 卡）、CP5611（台式机PCI 卡），能够支持多主站编程通讯。 如果通过 CP 卡编程时，选择了 MPI 协议，注意MPI 主站不能访问作为 PPI 主站的CPU。 如果有第三方的产品要连接到多主站网络上，用户需要咨询第三方产品提供商以了解是否支持西门子的S7-200 多主站网络。要进行多主站编程，不但编程计算机要支持，网上的其他设备也要有多主站通讯能力。 123：在设备正常的条件下，发生Micro/WIN 不能与 CPU 通讯的原因主要有哪些？ 1）Micro/WIN 中设置的对方通讯口地址与 CPU 的实际口地址不同 2）Micro/WIN 中设置的本地（编程电脑）地址与CPU 通讯口的地址相同了（应当将Micro/WIN 的本地地址设置为“0”） 3）Micro/WIN 使用的通讯波特率与CPU 端口的实际通讯速率设置不同 4）有些程序会将CPU 上的通讯口设置为自由口模式，此时不能进行编程通讯。编程通讯是 PPI 模式。而在“STOP”状态下，通讯口永远是 PPI 从站模式。最好把 CPU 上的模式开关拨到“STOP”的位置。 124： 在“Set PG/PC”通讯属性时，COM 口的符号前为什么会有一个星号“*”？ COM 口前面的星号说明它被其他软件占用，Micro/WIN 不能使用。 125：PC/PPI 电缆是否可以延长？ PC/PPI 电缆的标准长度是 5 米。PC/PPI 电缆的RS-485 一端符合 RS-485 电气标准，有些用户延长了电缆，做到了超过 5 米距离的通讯。 126：如何设置PC/PPI 电缆的DCE（本地）和 DTE（远程）模式？ PC 机总是 DTE 设备，因此在与PC 机连接时电缆设置为DCE设备；和其他一些设备的RS-232 口连接时，如部分串行打印机、数据电台时，可能需要设置为 DTE 设备。 127：S7-200 的远距离通讯有哪些方式？ 1）RS-485 网络通讯：PPI、MPI、PROFIBUS-DP 协议都可以在 RS-485 网络上通讯，通过加中继，最远可以达到 9600 米 2）光纤通讯：光纤通讯除了抗干扰、速率高之外，通讯距离远也是一大优点。S7-...
