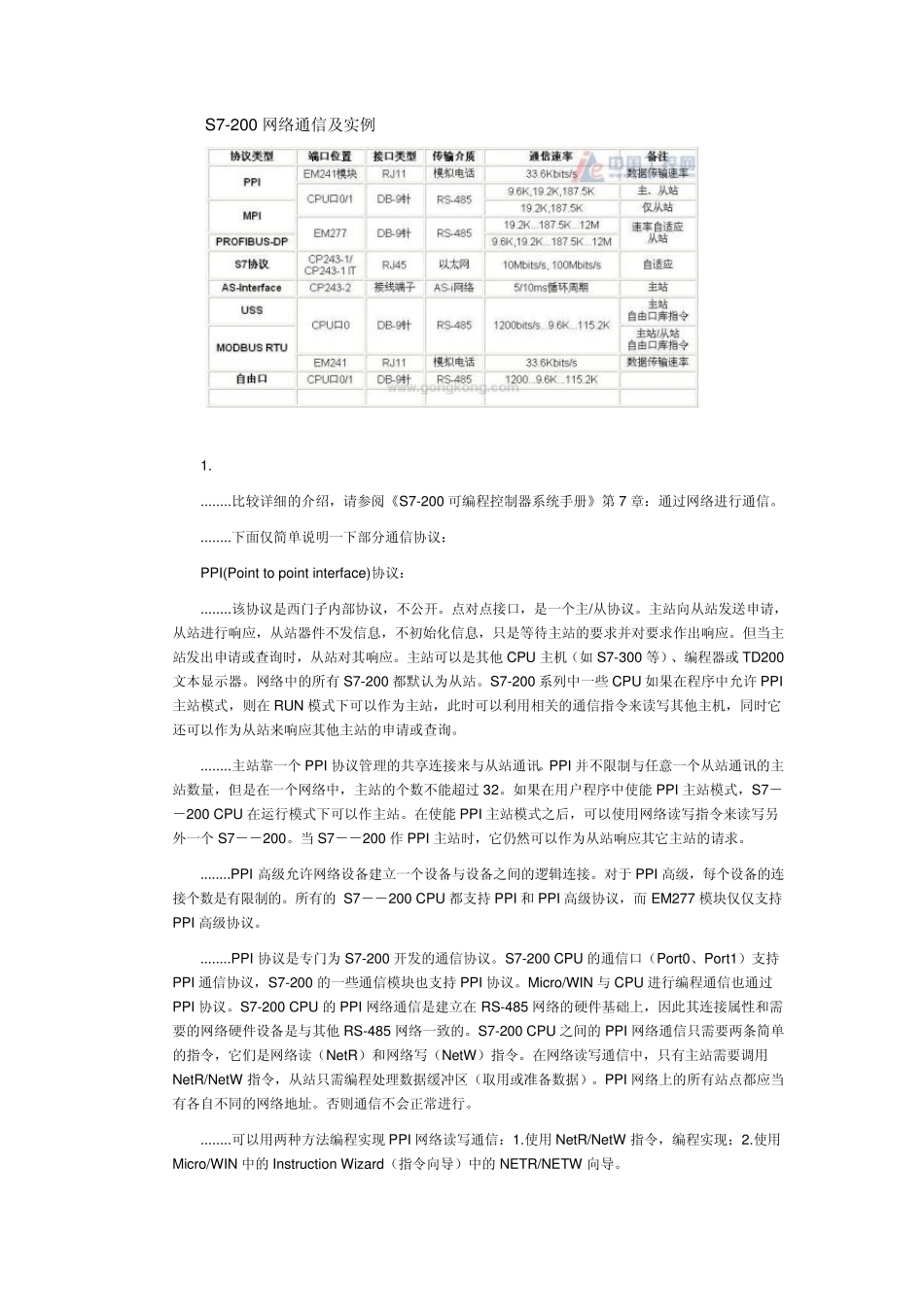

S7-200 网络通信及实例 1. ........比较详细的介绍，请参阅《S7-200 可编程控制器系统手册》第7 章：通过网络进行通信。 ........下面仅简单说明一下部分通信协议： PPI(Point to point interface)协议： ........该协议是西门子内部协议，不公开。点对点接口，是一个主/从协议。主站向从站发送申请，从站进行响应，从站器件不发信息，不初始化信息，只是等待主站的要求并对要求作出响应。但当主站发出申请或查询时，从站对其响应。主站可以是其他CPU 主机（如S7-300 等）、编程器或TD200文本显示器。网络中的所有 S7-200 都默认为从站。S7-200 系列中一些 CPU 如果在程序中允许 PPI主站模式，则在 RUN 模式下可以作为主站，此时可以利用相关的通信指令来读写其他主机，同时它还可以作为从站来响应其他主站的申请或查询。 ........主站靠一个PPI 协议管理的共享连接来与从站通讯。PPI 并不限制与任意一个从站通讯的主站数量，但是在一个网络中，主站的个数不能超过32。如果在用户程序中使能 PPI 主站模式，S7－－200 CPU 在运行模式下可以作主站。在使能 PPI 主站模式之后，可以使用网络读写指令来读写另外一个S7－－200。当S7－－200 作PPI 主站时，它仍然可以作为从站响应其它主站的请求。 ........PPI 高级允许网络设备建立一个设备与设备之间的逻辑连接。对于 PPI 高级，每个设备的连接个数是有限制的。所有的S7－－200 CPU 都支持 PPI 和 PPI 高级协议，而 EM277 模块仅仅支持PPI 高级协议。 ........PPI 协议是专门为 S7-200 开发的通信协议。S7-200 CPU 的通信口（Port0、Port1）支持PPI 通信协议，S7-200 的一些通信模块也支持 PPI 协议。Micro/WIN 与 CPU 进行编程通信也通过PPI 协议。S7-200 CPU 的PPI 网络通信是建立在 RS-485 网络的硬件基础上，因此其连接属性和需要的网络硬件设备是与其他RS-485 网络一致的。S7-200 CPU 之间的PPI 网络通信只需要两条简单的指令，它们是网络读（NetR）和网络写（NetW）指令。在网络读写通信中，只有主站需要调用NetR/NetW 指令，从站只需编程处理数据缓冲区（取用或准备数据）。PPI 网络上的所有站点都应当有各自不同的网络地址。否则通信不会正常进行。 ........可以用两种方法编程实现 PPI 网络读写通信：1.使用 NetR/NetW 指令，编程实现；2.使用Micro/WIN 中的Instruction Wizard（指令向导）中的NETR/NETW 向...
