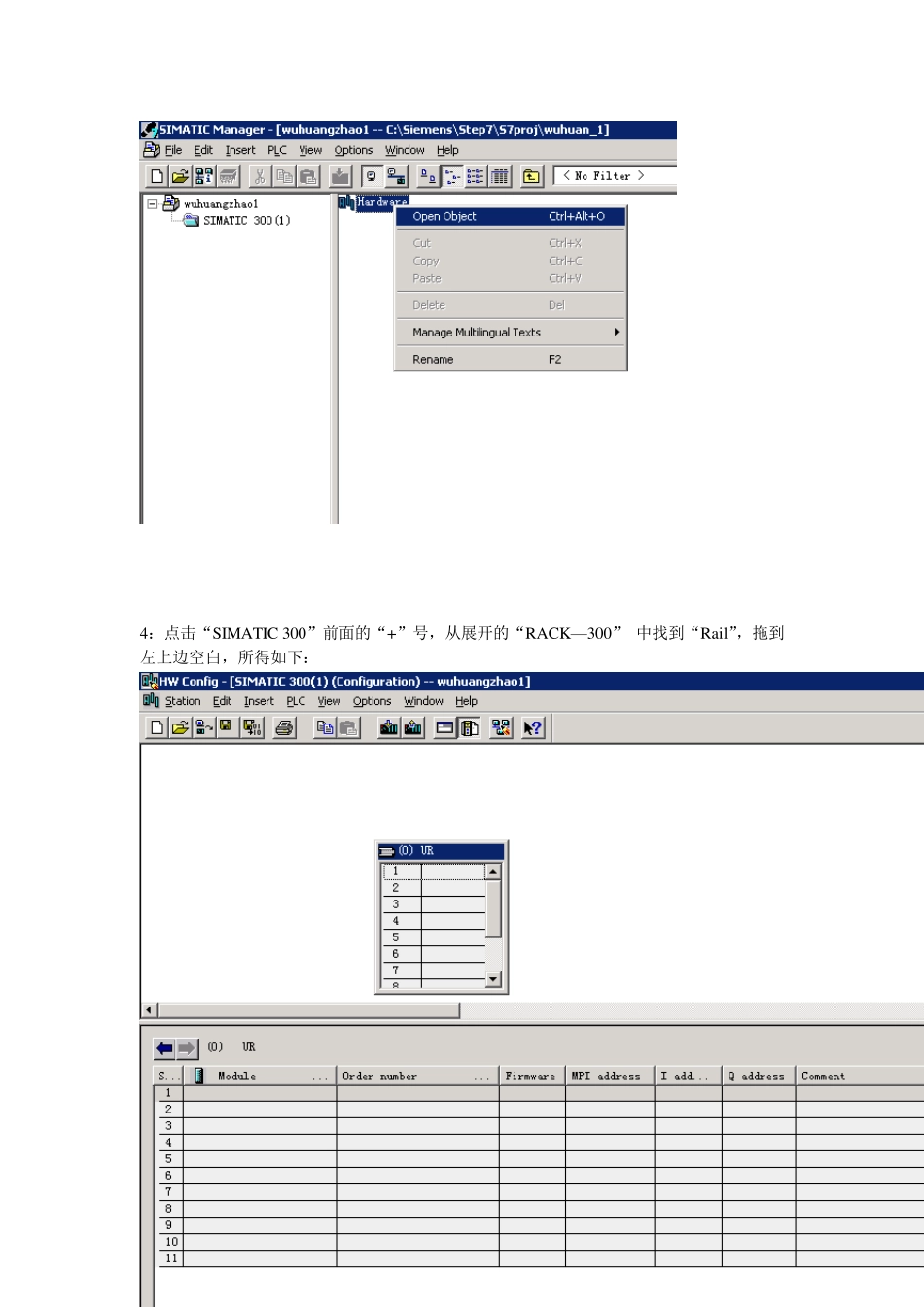

S7 300 PLC 硬件组态（经典） 现场机架上各个模块进行的是物理上的连接，必须进行硬件组态的连接，实现逻辑上的连接，在这基础之上才可以执行编程器传输下来的程序信息。 1：打开桌面上的“SIMATIC Manager” 图标，打开了STEP7 画面。点击“新建图标”，输入文件名和文件夹地址，然后点击“OK”，系统自动生成项目。 2： 选中上一步新建的项目，点击右键，选中“Insert new object”，点击“SIMATIC 300 STATION”，系统自动生成项目。 3： 点击新建的项目前面的“ +” 号， “双击SIMATIC 300（ 1）”， 再选种右边的“ Hardw are”，右键，然后“OPEN object”，系统打开硬件组态画面。 4：点击“SIMATIC 300”前面的“+”号，从展开的“RACK—300” 中找到“Rail”，拖到左上边空白，所得如下： 5： 注意，若实际设备上有该模块则进行操作，若无该模块则跳过该步骤。展开PS—300，把电源模块PS 307 2A 拉到机架的第一行，如下。 6： 展开“CPU —300”，再打开“CPU 315—2 DP”，把“6ES7 315-2AF02—0AB0”拉到机架的第二行，并进行参数的设（速率、协议等）。 7： 选择默认值，点击确定，就可以生成一个 PROFIBU S—DP 网络了。 8： 点击右侧“PROFIBUS DP”，再在展开的项中点击“ET200M”，再在展开的项中点击选中“IM153—1”，拖到左面“PROFIBUS（1）：DP master sy stem（1）”上。在弹出的对话框中选择默认值，点击“确定”。 9： 在右侧库中，打开“PROFIBUS—DP”下的“ET200M” 下的“IM153—1”，点击“AI—300”选中“SM 331 AI8X12bit”，并将其拖到左侧ET200M 的第四槽中。 10： 双击该模块，弹出属性对话框，点击Measuring 栏，为每个通道设置该通道对应的信号状态如下。 11： 按照下图步骤将 AO 模块拖到 ET200M 第五槽中。 12： 双击进行参数设定如下： 13： 把数字输入模块DI 16xDC24V 拖到主机架的第四个槽。 14： 把数字输出模块DO16x DC24/0.5A 拖到主机架第五槽。 15： 将通信模块CP343—1 拖到主机架第六槽，并在属性对话框中进行 MAC 和 IP 地址设定如下 16： 检查组态，点击STATION/Consistency check，如果弹出NO error 窗口，就是没有错误。 17： 点击如图所示的图标进行硬件的下载。 至此，硬件组态就完成了，点击下载之后，系统会弹出一些对话框，选择OK 就可以了。下载完毕后，CP343-1 上的红灯（SF）停止闪烁，RU N（绿灯）正常亮。说明下载成功了。 18、根据各组设计的方案自行进行程序编写。 点击这里下载
