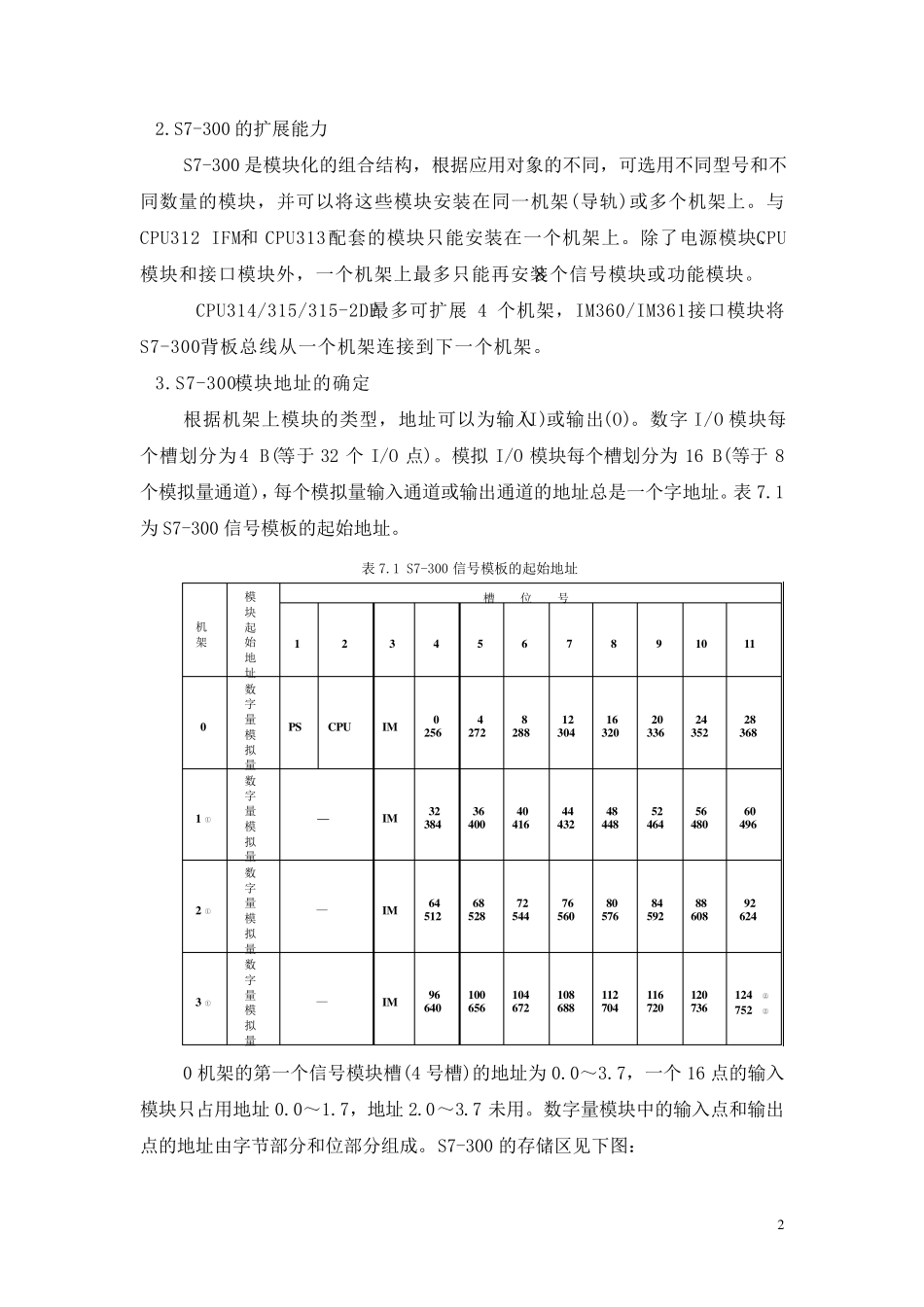

1 第七章 S7-300 PLC 概述 第一节 S7-300 系列PLC 的硬件系统 SIMATIC S7-300 是一种通用型的PLC，能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。模块化、无风扇结构、易于实现分布式的配置以及易于掌握等特点，使得 S7-300 在各种工业领域中实施各种控制任务时，成为一种既经济又切合实际的解决方案。SIMATIC S7-300 的大量功能能够支持和帮助用户进行编程、启动和维护，其主要功能如下： (1) 高速的指令处理。0.1～0.6 us 的指令处理时间在中等到较低的性能要求范围内开辟了全新的应用领域。 (2) 人机界面(HMI)。方便的人机界面服务已经集成在S7-300 操作系统内，因此人机对话的编程要求大大减少。 (3) 诊断功能。CPU 的智能化的诊断系统可连续监控系统的功能是否正常，记录错误和特殊系统事件。 (4) 口令保 护。多 级 口令保 护可以使用户高度 、有 效 地 保 护其技 术 机密 ，防止 未 经允 许 的复 制和修 改 。 一、 SIMATIC S7-300 系列PLC 系统基 本 构成 1. SIMATIC S7-300 的组 成 SIMATIC S7-300 系列PLC 是模块化结构设 计 ，各种单 独 模块之 间可进行广泛 组 合和扩 展 。其系统构成如图 7.1 所 示 。它 的主要组 成部 分有 导 轨 (RACK)、电源 模块(PS)、中央 处理单 元 模块(CPU)、接 口模块(IM)、信 号 模块(SM)、功能模块(FM)等。它 通过 MPI 网 的接 口直 接 与 编程器PG、操作员 面板 OP 和其它 S7 PLC相 连。 图 7.1 S7-300 系列PLC 系统构成框 图 PS307C PU模块处理部件通信部件FM351SM331…SM332PGMPI网OP背板总线其他PLCIM360SM321SM332…IM361 2 2.S7-300 的扩展能力 S7-300 是模块化的组合结构，根据应用对象的不同，可选用不同型号和不同数量的模块，并可以将这些模块安装在同一机架(导轨)或多个机架上。与CPU312 IFM和CPU313配套的模块只能安装在一个机架上。除了电源模块、CPU模块和接口模块外，一个机架上最多只能再安装8 个信号模块或功能模块。 CPU314/315/315-2DP最多可扩展4 个机架，IM360/IM361接口模块将S7-300背板总线从一个机架连接到下一个机架。 3.S7-300模块地址的确定 根据机架上模块的类型，地址可以为输入(I)或输出(O)。数字I/O 模块每个槽划分为4 B(等于32 个I/O 点)。模拟I/O 模块每个槽划分为16 B(等于8个模拟量通道)，每个模拟量输入通道或...
