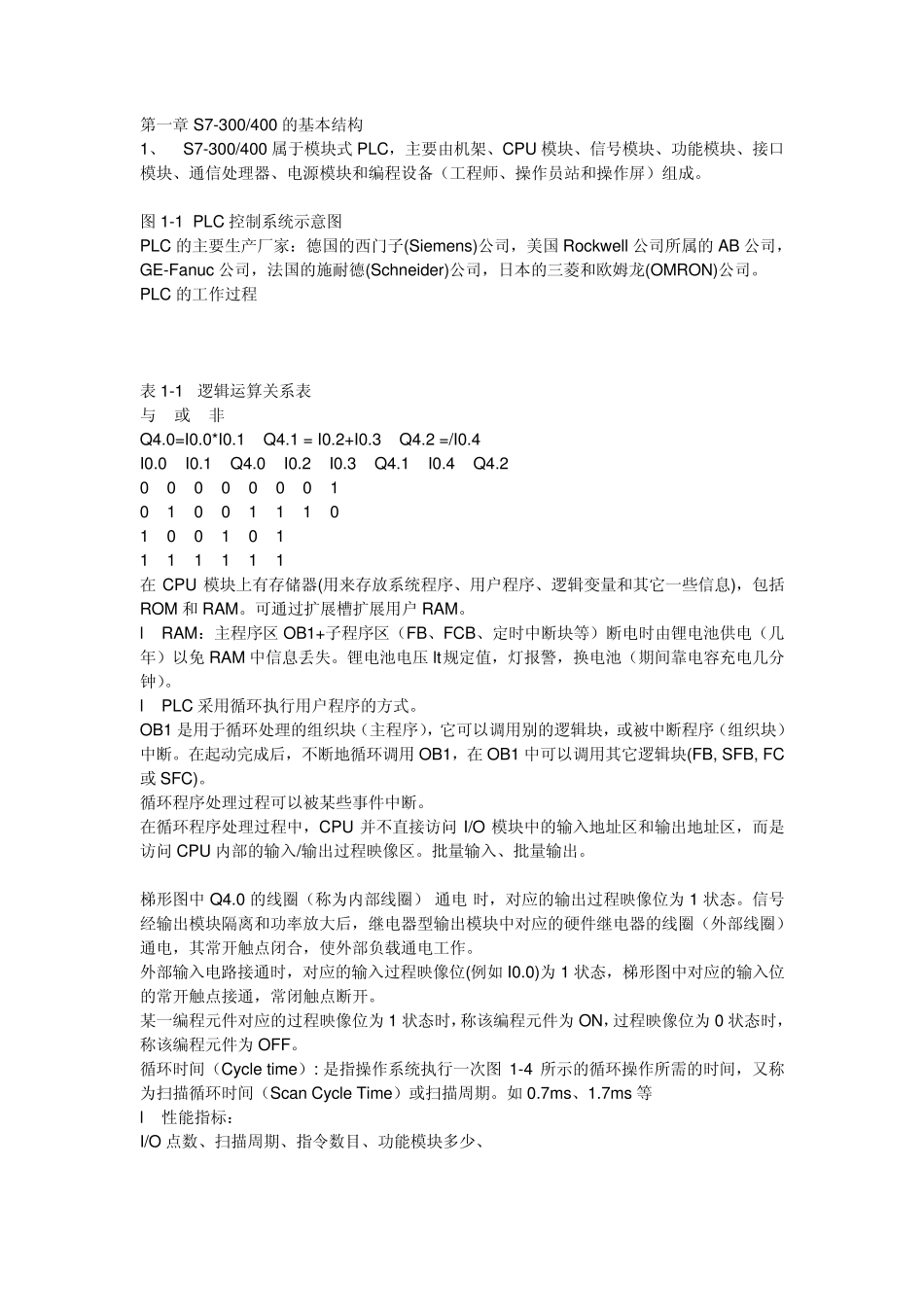

第一章 S7-300/400 的基本结构 1、 S7-300/400 属于模块式 PLC，主要由机架、CPU 模块、信号模块、功能模块、接口模块、通信处理器、电源模块和编程设备（工程师、操作员站和操作屏）组成。 图 1-1 PLC 控制系统示意图 PLC 的主要生产厂家：德国的西门子(Siemens)公司，美国 Rockwell 公司所属的AB 公司，GE-Fanuc 公司，法国的施耐德(Schneider)公司，日本的三菱和欧姆龙(OMRON)公司。 PLC 的工作过程 表 1-1 逻辑运算关系表 与 或 非 Q4.0=I0.0*I0.1 Q4.1 = I0.2+I0.3 Q4.2 =/I0.4 I0.0 I0.1 Q4.0 I0.2 I0.3 Q4.1 I0.4 Q4.2 0 0 0 0 0 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 1 1 1 1 1 1 在 CPU 模块上有存储器(用来存放系统程序、用户程序、逻辑变量和其它一些信息)，包括ROM 和 RAM。可通过扩展槽扩展用户 RAM。 l RAM：主程序区 OB1+子程序区（FB、FCB、定时中断块等）断电时由锂电池供电（几年）以免 RAM 中信息丢失。锂电池电压< 规定值，灯报警，换电池（期间靠电容充电几分钟）。 l PLC 采用循环执行用户程序的方式。 OB1 是用于循环处理的组织块（主程序），它可以调用别的逻辑块，或被中断程序（组织块）中断。在起动完成后，不断地循环调用 OB1，在 OB1 中可以调用其它逻辑块(FB, SFB, FC或 SFC)。 循环程序处理过程可以被某些事件中断。 在循环程序处理过程中，CPU 并不直接访问 I/O 模块中的输入地址区和输出地址区，而是访问 CPU 内部的输入/输出过程映像区。批量输入、批量输出。 梯形图中 Q4.0 的线圈（称为内部线圈）―通电‖时，对应的输出过程映像位为 1 状态。信号经输出模块隔离和功率放大后，继电器型输出模块中对应的硬件继电器的线圈（外部线圈）通电，其常开触点闭合，使外部负载通电工作。 外部输入电路接通时，对应的输入过程映像位(例如 I0.0)为 1 状态，梯形图中对应的输入位的常开触点接通，常闭触点断开。 某一编程元件对应的过程映像位为 1 状态时，称该编程元件为 ON，过程映像位为 0 状态时，称该编程元件为 OFF。 循环时间（Cycle time）: 是指操作系统执行一次图 1-4 所示的循环操作所需的时间，又称为扫描循环时间（Scan Cycle Time）或扫描周期。如 0.7ms、1.7ms 等 l 性能指标： I/O 点数、扫描周期、指令数目、功能模块多少、 A( O I0.1 // 接在左侧母线上的I0.1 的...
