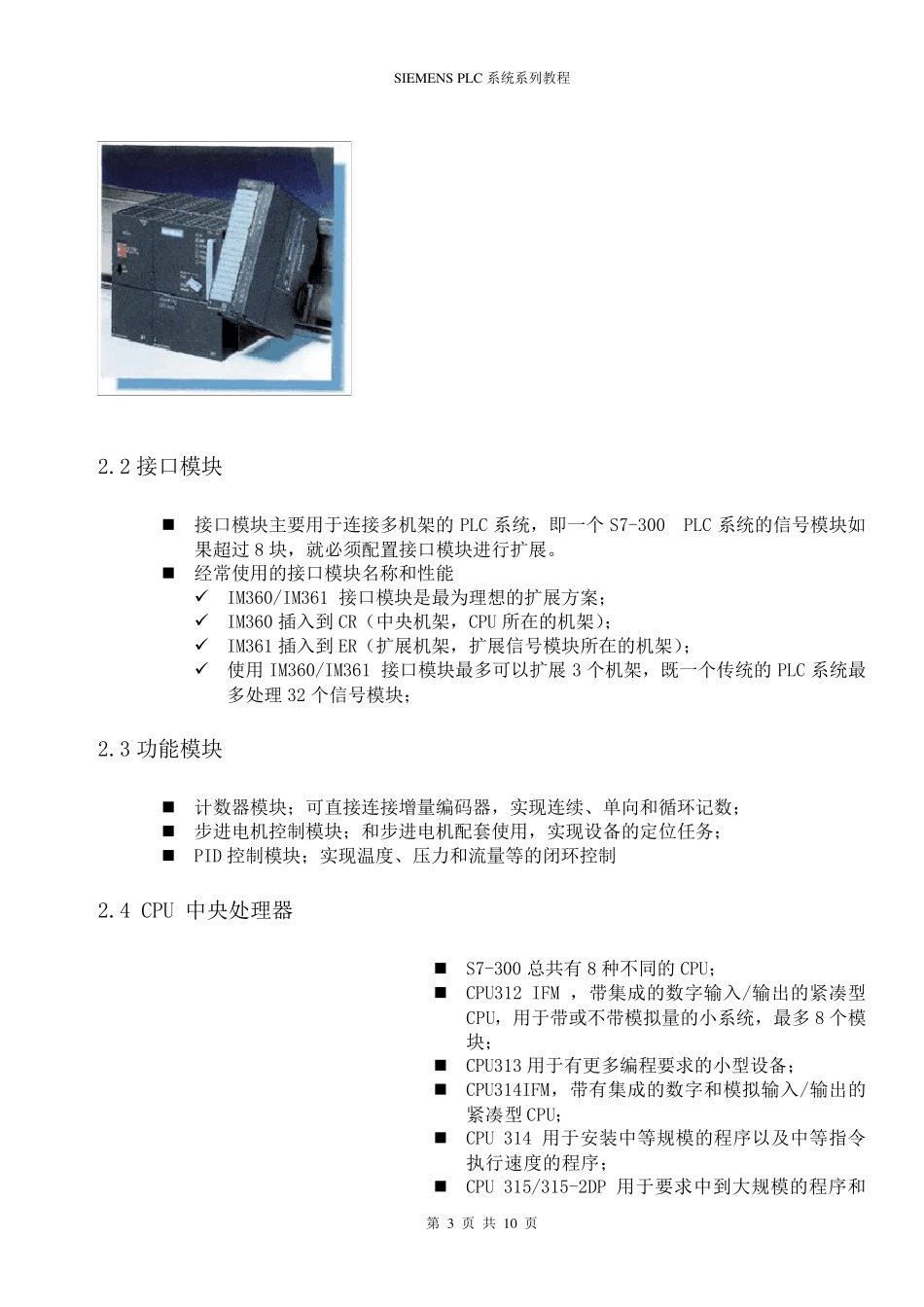

SIEMENS PLC 系统系列教程 第 1 页 共 10 页 S7-300 PLC 系 统 硬 件 硬 件 配 置 SIEMENS PLC 系统系列教程 第 2 页 共 10 页 S7-300 PLC 系统硬件配置 一、S7-300 系统硬件主要包括以下几个部分： 1、信号处理模块； 2、接口模块； 3、功能模块； 4、CPU 中央处理器； 5、通讯处理器 6、通讯网卡 7、 工程师、操作员站和操作屏 二、硬件详细介绍 2 .1 信号处理模块 信号处理模块主要分为四类：开关量输入 DI、开关量输出 DO、模拟量输入 AI、模拟量输出 AO 经常使用的开关量输入模块名称和性能 ✓ SM321 16 点输入，24V DC；13-30V 为信号 1；-30~ 5V 为信号 0； ✓ SM321 16 点输入，120V/230V AC；79-264V 为信号 1；0~ 40V 为信号 0； 经常使用的开关量输出模块名称和性能 ✓ SM322 16 点输出，24V DC；信号 1 时输出 L+-0.8V； 每通道的最大输出电流 0.5A; 阻性负载的最高输出频率 100HZ,感性为 0.5HZ;带短路电子保护； ✓ SM322 8 点输出，继电器接点；信号 1 时输出接点闭合；信号 0 时输出接点断开；接点容量 8A（230V AC）或 5A （24V DC）； 经常使用的模拟量输入模块名称和性能 ✓ SM331 8 点模拟量输入；用于电阻测量时，为 4 点； ✓ 输 入 信 号 类 型 ： 电 压 +-80毫 伏 ; +-250毫 伏 ;+-500毫 伏;+-1V;+-2.5V;+-5V;1-5V;+-10V; 电流 +-10 毫安;+-20 毫安;0-20 毫安;4-20 毫安; 电阻 150 欧姆;300 欧姆;600 欧姆 热电偶 E,N,J,K 型 热电阻 Pt100 标准,Ni100 标准 ✓ 分辨率:14 位 经常使用的模拟量输出模块名称和性能 ✓ SM332 4 点模拟量输出; ✓ 信 号 类 型 ： 电压输 出0-10V； +-10V ； 1-5V； 电流输出 4-20MA；+-20MA；0-20MA ✓ 分辨率:12 位 SIEMENS PLC 系统系列教程 第 3 页 共 10 页 2.2 接口模块 接口模块主要用于连接多机架的PLC 系统，即一个S7-300 PLC 系统的信号模块如果超过8 块，就必须配置接口模块进行扩展。 经常使用的接口模块名称和性能 ✓ IM360/IM361 接口模块是最为理想的扩展方案； ✓ IM360 插入到CR（中央机架，CPU 所在的机架）； ✓ IM361 插入到ER（扩展机架，扩展信号模块所在的机架）； ✓ 使用IM360/IM361 接口模块最多可以扩展3 个机架，既一个传统的P...
