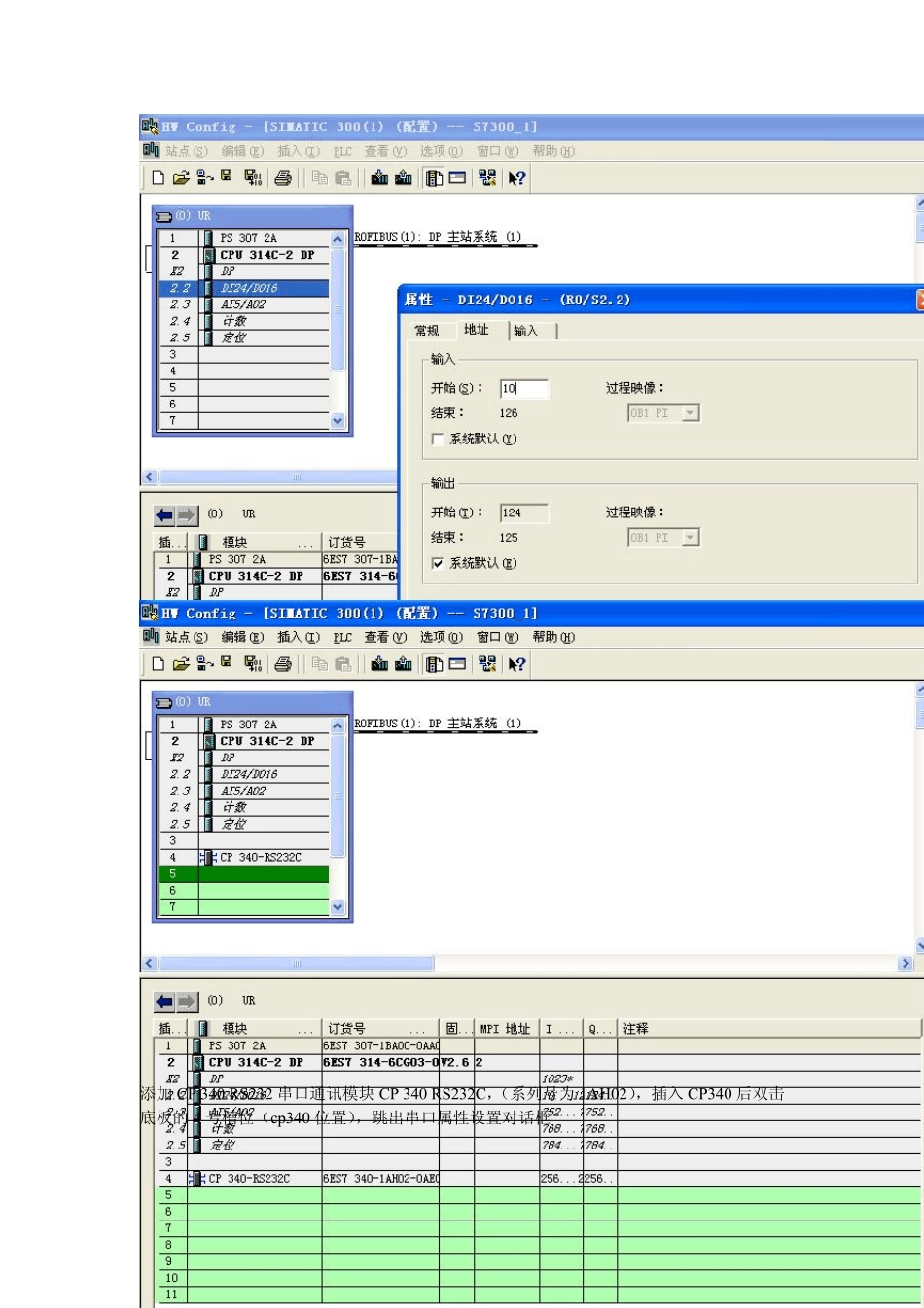

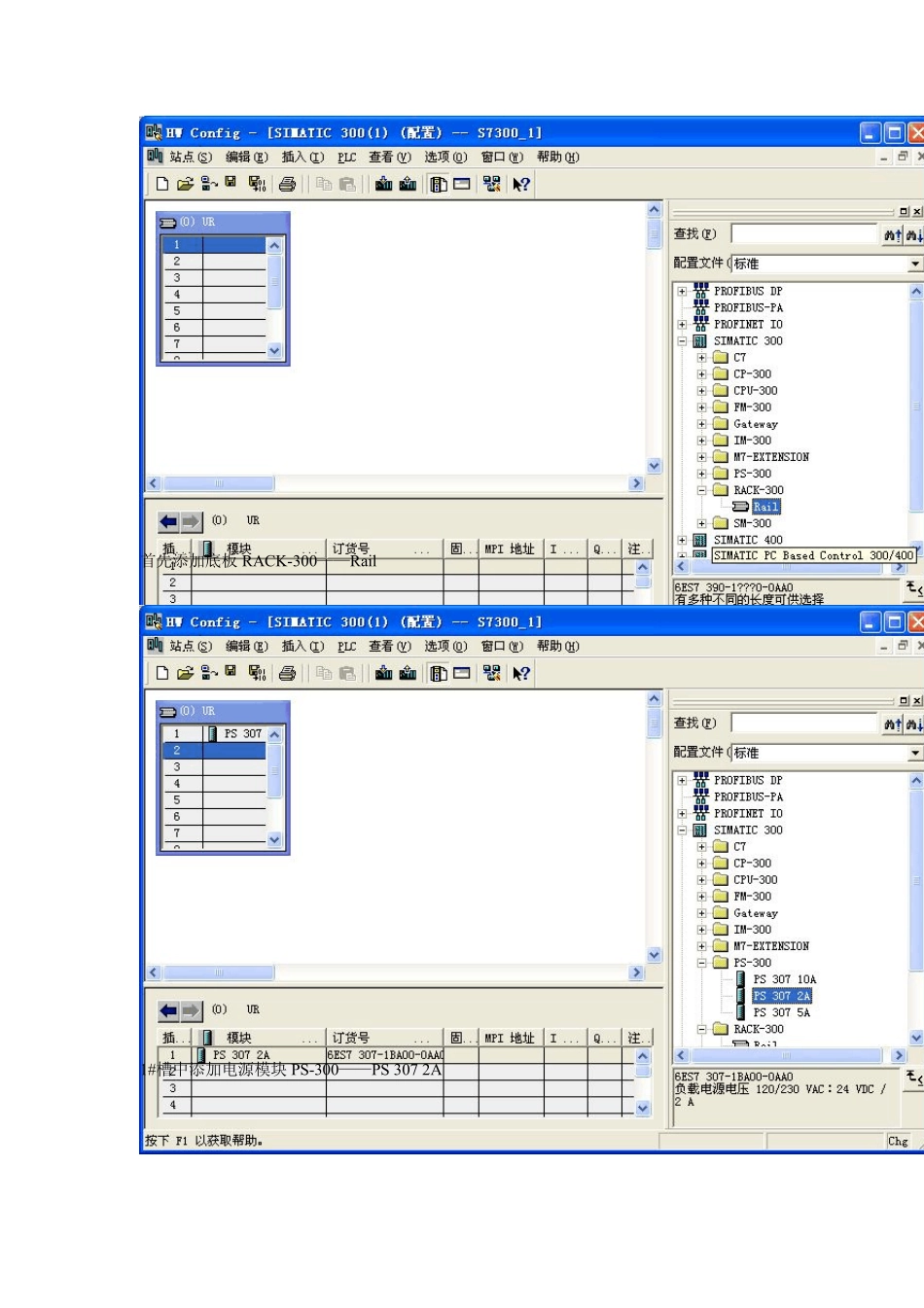

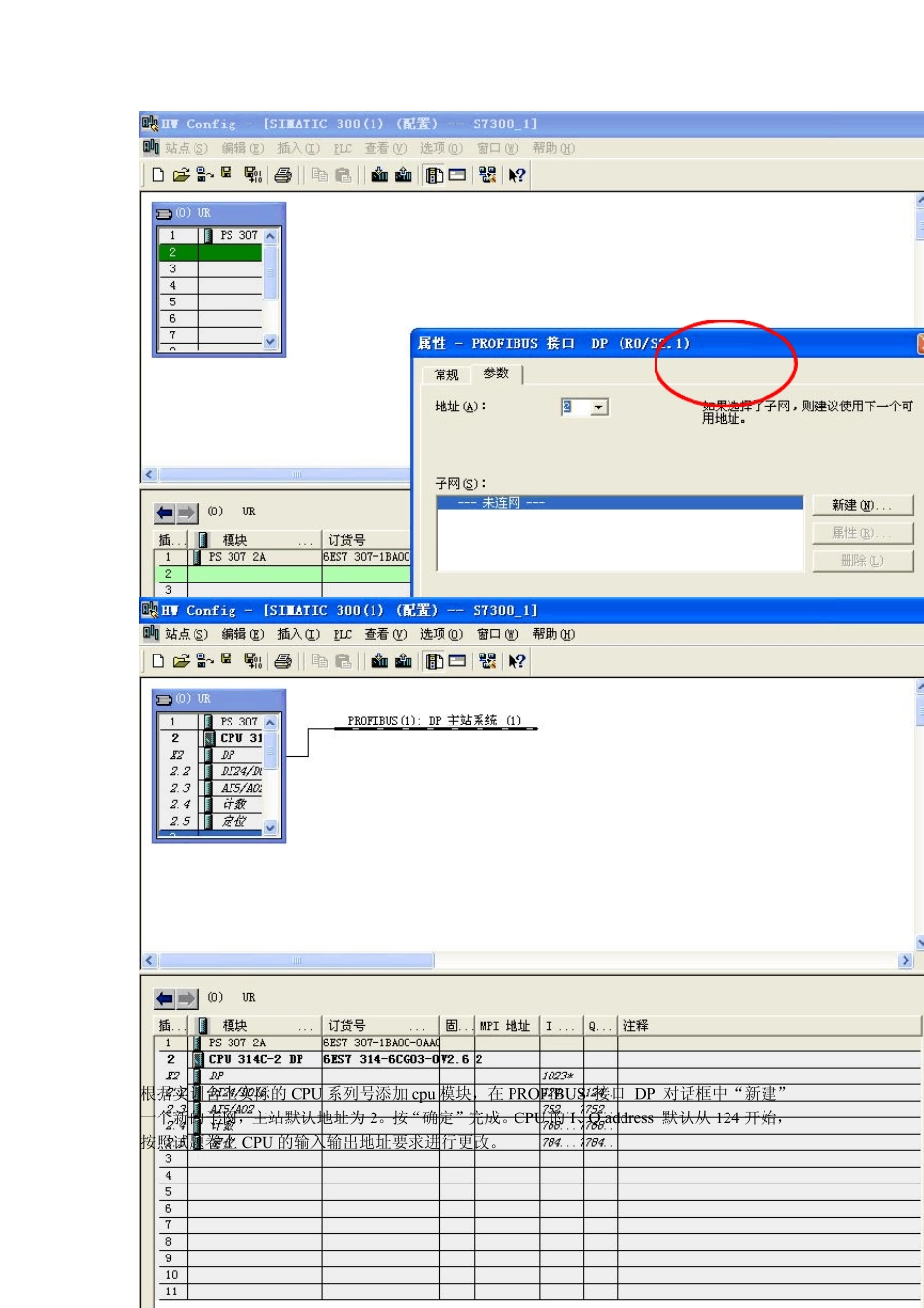

首先添加底板RACK-300——Rail 1#槽中添加电源模块 PS-300——PS 307 2A 根据实训台上实际的CPU 系列号添加cpu 模块,在PROFIBUS 接口 DP 对话框中“新建”一个新的子网,主站默认地址为 2。按“确定”完成。CPU 的I、Q address 默认从 124 开始,按照试题卷上CPU 的输入输出地址要求进行更改。 添加CP 340 RS232 串口通讯模块 CP 340 RS232C,(系列号为 1AH02),插入 CP340 后双击底板的 4 号槽位(cp340 位置),跳出串口属性设置对话框 单击“参数”按钮,出现参数设置对话框: 将 Protocal 3964(R)改为 ACSII。双击窗口中蓝色的 Protocol 方块,在 Protocol 对话框中,将 Parit 下拉框中的 Ev en 修改为 None。关闭对话框并保存更改。单击OK 结束设置。 5#槽中根据实际模块的系列号(1EX 20 固件版本号为V 1.3 选V 1.1;或1EX 21 固件版本号为V 1.0)添加以太网模块CP 343-1,“新建”一个新的以太网子网,设置 IP 地址:10.163.227.* 子网掩码:255.255.224.0,按 OK 完成。其中*表示是电脑的IP 地址加上 10。 在挂从站之前,先在“选项”下选择菜单命令“安装 GSD 文件”先后安装 VIPA 和 MM440的 GSD 文件。 点击“浏览”找出 GSD 文件所在路径,选中存放 GSD 文件的最终文件夹后“确定”: 选中窗口中*.gsd 文件后单击“安装”,然后单击“是”完成 MM440 的 GSD 文件安装: 再次单击“浏览”选中 VIPA 的 GSD 文件所在最终文件夹: 选中*.gsd 文件单击“安装“完成 VIPA 的 GSD 文件安装: 添加ET 200M Profibus 从站。模块位置:PROFIBUS DP——ET 200M——IM153-1(系列号为 1AA03),将 153-1 模块拖曳到 Profibus DP 总线上。 在窗口中设置从站站号 Address=1,(必须与硬件设置的地址相一致)。单击“确定“完成。 在ET 200M 中添加输入输出端子SM 323 DI8/DO8Xdc24V/0.5A 到4#槽(系列号为1BH01),默认的I、Q 地址从 0 开始。双击 4#槽可按试卷更改输入输出地址。 添加VIPA 远程I/O 模块。位置在:PROFIBUS DP——Additional Field Dev ices——I/O――VIPA_Sy stem_100V——VIPA_DP100V。设置站号 3(与硬件匹配)。在1#槽中添加输入输入端子:153-4PF00 DIO8x 24VDC。 同理,再添加另一块VIPA 模块。并修改I/O 地址。也可用复制前一个VIPA 的方法来添加,但站号和I/O 地址必须修...
